К сборке и эксплуатации изделия допускаются лица, внимательно

изучившие описание и инструкцию по сборке.

В стационарном положении (поворотное колесо зафиксировано

тормозом) тележка должна устанавливаться на горизонтальной

площадке.

При сборке изделия необходимо соблюдать правила техники

безопасности.

При эксплуатации элементы изделия запрещается нагружать весом,

превышающим значения, установленные в технической документации и

настоящем паспорте.

5. Подготовка к сборке

Распакуйте изделие, проверьте его комплектность, а также

сохранность после транспортировки.

ВНИМАНИЕ! Распаковав изделие, убедитесь в наличии всех деталей,

согласно комплекту поставки.

При отсутствии или поломке какой-либо детали немедленно

свяжитесь с продавцом.

6. Инструкция по сборке

ВНИМАНИЕ!

При крепеже направляющих на боковые стенки и ящики

необходимо их сдвигать по установленным пазам как правую, так и

левую сторону одинаково – вперед или назад.

6.1. Распаковать упаковку столика, проверить комплектность.

6.2. Установить направляющие на боковые стенки столика согласно

рисунку 1. Для этого раздвинуть направляющие, вынув среднюю часть

из неё. Что бы извлечь среднюю часть, необходимо сдвинуть

пластиковый язычок вверх или вниз. Крепёж производится в резьбовые

отверстия на боковых стенках столика при помощи винтов М4х8 через

установочные пазы. Упор в направляющей должен располагаться со

стороны задней части столика.

6.3. Установить направляющие на ящик согласно рисунку 2 при

помощи винтов М4х8, шайб и гаек через установочные пазы. Шайбы и

гайка расположены с внутренней стороны ящика.

6.4. Установить переднюю панель на ящик согласно рисунку 3

используя винт М3х8 (потайная головка), шайбы, колпачковые гайки,

прикрутить ручку.

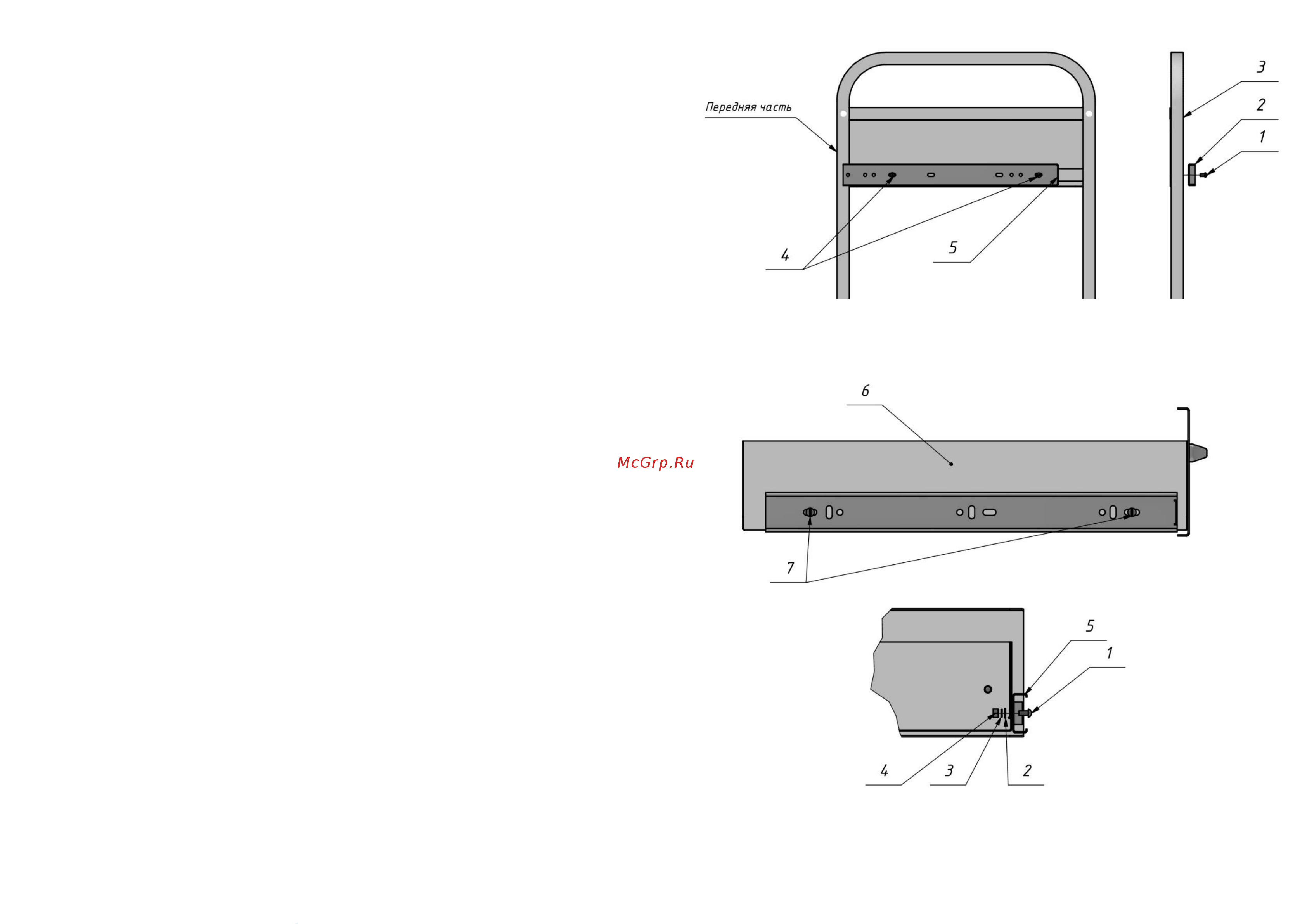

Рисунок 1

1. Винт М4х8. 2. Направляющая. 3. Боковая стенка.

4. Установочные пазы. 5. Упор.

Рисунок 2

1. Винт М4х8. 2. ШайбаØ4. 3. Шайба-гроверØ4. 4. Гайка М4.

5. Направляющая. 6. Ящик. 7. Установочные пазы.
