ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Температурное реле ТР-77М

Если температура датчика ниже температуры t_0, реле выключится (контакты

исполнительного реле разомкнутся). При увеличении температуры включение

реле произойдет при температуре t_1. Дальнейшее увеличение температуры

не изменит состояния реле (постоянно включено). При охлаждении реле вы-

ключится, когда температура опустится до t_0. Дальнейшее уменьшение тем-

пературы также не изменит состояния реле (постоянно выключено).

Если температура датчика ниже температуры t_1, реле включится (замкнутся

контакты исполнительного реле). При увеличении температуры в контролиру-

емой точке выключение реле произойдет при температуре t_0. Дальнейшее

увеличение температуры не изменит состояния реле (постоянно выключено).

При охлаждении реле включится, когда температура опустится до t_1. Даль-

нейшее уменьшение температуры также не изменит состояния реле (постоян-

но включено).

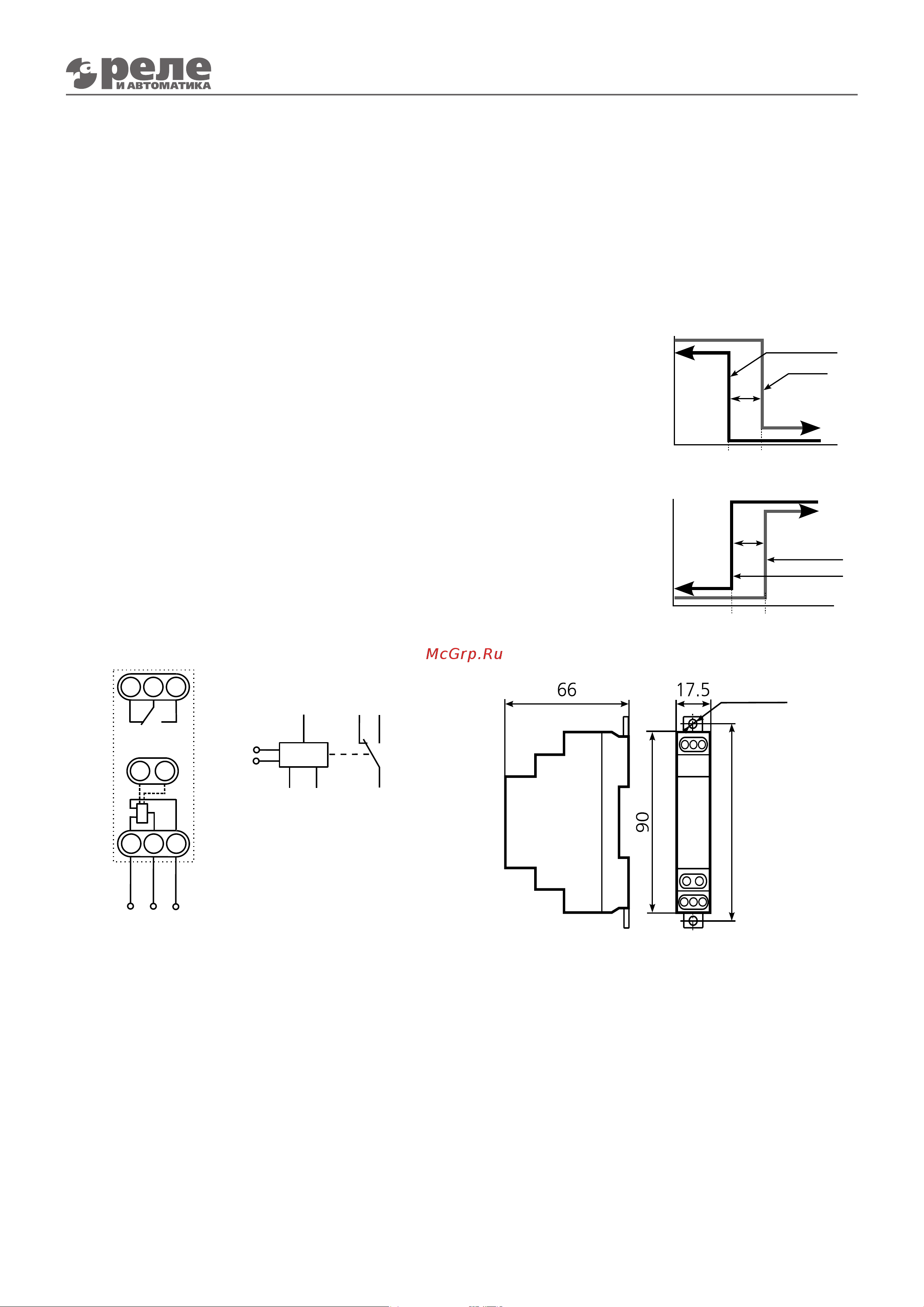

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

2 отв.

Охлаждение

Нагрев

Tг

T°C

Реле

вкл

Реле

выкл

t_0

t_1

Охлаждение

Нагрев

Tг

T°C

Реле

вкл

Реле

выкл

t_1 t_0

ГРАФИК РАБОТЫ ТЕРМОРЕЛЕ ТР–77М В РЕЖИМЕ «НАГРЕВ»

ГРАФИК РАБОТЫ ТЕРМОРЕЛЕ ТР–77М В РЕЖИМЕ «ОХЛАЖДЕНИЕ»

220В

24В

Т1

Т2

Т1

T2: белый провод

T1: черный провод

A1-

A2:

220В 50Гц

A2-

A3:

24В 50Гц / пост.

«нагрев». Температурный гистерезис определяется разницей: «t_1»- «t_0».

После третьего нажатия на кнопку «Меню» реле запомнит установленные значения и перейдет в рабочий ре-

жим. При выключении реле из сети и повторном включении, реле будет использовать записанные в памяти

ранее введенные значения.

Для просмотра установленных значений достаточно войти в «Меню» и перелистать его значения этой же кноп-

кой, без внесения изменений кнопками «+» или «-».

Режим программирования должен быть закончен полностью – три нажатия кнопки «Меню». Если в течение 30с

в режиме программирования не будет нажата ни одна кнопка, реле само выйдет из режима программирования

и будет использовать ранее введенные значения.

При случайном вводе одинаковых значений «t_1» и «t_0» оранжевый светодиод будет мигать после завершения

программирования. Реле необходимо перепрограммировать.

(С) 2024.0618 =115
