ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Температурное реле ТР-78М

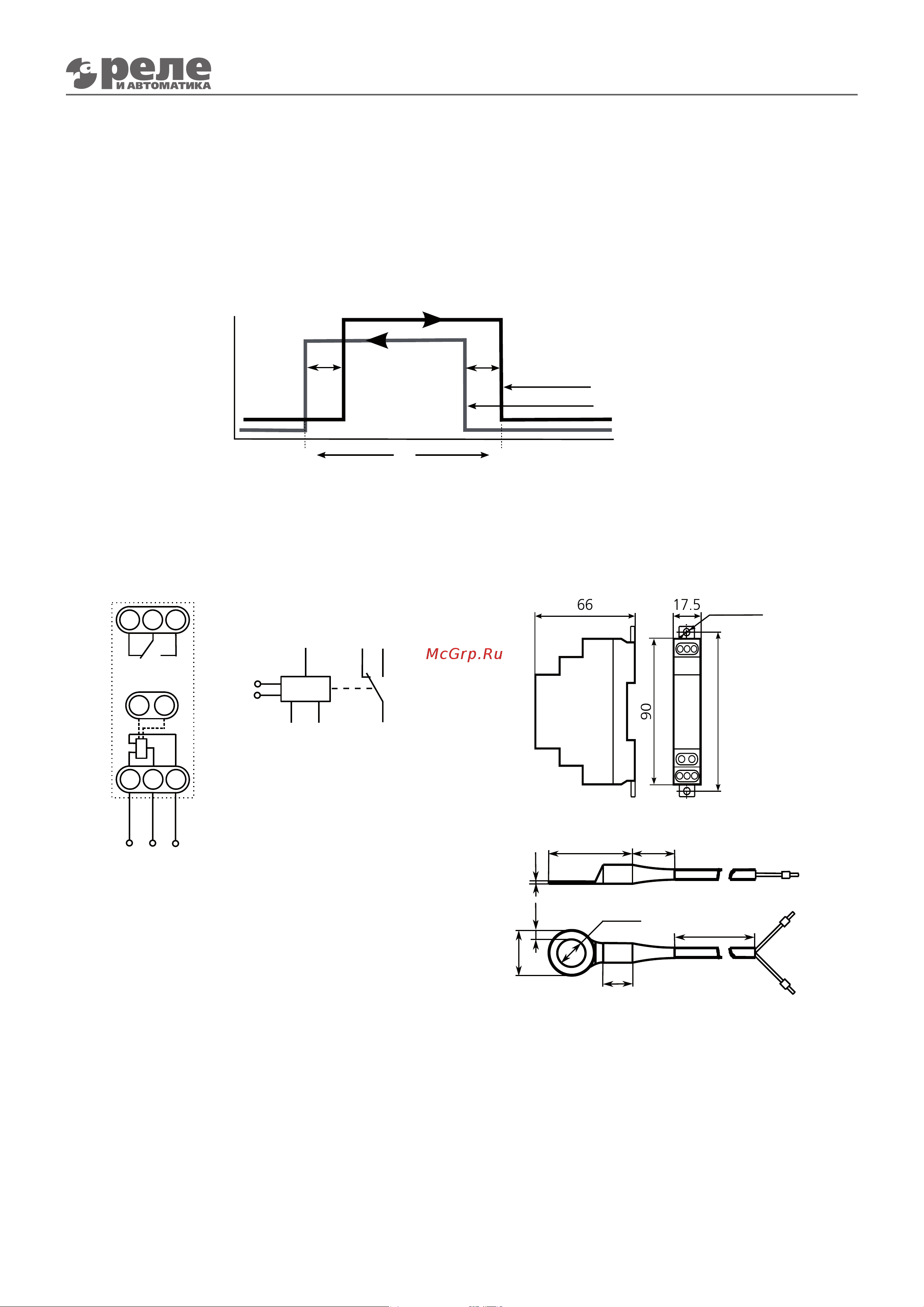

схема пОдключения

габаритные и УстанОвОчные размеры

2 отв.

220В

24В

Т1

Т2

Т1

T2: белый провод

T1: черный провод

A1-

A2:

220В 50Гц

A2-

A3:

24В 50Гц / пост.

После третьего нажатия на кнопку «Меню» реле запомнит установленные значения и перейдет в рабочий ре-

жим. При выключении реле из сети и повторном включении, реле будет использовать записанные в памяти

ранее введенные значения.

Для просмотра установленных значений достаточно войти в «Меню» и перелистать его значения этой же кноп-

кой, без внесения изменений кнопками «+» или «-».

Режим программирования должен быть закончен полностью – три нажатия кнопки «Меню». Если в течение 30с

в режиме программирования не будет нажата ни одна кнопка, реле само выйдет из режима программирования

и будет использовать ранее введенные значения.

внимание! Разница между «t_0» и «t_1» не может быть меньше 3°С!

(С) 2021.0202 =115

Если температура датчика ниже температуры t_0 либо выше t_1, реле выключено (контакты исполнительного

реле разомкнуты). При увеличении температуры в контролируемой точке выше t_0+Тг, либо снижении ниже

t_1-Тг, реле включится (контакты исполнительного реле замкнуты). При увеличении температуры до t_1, либо

снижении до t_0, реле выключится (контакты исполнительного реле разомкнутся). Увеличение температуры

выше t_1 либо снижение ниже t_0, не изменит состояния реле (постоянно выключено).

график рабОты термОреле

Снижение наружной температуры

Рост наружной температуры

Tг

T°C

Реле

вкл

Реле

выкл

t 0

t 1

Tг

Δt

17.8

Ø10.5

3.6

2500

33.2

0.7

Реле ТР-78М

Датчик
