ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
Температурное реле ТР-79М
Если температура датчика ниже температуры t_0, реле выключится (контакты
исполнительного реле разомкнутся). При увеличении температуры включение
реле произойдет при температуре t_1. Дальнейшее увеличение температуры
не изменит состояния реле (постоянно включено). При охлаждении реле вы-
ключится, когда температура опустится до t_0
. Дальнейшее уменьшение тем-
пературы также не изменит состояния реле (постоянно выключено).
Если температура датчика ниже температуры t_1, реле включится (замкнутся
контакты исполнительного реле). При увеличении температуры в контроли-
руемой точке выключение реле произойдет при температуре t_0. Дальнейшее
увеличение температуры не изменит состояния реле (постоянно выключено).
При охлаждении реле включится, когда температура опустится до t_1. Даль-
нейшее уменьшение температуры также не изменит состояния реле (постоян-
но включено).

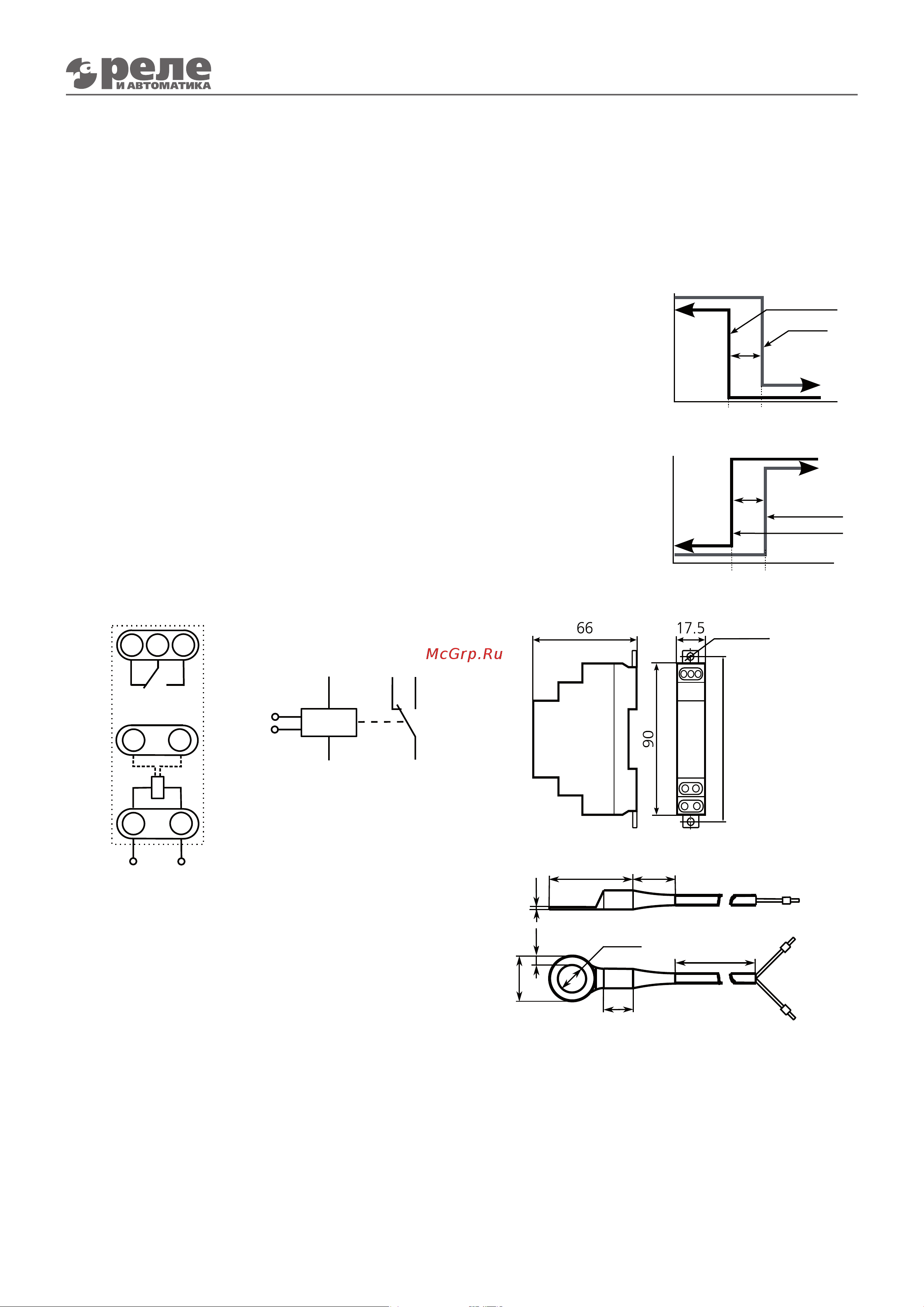

схема пОдключения
габаритные и УстанОвОчные размеры
2 отв.
Ø
4
96
Охлаждение
Нагрев
Tг
T°C
Реле
вкл.
Реле
выкл.
t_0
t_1
Охлаждение
Нагрев
Tг
T°C
Реле
вкл.
Реле
выкл.
t_1 t_0
график рабОты термОреле тр–77м в режиме «нагрев»
график рабОты термОреле тр–77м в режиме «Охлаждение»
A2
15
18
16
Uпит
15
16
18
A1
A2
A1
Т1
Т2
Т2
Т1
T2: белый провод
T1: черный провод
A1-
A2:
Uпит
жим. При выключении реле из сети и повторном включении, реле будет использовать записанные в памяти
ранее введенные значения.
Для просмотра установленных значений достаточно войти в «Меню» и перелистать его значения этой же кноп-
кой, без внесения изменений кнопками «+» или «-».
Режим программирования должен быть закончен полностью – три нажатия кнопки «Меню». Если в течение 30с
в режиме программирования не будет нажата ни одна кнопка, реле само выйдет из режима программирования
и будет использовать ранее введенные значения.
При случайном вводе одинаковых значений «t_1» и «t_0» оранжевый светодиод будет мигать после завершения
программирования. Реле необходимо перепрограммировать.
(С) 2021.0131 =115
17.8
Ø10.5
3.6
2500
33.2
16
13
0.7
Реле ТР-79М
Датчик
