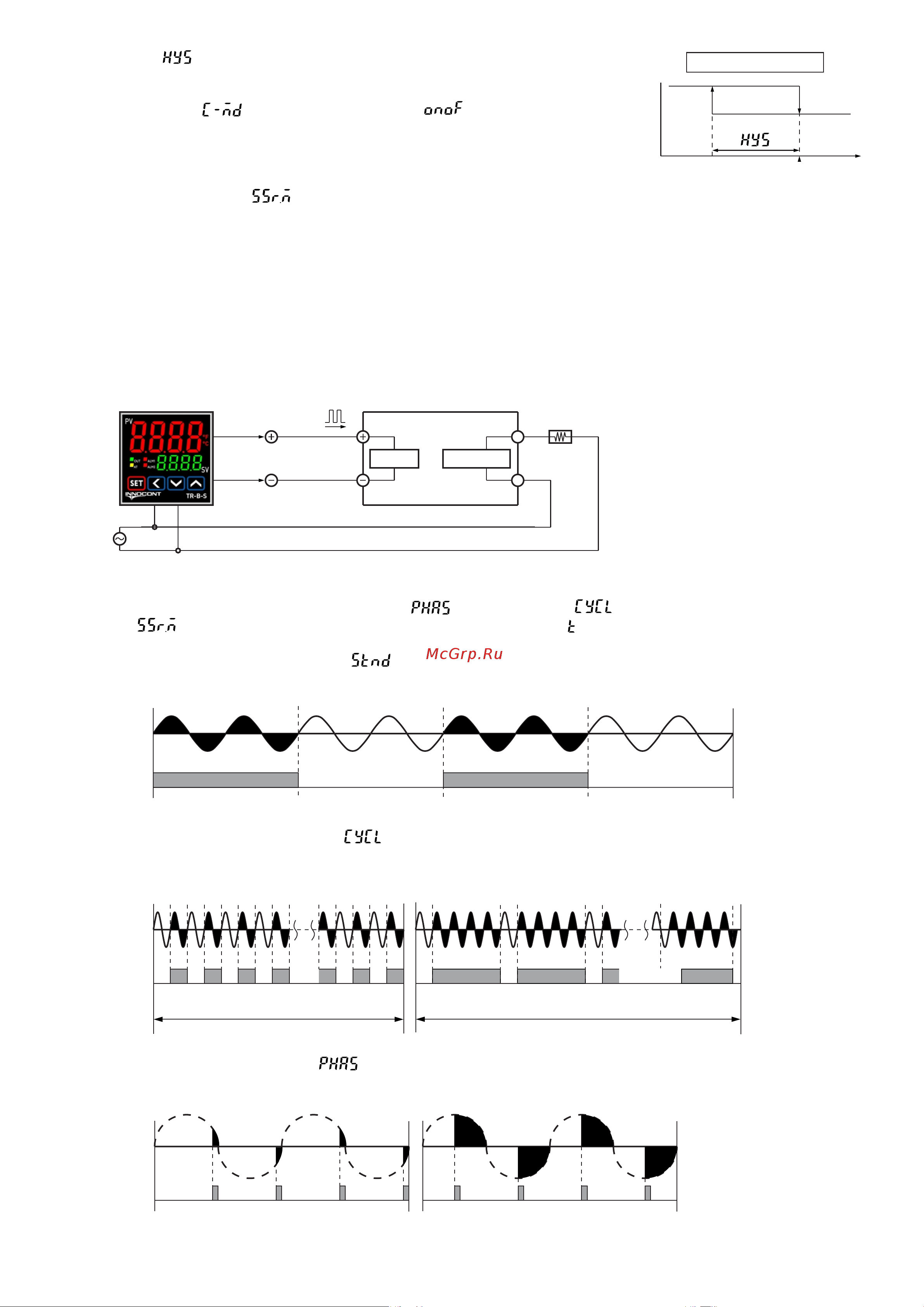

2. Гистерезис [ ]

В режиме дискретного регулирования (ВКЛ/ВЫКЛ) следует выбрать значение

ON (Вкл.) или OFF (Выкл.) в зависимости от гистерезиса.(Если для параметра

типа регулирования [ ] установлено значение [ ], это отображает

дисплей). В случае, если гистерезис слишком мал, возможны колебания,

вызванные внешними помехами.

3. Настройка выхода SSR [ ]

• SSR – это тип выхода, выбираемый пользователем, который представляет собой стандартный выход SSR,

дополненный функциями фазового и циклического управления.

• Установить его можно, настроив параметры циклического регулирования (путем подключения SSR способом на

пересечение нуля) и фазового регулирования (путем подключения SSR способом

случайного переключения).

Выход SSR позволяет реализовать высокоточное и эффективное регулирование температуры (функции

циклического и фазового регулирования).

Температурный контроллер

(INNOCONT серии TR-B)

Модуль SSR

выход SSR

(12 В) Нагрузка

*

В случае выбора режимов фазового и циклического регулирования необходимо использовать один источник

питания для нагрузки и температурного контроллера.

В случае выбора ПИД-регулирования и фазового [ ] / циклического [ ] режимов работы выхода

управления [ ], изменение значения параметра цикла управления [ ] недоступно.

1) Стандартный режим регулирования [ ]

Режим управления нагрузкой, как в случае релейного выхода (ON (Вкл.) - уровень выходного сигнала 100%;

OFF (Выкл.) — уровень выходного сигнала 0%).

Перем. ток

*

Выход

ВКЛ. ВЫКЛ. ВКЛ. ВЫКЛ.

*

2)Циклический режим регулирования [ ]

Режим регулирования нагрузки, заключающийся в повторении сигнала включения и выключения в соответствии

с заданным циклом. Улучшенная функция подавления помех для сигналов включения и выключения в случае

использования ТТР переключения при пересечении нуля.

*

Перем. ток

*

Выход

*

50 циклов 50 циклов

50% 80%

3) Фазовый режим регулирования [ ]

Режим, заключающийся в регулировании фазы в половине периода. В этом режиме необходимо использовать ТТР

случайного переключения.

*

Перем. ток

*

Выход

10% 50%*

ВХОД НАГРУЗКА

Источник

питания

9

Нагрев

ВКЛ ВЫКЛ.

Гистерезис

[ ]

Темп.

Уставка SV
