УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «21» апреля 2022 г. № 1040

Лист № 1

Регистрационный № 56685-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Датчики весоизмерительные тензорезисторные WBK

Назначение средства измерений

Датчики весоизмерительные тензорезисторные WBK (далее датчики) предназначены для

измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в

аналоговый электрический измерительный сигнал.

Описание средства измерений

Принцип действия датчиков основан на изменении электрического сопротивления

тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах

наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки.

Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в

диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Конструктивно датчики состоят из упругого элемента, наклеенных на него

тензорезисторов, соединенных в мостовую схему и присоединительных элементов.

Конструкция датчиков обеспечивает герметичность измерительного элемента.

Вид нагрузки датчиков WBK – сжатие. Датчики изготавливаются из нержавеющей и

окрашенной стали.

Датчики выпускаются в различных модификациях, отличающихся метрологическими и

техническими характеристиками, указанными в таблицах 1-4.

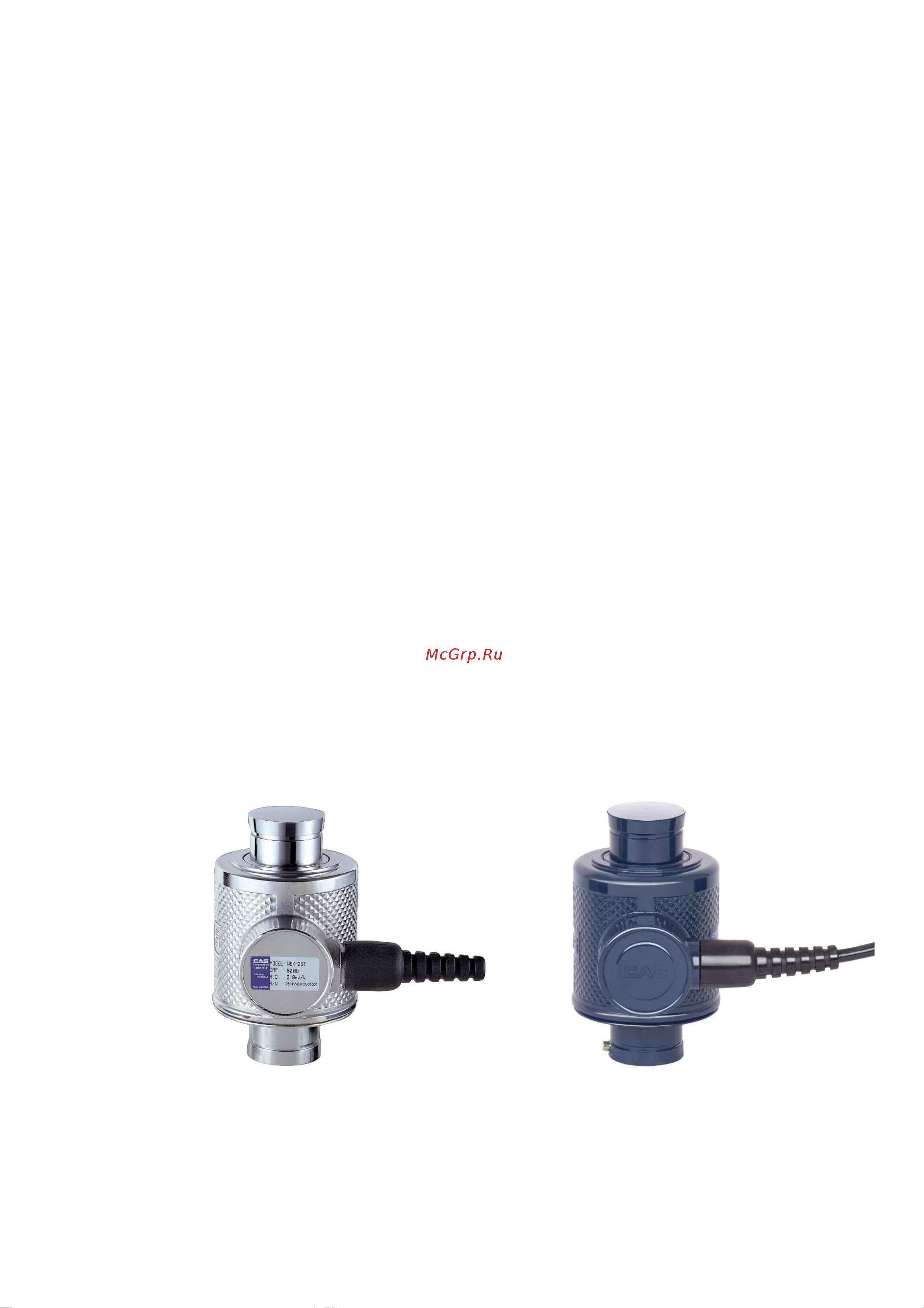

Рисунок 1 – Общий вид датчиков WBK
