4 этап. СОЕДИНЕНИЕ ДУГ И ТОРЦОВ

Дуги и торцы соединяются между собой продольными стяжками. В местах соединения

используются винты М6х60 с гайками М6 (рис № 12, рис № 13).

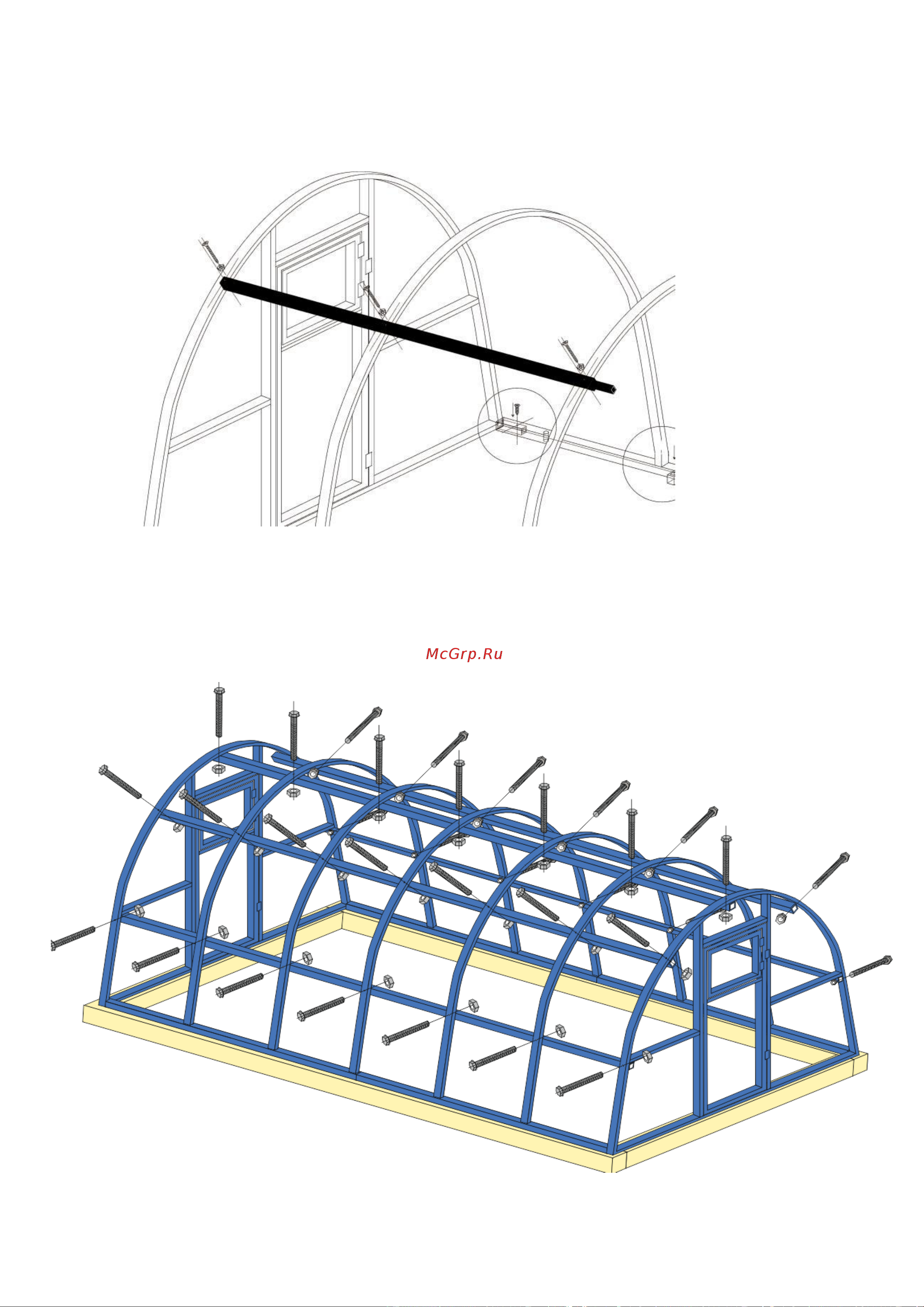

Рис № 12. Соединение с помощью продольных стяжек.

Рис № 13. Общий вид соединительных узлов.
