Сборка каркаса осуществляется на подготовленном фундаменте или ровной поверхности.

ЭТАПЫ СБОРКИ:

1 этап. СБОРКА ПРОДОЛЬНЫХ ЭЛЕМЕНТОВ ОСНОВАНИЯ

Для сборки изделия необходимо, положить детали продольных элементов основания согласно

рис №5. Вставляем элемент A1 в А2, и А3 в А4 (рис № 7 и рис № 8) и соединяем саморезами (рис № 9)

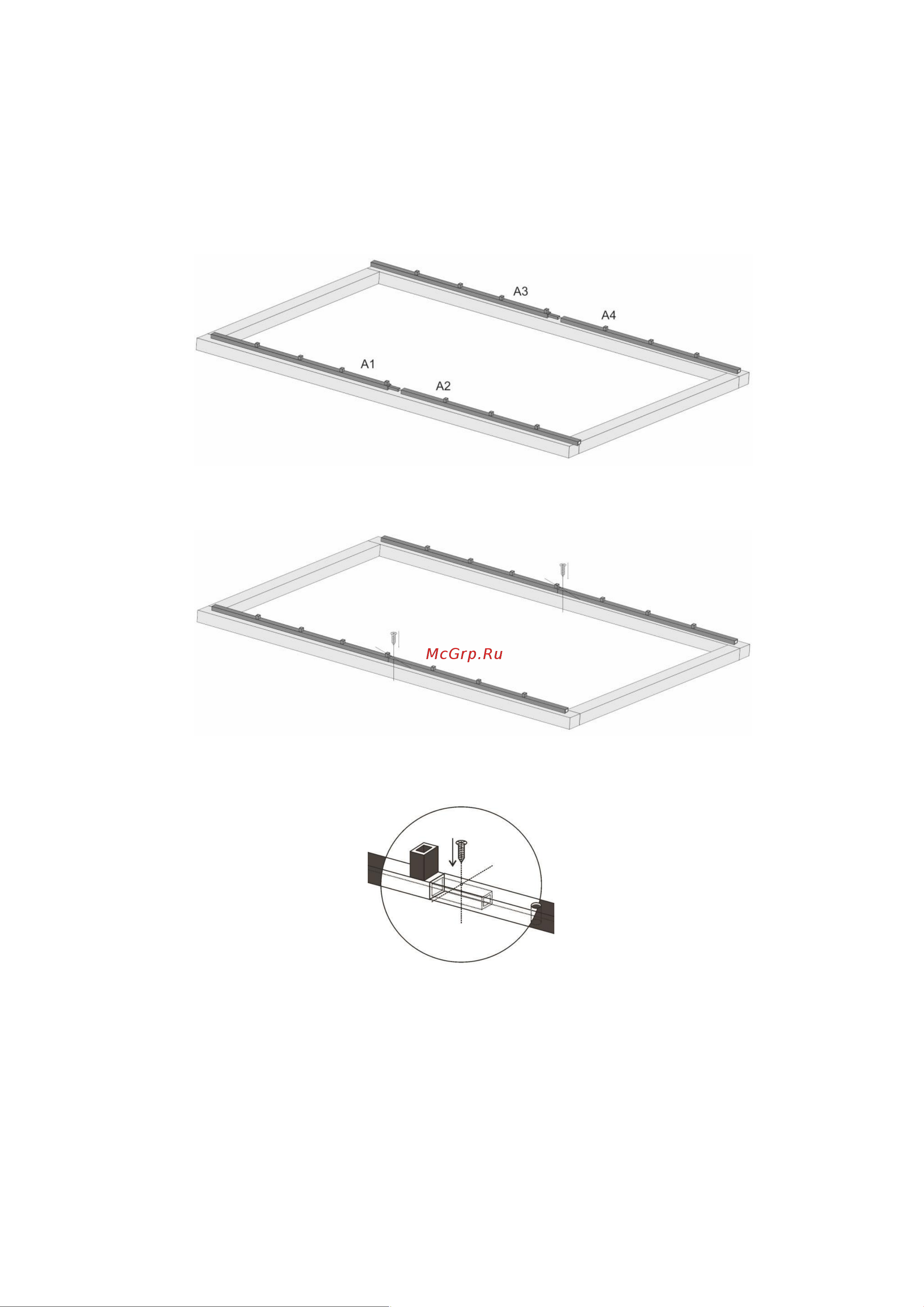

Рис № 7. Расположение продольных элементов основания.

Рис № 8. Соединение продольных элементов.

Рис № 9. Схема крепления саморезом.

2 этап. СОЕДИНЕНИЕ ТОРЦОВ С ПРОДОЛЬНЫМИ ЭЛЕМЕНТАМИ ОСНОВАНИЯ

Далее соединяем основания торцов и продольные элементы основания (рис № 10 и рис № 11 ) и

соединяем саморезами.
