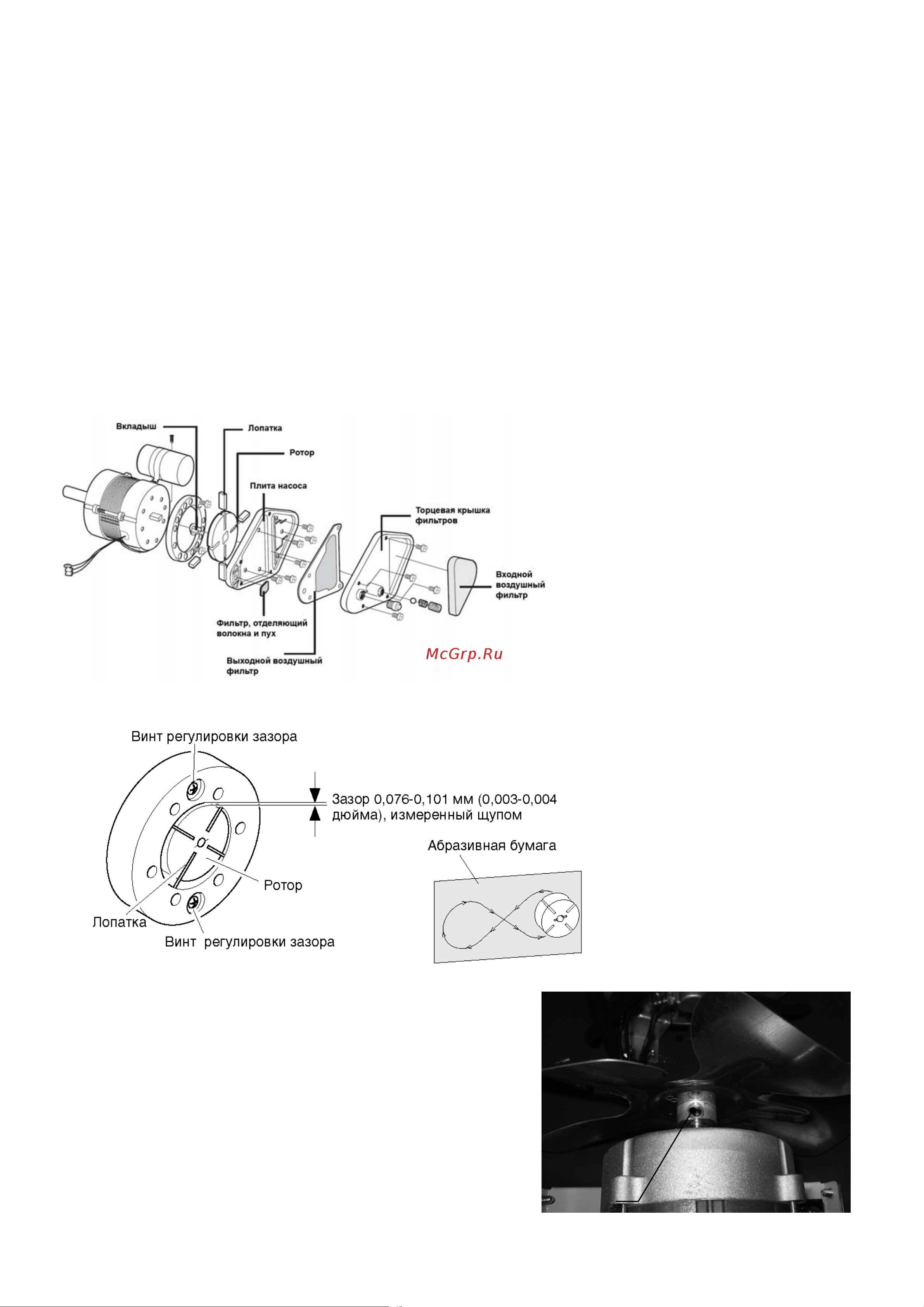

Ротор насоса (Последовательность устранения заедания ротора) Рис.12

1. Снимите верхнюю часть кожуха.

2. Открутите винты торцевой крышки фильтров.

3. Снимите торцевую крышку фильтров и воздушные фильтры.

4. Открутите винты плиты насоса.

5. Снимите плиту насоса.

6. Извлеките ротор, вкладыш и лопатки ротора.

7. Проверьте насос на загрязнения. При наличии загрязнений продуйте насос сжатым воздухом.

8. Установите вкладыш и ротор.

9. Проверьте зазор ротора. При необходимости отрегулируйте зазор на 0,076- 0,101мм (см. рис. 13).

Примечание. Проверните ротор на полный оборот, чтобы убедиться в том, что зазор составляет 0,076-0,101мм в

самом «тесном» месте. В случае необходимости, отрегулируйте зазор.

10. Установите лопатки ротора, плиту насоса, воздушные фильтры и торцевую крышку фильтров.

11. Установите защитный экран вентилятора и верхнюю часть кожуха.

12. Отрегулируйте давление насоса.

Примечание. Если ротор по-прежнему заедает, выполните следующие операции.

13. Выполните операции, указанные в пунктах 1-6 (см. выше).

14. На плоскую поверхность положите лист мелкозернистой абразивной бумаги (зернистость 600). Без

нажима проведите четыре раза ротором по бумаге, описывая фигуры типа восьмерки (см. рис. 14).

15.Вновь установите вкладыш и ротор.

16.Выполните операции, указанные в пунктах 10-12 (см. выше).

Рис, 12. Расположение ротора

Рис, 13, Расположение винтов регулировки зазора

Вентилятор

1. Снимите верхнюю часть кожуха

2. Ослабьте установочный винт (поз.11, рис.15), крепящий

вентилятор к валу электродвигателя.

3. Снимите вентилятор с вала электродвигателя.

4. Протрите вентилятор мягкой тканью, смоченной

керосином или растворителем.

5. Тщательно просушите вентилятор.

6. Наденьте вентилятор на вал электродвигателя.

7. Плотно затяните установочный винт (4,5-5,6 Нм).

8. Установите защитный экран вентилятора и верхнюю

часть кожуха. Рис.15 Вентилятор

Рис, 14, Зачистка ротора абразивной бумагой
