VIII ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
џ подключить циркуляционный насос к колодке «НАСОС» в
соответствии с указанной фазировкой;
џ подключить управляющий выход «КОТЕЛ» к входу термостата
котла;
џ подключить термостаты к колодкам «ВХОДЫ»;
џ подключить сервоприводы к колодкам «ВЫХОДЫ»;
џ установить на DIP переключателе необходимые режимы работы
(см. таблицу 2);
џ подсоединить провода сети ~220В 50Гц к колодке «СЕТЬ» в
соответствии с указанной фазировкой;
џ подать питание сети ~220В 50Гц.
Таблица 1
*НО - нормально открытый, НЗ - нормально закрытый.
X ФУНКЦИИ DIP ПЕРЕКЛЮЧАТЕЛЯ
№ переклю-
чателя
Положение OFF
Положение ON
1. (К/Н вкл)
Задержка включения
котла и насоса
выключена.
Задержка включения
котла и насоса
включена. (3 мин.)
2. ( Н выкл )
Задержка
выключения насоса
выключена.
Задержка
выключения насоса
включена. (3 мин.)
3. ( НО/НЗ )
Тип сервоприводов
НО, тип термостатов
НЗ.
Необходимо устано-
вить перемычки на
неиспользуемые вхо-
ды колодок «ВХОДЫ»
Тип сервоприводов
НЗ.
Тип термостатов
НО.
Перемычки должны быть выполнены проводом в
двойной изоляции и не иметь оголенных участков!
Не допускается соединять или разъединять
колодки под напряжением!
XI ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание должно проводиться
квалифицированными специалистами. Перед проведением
технического обслуживания необходимо внимательно изучить
настоящий документ.
СЕТЬ
~220В,50Гц
Съемная
часть колодок
ВХОДЫ
ВЫХОДЫНАСОС КОТЁЛ
СЕТЬ НАСОС КОТЁЛ
0
СЕТЬ
~220В
50Гц
Ф
ВЫХОДЫ
1
2
3 4 5 6 7 8
НО/НЗ
Н выкл
К/Н вкл
0 Ф 1 2 3 4 5 6 7 8
0 Ф 1 2 3 4 5 6 7 8
Сервоприводы ~220В
DIP-переключатель
КОТЕЛ
30 В/~220 В
max 5A
Термостаты ~220В

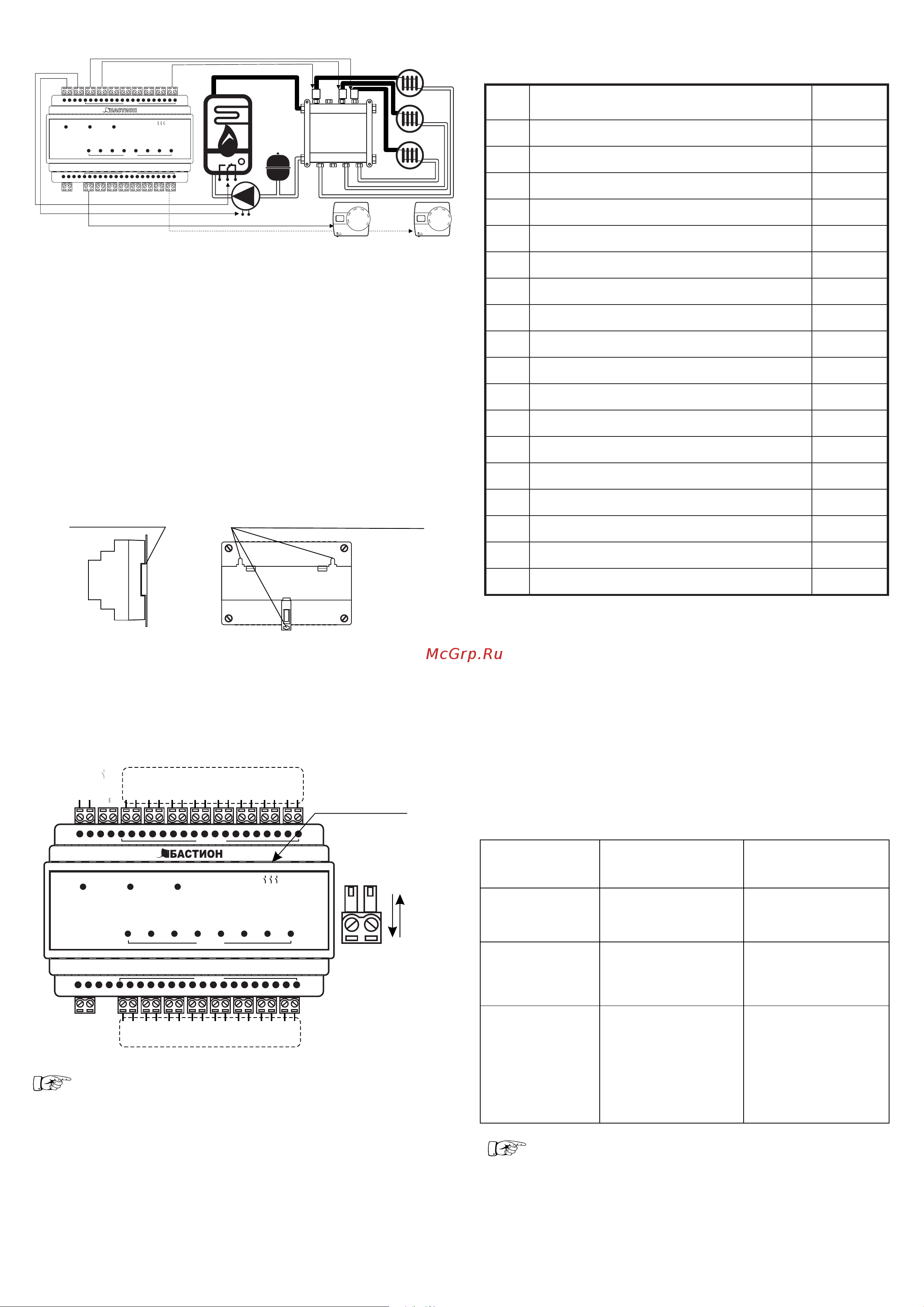

Рис. 3
VII ПОДКЛЮЧЕНИЕ
Для удобства подключения устройств к теплоконтроллеру
используются разъемные клеммные колодки, облегчающие монтаж
оборудования. При подключении оборудования следуйте указанной
последовательности (см. рис.3):
VI УСТАНОВКА
Местом установки изделия может быть любая вертикальная плоская
поверхность внутри помещения. Выбор места установки должен
обеспечивать свободное, без натяжения, размещение кабелей
подключения.
При размещении, необходимо подготовить места крепления в
соответствии с расположением крепежных отверстий на подвесах
корпуса изделия, (см. рис.2).
Для обеспечения вентиляции расстояние от окружающих предметов
до боковых стенок изделия должно быть не менее 20 см.
DIN-рейка 35 мм
Отверстия для крепления к стене
Рис. 2
Для обеспечения оптимального теплового режима в доме
теплоконтроллер, в соответствии с температурными показаниями
термостатов (до 8 шт.), управляет включением и выключением котла,
циркуляционного насоса, и электрических сервоприводов, которые
отвечают за циркуляцию теплоносителя в отдельных отопительных
контурах (см.рис.1).
Рис. 1
ВХОДЫ
ВЫХОДЫНАСОС КОТЁЛ
СЕТЬ НАСОС КОТЁЛ
0
СЕТЬ
~220В
50Гц
Ф
ВЫХОДЫ
1
2
3 4 5 6 7 8
НО/НЗ
Н выкл
К/Н вкл
К сервоприводам коллектора ~220В
Насос
~220В
Котёл
~220В
TEPLOCOM
Термостаты ~220В
TEPLOCOM
... (до 8 шт.)
... (до 8 шт.)
... (до 8 шт.)
Теплоконтроллер
V ОПИСАНИЕ РАБОТЫ
IX ПОДГОТОВКА К РАБОТЕ
После установки на объекте и подключения изделие полностью
готово к работе и не требует дополнительного программирования.
Термостаты, по достижении запрограммированной температуры
(программируются отдельно, в соответствии с поставляемой с ними
инструкцией), подадут команду теплоконтроллеру, после чего он
самостоятельно включит или отключит котёл, насос или
соответствующий сервопривод. Изделие работает в круглосуточном,
автоматическом режиме.
TEPLOCOM TC-8Z
№ п/п
Наименование параметра
Значение
параметра
1
Напряжение питающей сети ~220В, частотой
50±1 Гц, с пределами изменения, В
160...242
2
Количество подключаемых сервоприводов
(выходов), шт.
8
3
Тип подключаемых сервоприводов
НО или НЗ*
4
Количество подключаемых термостатов
(входов), шт.
8
5
Напряжение коммутации выходов, В
~220
6
Максимальная коммутируемая мощность
выходов, ВА
10
7
Напряжение выхода насоса, В
~220
8
Максимальный ток выхода насоса, А
5
9
Максимальное напряжение коммутации реле
котла (DC/AC) тока, В
30/250
10
Максимальное коммутируемый ток реле котла,
А
5
11
Тип контактов реле котла
НО*
12
Потребляемая мощность от сети без нагрузки,
ВА, не более
1
13
2
Сечение провода в клеммах колодок,мм , не
более
1,5
14
Габариты (ШхГхВ) без упаковки, с колодками,
мм, не более
140х110х60
15
Габариты (ШхГхВ) без упаковки, мм, не более
150х105х70
16
Масса, НЕТТО (БРУТТО) кг, не более
0,25 (0,3)
17
Степень защиты оболочкой по ГОСТ 14254-96
IP 20
18
Содержание драгоценных металлов и камней
Нет
Таблица 2
