Теплоконтроллер

TEPLOCOM TC-2B

УСТРОЙСТВО ИЗДЕЛИЯ И

УСТАНОВКА РАБОЧИХ ПАРАМЕТРОВ

7

Устройство изделия

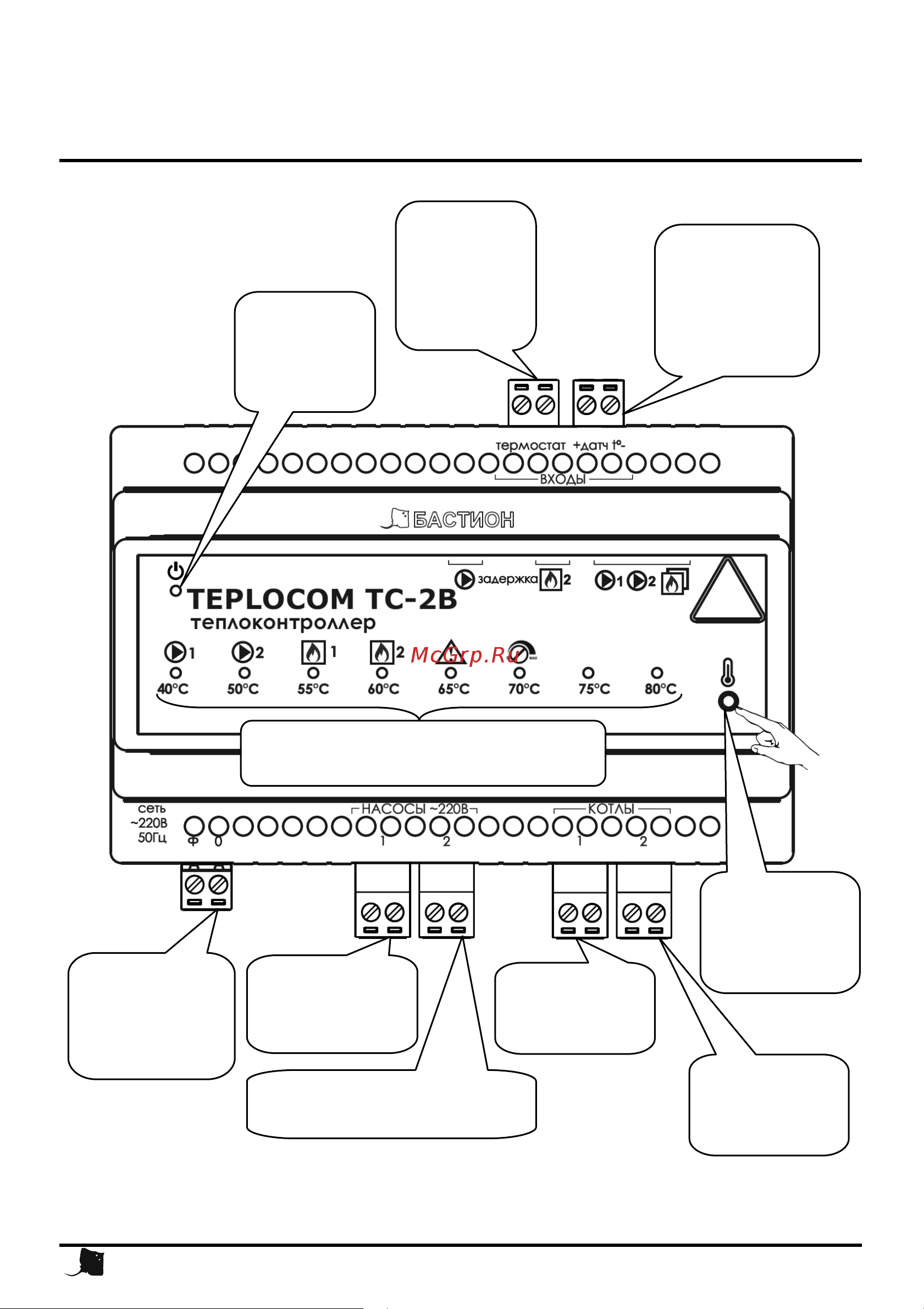

Рисунок 2 — Общий вид передней панели изделия

Колодка, для

подключения

контакта

внешнего

термостата

Кнопка выбора

значения

температуры

теплоносителя

Колодка, для

подключения

второго котла

Колодка, для

подключения

первого котла

Колодка, для

подключения

напряжения

электропитания

Колодка, для

подключения

первого насоса

Колодка, для подключения

второго насоса

Индикаторы настройки температуры,

состояния выходов и режима работы

Индикатор

наличия

сетевого

напряжения

Колодка, для

подключения

датчика

температуры

теплоносителя
