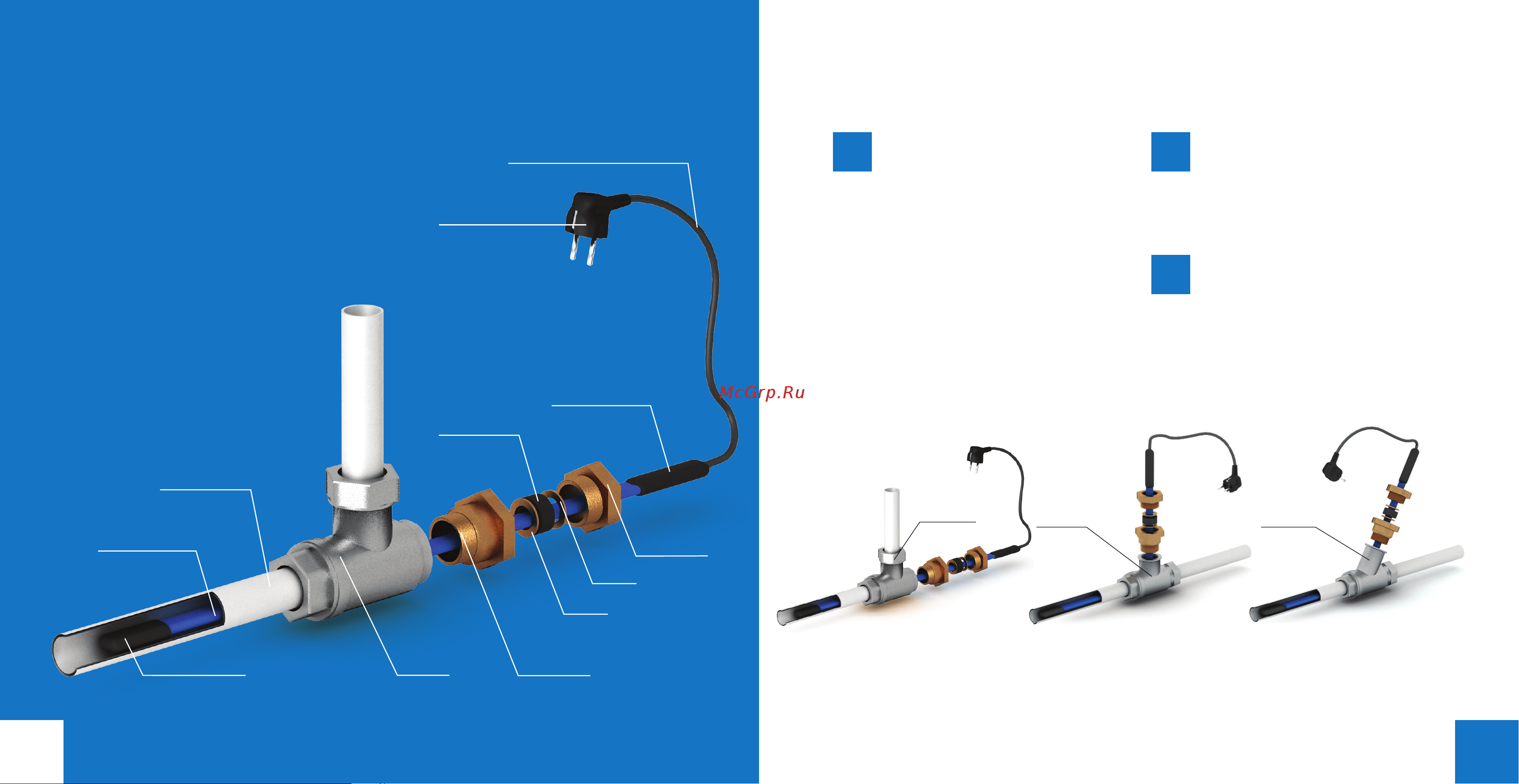

ПРИМЕР МОНТАЖА НАГРЕВАТЕЛЬНОЙ СЕКЦИИ

ВНУТРИ ТРУБОПРОВОДА

тройникконцевая муфта

обогреваемый

трубопровод

нагревательный

кабель

резиновое

уплотнение

установочный провод секции

соединительная

муфта

втулка

уплотнения

втулка

зажимная

шайба

евровилка

Сборка сальникового узла

осуществляется в следующем

порядке:

• Наденьте на нагревательную

секцию втулку зажимную

сальникового узла.

• Наденьте на нагревательную

секцию поочередно шайбу,

резиновое уплотнение, шайбу.

Для облегчения установки

разожмите шайбу плоскогубцами.

Для облегчения установки

резинового уплотнения

рекомендуется использовать

неагрессивную смазку.

• Наденьте втулку уплотнения.

Соберите сальниковый узел,

затянув втулку уплотнения

и втулку зажимную так, чтобы

почувствовать сопротивление

при затяжке.

Для эффективной работы системы

обогрева трубопровод должен

быть теплоизолирован

минимальной толщиной 20 мм.

3 4

Рис.3. Схемы ввода нагревательной секции внутрь трубопровода:

а - прямой ввод; б - ввод под углом 90°; в - ввод под углом 120°

тройник 180°

3а

тройник 90°

3б

тройник 120°

3в
