Частотомеры электронно-счётные ____________________
АКИП-5102

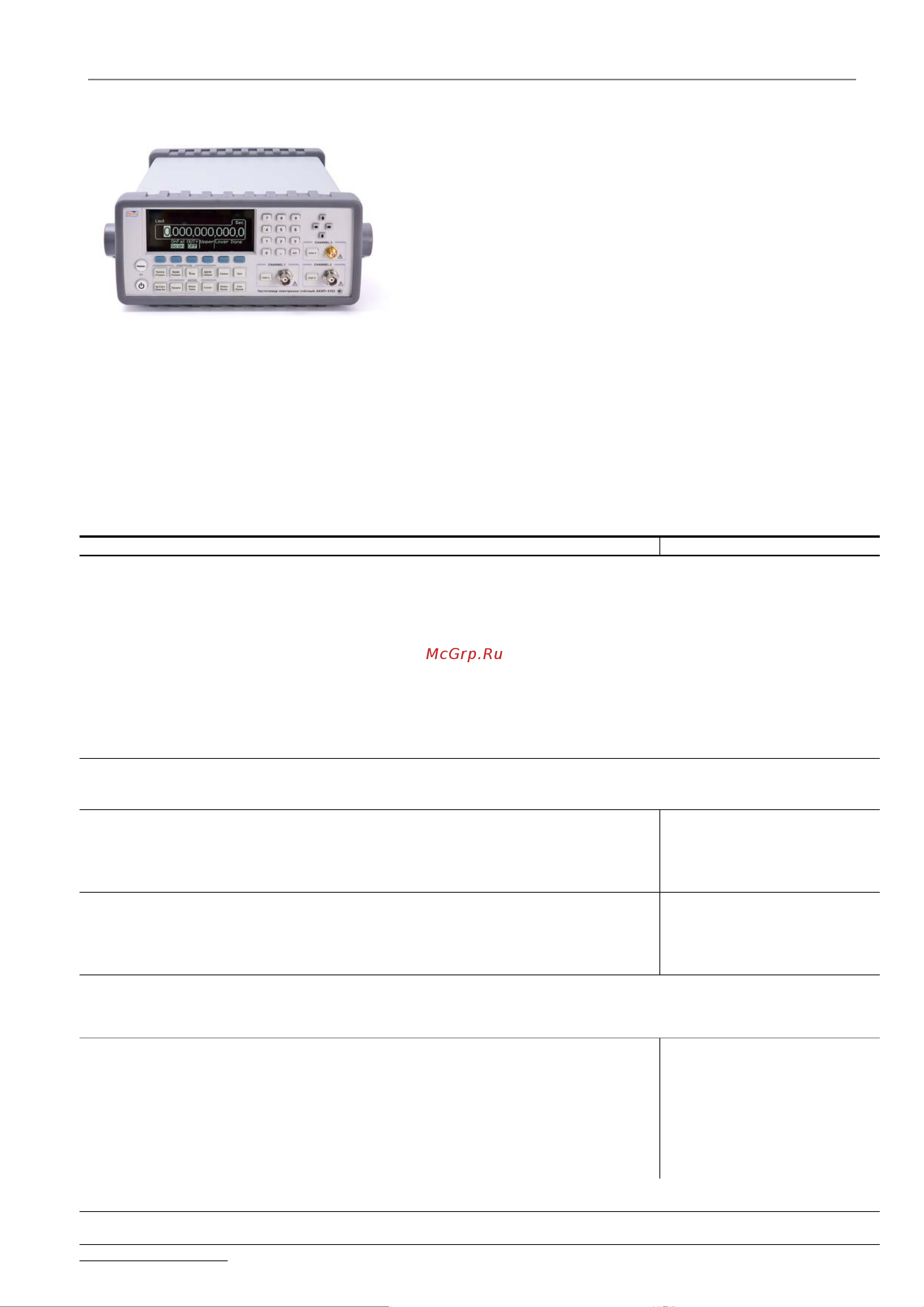

Частотомер электронно-счетный АКИП-5102, АКИП-
5102/1
АКИП™
• 1 канал АКИП-5102/1 с диапазоном частот 1 мГц … 400 МГц;
• 3 канала АКИП-5102: 1 и 2 канал с диапазоном частот 1 мГц …
400 МГц; 3 канал с диапазоном частот 375 Гц … 6 ГГц;
расширение диапазона частот 3 канала до: 250 МГц…20 ГГц
(опция opt02)
• Измерение частоты и периода, пикового напряжения, счет
импульсов (все модели), дополнительно для АКИП-5102:
измерение временного интервала, отношения частот, фазового
сдвига между сигналами, длительности и скважности импульсов,
времени нарастания/спада импульсов
• Погрешность ОГ: ± 1х10
-6
; опционально: ± 2х10
-7
; ± 5х10
-8
;
± 5х10
-10
(Rb рубидиевый ОГ)
• Статистика для частотных измерений (среднее, минимум,
максимум, относительные значения, СКО)
• Автоматический допусковый контроль для частотных измерений
• Высокое разрешение: 12 разрядов при времени счета 1 с,
разрешение 40 пс при измерении временных интервалов
• Память на 20 профилей настроек (запись/вызов), фильтр НЧ
• Программная калибровка
• Интерфейсы USB, LAN, GPIB (опция)
• Совместим с протоколом LXI (web-сервер)
• Отвечает стандарту LXI (класс C), реализован Web-интерфейс
Технические данные:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
АКИП-5102
АКИП-5102/1
КАНАЛ 1;
КАНАЛ 2 (АКИП-5102)
Диапазон частот
DC: 1 мГц … 400 МГц;
AC: 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом)
Период
2,5 нс … 1000 с
Допуск на ЧМ
25 %
Чувствительность
20 мВскз … 5 В ac+dc (1мГц – 225 МГц),
30 мВскз … 5 В ac+dc (225 МГц – 400 МГц),
40 мВскз … 5 В ac
+dc (400 МГц – 450 МГц)
80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс)
50 мВпик-пик … 10 Впик-пик (длит. импульсов > 10 нс)
Связь по входу
DC или AC
Входное сопротивление
1 МОм/ 50 Ом
Входная емкость
24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
Фильтр НЧ
До 100 кГц (–20 дБ для частот > 1 МГц)
ВХОДНОЙ УРОВЕНЬ
Защита по входу
50 Ом
12 Вскз (DC… 400 МГц)
1 МОм
350 В dc+ас пиковое (0 … 100 кГц); 12 Вскз (100 кГц … 400 МГц)
Аттенюатор
×10 – для режима измерения напряжения и триггера
КАНАЛ 3 (АКИП-5102)
Диапазон частот
375 МГц … 6 ГГц
-
Входное сопротивление
50 Ом
-
Чувствительность
От -16 дБм до +15 дБм
-
Связь по входу
AC
-
Защита по входу
+25 дБм, до ±12 В dc
-
КАНАЛ 3 (ОПЦИЯ 02
ДЛЯ АКИП-5102)
Диапазон частот
250 МГц … 20 ГГц
-
Входное сопротивление
50 Ом
-
Чувствительность
от -13 дБм до +23 дБм
-
Связь по входу
AC
-
Защита по входу
+26 дБм, до ±24 В dc
-
ОПОРНЫЙ ГЕНЕРАТОР
10 МГЦ
Тип ОГ
Стандартный: ± 1×10
-6
;
Опция 100 (термостатированный ОГ): ± 2 x 10
-7
;
Опция 101 (термостатированный ОГ): ± 5 x 10
-8
;
Опция FE-5680A (стандарт частоты рубидиевый): ± 5 x 10
-10
ИЗМЕРИТЕЛЬНЫЕ
ФУНКЦИИ
Временные интервалы
(кан. 1 и 2)
-0,5 нс … 10
5
с,
разрешение 40 пс
-
Длительность импульса (кан. 1)
1,5 нс … 10
5
с, разрешение 40 пс
-
Фазовый сдвиг (кан. 1, 2, 3)
-180° … +360°
-
Время нарастания (кан. 1)
2 нс … 10
5
с, разрешение 40 пс
-
Коэффициент заполнения
(кан. 1)
0,000001 … 0,999999,
длительность импульсов >1 нс
-
Отношение частот
Кан1 / Кан2, Кан1 / Кан3, Кан2 /
Кан1, Кан3 / Кан1
-
Счет импульсов (кан. 1)
0 … 10
15
Пиковое напряжение
-5,1 В … +5,1 В, разрешение 2,5 мВ
ДИСПЛЕЙ
Разрешение по частоте
12 разрядов (время счета – секунда)
Разрядность индикатора
Максимально 12
ОБЩИЕ ДАННЫЕ
Интерфейс
USB, LAN, GPIB (опция)
