Подготовка изделия к работе
Устройство прибора
Подготовка изделия к работе
Изделие находится в транспортировочном
положении (Рис. 1) Для приведения прибора
в рабочее положение необходимо выкрутить
болт М6х20 (2 шт.) (1), как указанно на рис. 1.

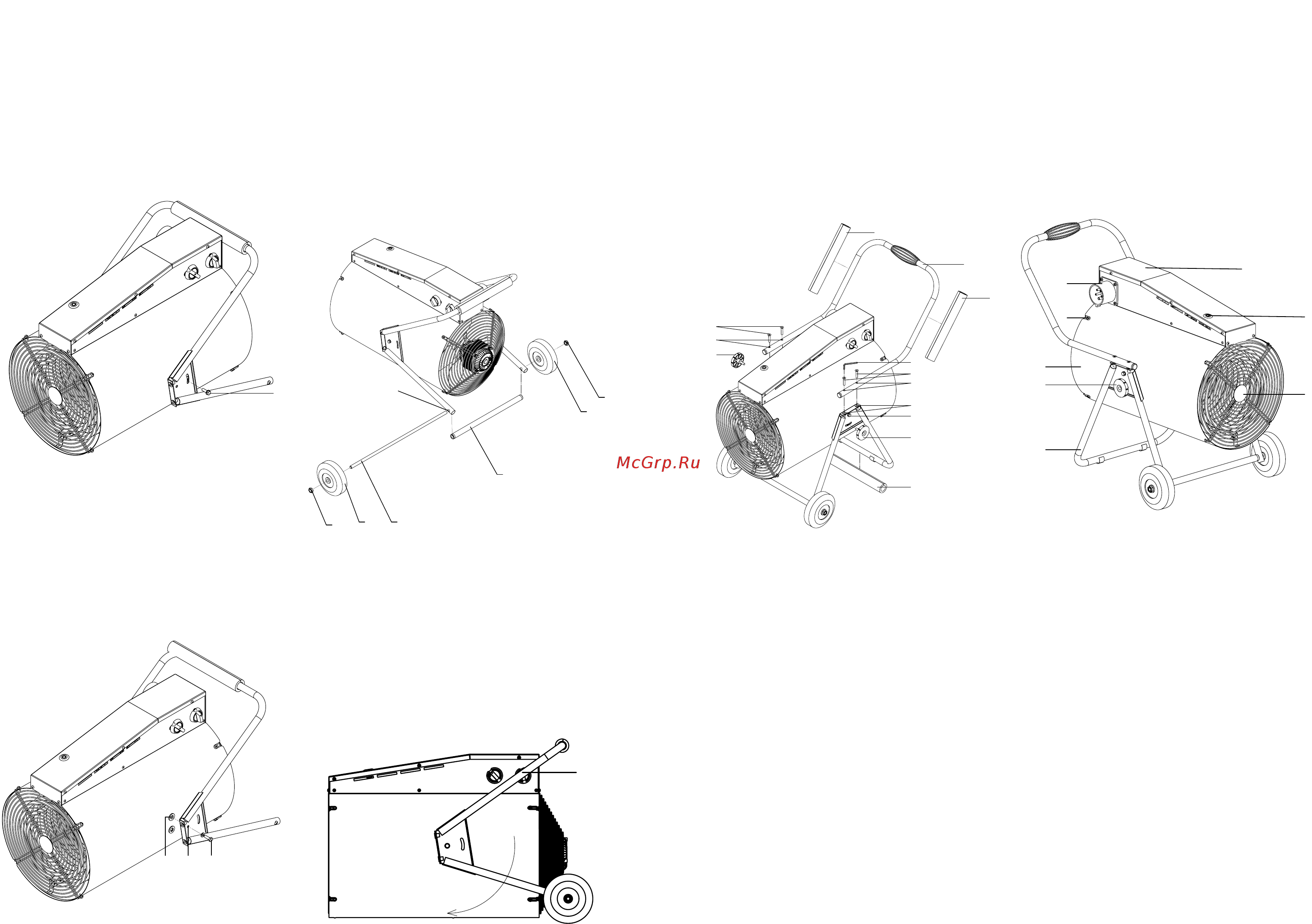

Рис. 1
Совместить отверстие в опоре (3) с верхней
резьбовой гайкой (2) на корпусе и наживить
болт М6х20 с шайбой (2 шт.) (1) с обеих сто-
рон тепловентилятора (Рис. 2)
ПРИМЕЧАНИЕ
Болты М6х20 не закручивать до упора, опора
должна свободно вращаться.
132
Рис. 2
1. Болт М6х20
2. Резьбовая гайка
3. Отверстие в опоре
Продеть ось (3) через отверстие в опоре (5)
и декоративную трубку (4). Установить колеса
(2) на ось (3) и закрутить самоконтрящиеся
гайки М10 (2 шт.) (1) (Рис. 3)
1
1
3
4
2
2
5
Рис. 3
1. Гайка самоконтрящаяся М10
2. Колесо
3. Ось
4. Декоративная трубка
5. Отверстие в опоре
Перевести колесную опору (1) (Рис. 4) в гори-
зонтальное положение, повернув её, как ука-
занно на рис. 5.
1
Рис. 4
Закрутить барашковые винты (1) и Болт М6х20
(2 шт.) (5) с обеих сторон. Отверстия (7) на
ручке (6) совместить с резьбовыми гайками
(8) на колесной опоре и закрутить винты (2)
шестигранным ключом идущим в комплекте
(3). Снять транспортировочные изоляторы (4).
Прибор готов к использованию. (Рис. 5)
6
4
4
3
2
7
8
1
1
7
2
4
5
Рис. 5
1. Барашковый винт
2. Гайка
3. Шестигранный ключ
4. Изолятор
5. Болт М6х20
6. Ручка
7. Отверстия
8. Резьбовые гайки
Устройство прибора
Несущая конструкция тепловентилятора (см.
рис.6) состоит из кожухов наружного (1) и вну-
треннего, изготовленных из листовой стали и
имеющих цилиндрическую форму. Во внутрен-
нем кожухе размещены вентилятор и трубча-
тые электронагревательные элементы. Сверху
кожуха расположен корпус блока управления
(2). Кожух наружный, закрыт воздухозабор ной
(3) и воздуховыпускной (4) решетками, винта-
ми устанавливается на подставку (опору) (5) и
имеет возможность поворота в вертикальной
плоскости. Угол поворота фиксируется ба-
рашковыми винтами (6). Вентилятор затягива-
ет воздух через отверстия воздухозаборной
решетки. Воздушный поток, втянутый вен-
тилятором в корпус, проходя между петлями
трубчатых электронагревательных элементов,
нагревается и подается в помещение через
отверстия воздуховыпускной решетки.
4
7
2
8
3
1
6
5
Рис. 6
Рис. 6. Устройство прибора
1. Корпус
2. Блок управления
3. Воздухозаборная решетка
4. Воздуховыпускная решетка
5. Колесная опора
6. Барашковый винт
7. Кнопка сброса аварийного термостата
8. Трехфазная вилка
Прибор имеет возможность регулировки угла
наклона 20° Вверх (Рис. 7) и 15° Вниз (Рис. 8).
Фиксация производится барашковым винтом.
1
