5.4 Работа тепловой пушки возможна в одном из следующих ре-

жимов:

Режим 1

- вентиляция без нагрева;

Режим 2 - вентиляция с включением электронагревателей

на ½ мощности;

Режим 3 - вентиляция с включением электронагревателей

на полную мощность.

5.5 Электрическая схема тепловой пушки представлена

на Рис. 3 и Рис. 4 Приложения.

6. ПОДгОТОВКА К РАБОТЕ

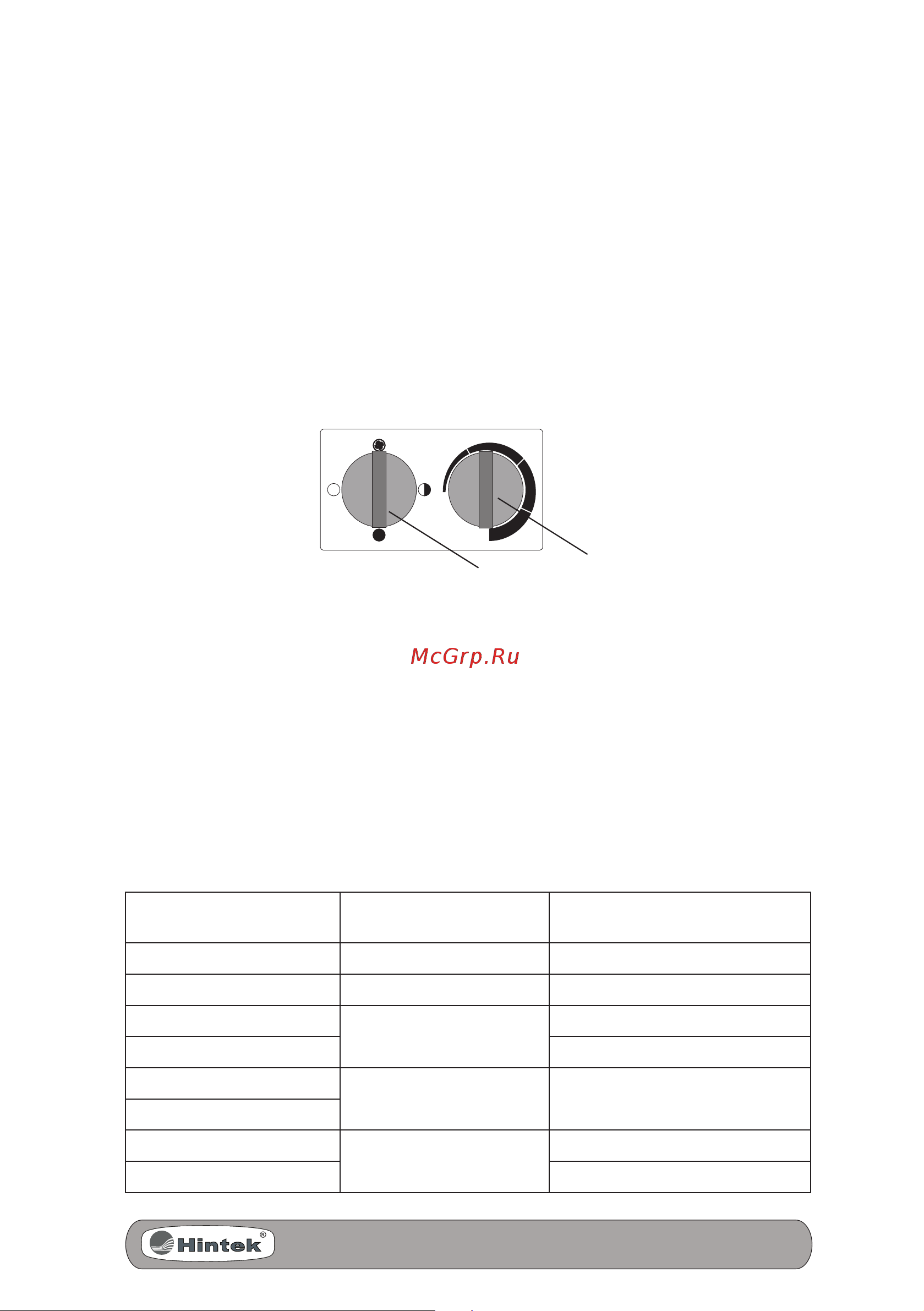

1– переключатель режимов; 2 – терморегулятор;

Рис. 2. Панель шасси

6.1 Установить ручку переключателя режимов в положение «0»,

повернуть ручку терморегулятора в крайнее против часовой стрел-

ки положение.

6.2 Тепловая пушка выпускается без силового кабеля. Для защи-

ты электропроводки от перегрузок, подключение к стационарной

электросети осуществляется через автоматический выключатель.

Для подключения использовать медный многожильный кабель

с параметрами согласно таблице.

Модель

Автоматический

выключатель

Кабель питания

PROF 03220 16А 3-х жильный 1,5мм

PROF 05220 25А 3-х жильный 2,5мм

PROF 06380

16А

5-ти жильный 1,5мм

PROF 09380 5-ти жильный 2,5мм

PROF 12380

25А 5-ти жильный 4,0мм

PROF 15380

PROF 24380

63А

5-ти жильный 6,0 мм

PROF 30380 5-ти жильный 10,0 мм
