8
Приложение

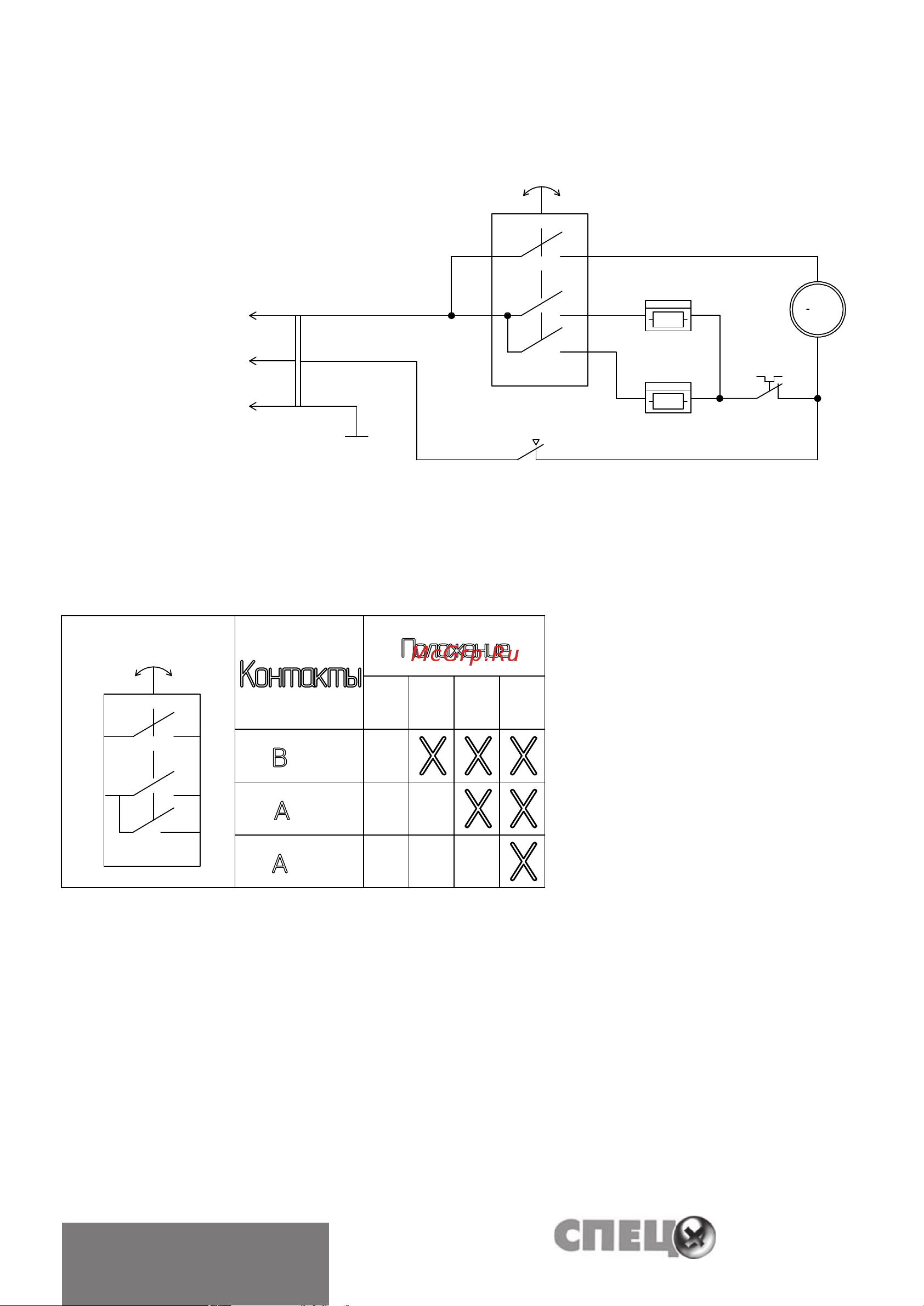

Схема электрическая СПЕЦ-HP-2.003C, СПЕЦ-HP-3.003C
EK1
EK2
M1
M
~
SK1
Схема электрическая принципиальная тепловентилятора HP-2.001C, HP-2.002C,
HP-3.001C, HP-3.002C.
~
220-230В
L
N
PE
SK2
SA1
Схема коммутации переключателя
SA1
Контакты
Положение
1 2 34
В
-4
Х Х Х
А -1
А
-2
Х Х
Х
PDF created with pdfFactory Pro trial version www.pdffactory.com
ЕК1,EK2-нагревательныйэлемент;
М1-электродвигатель;
SA1-переключательрежимовработы;
SK1-защитныйтермостат;
SK2- терморегулятор.
