4. Инструкции по сборке

Извлеките нагреватель из картонной коробки. Если устройство каким-либо

образом повреждено, не используйте его и обратитесь к своему дилеру.

Следующие аксессуары поставляются в картонной упаковке.

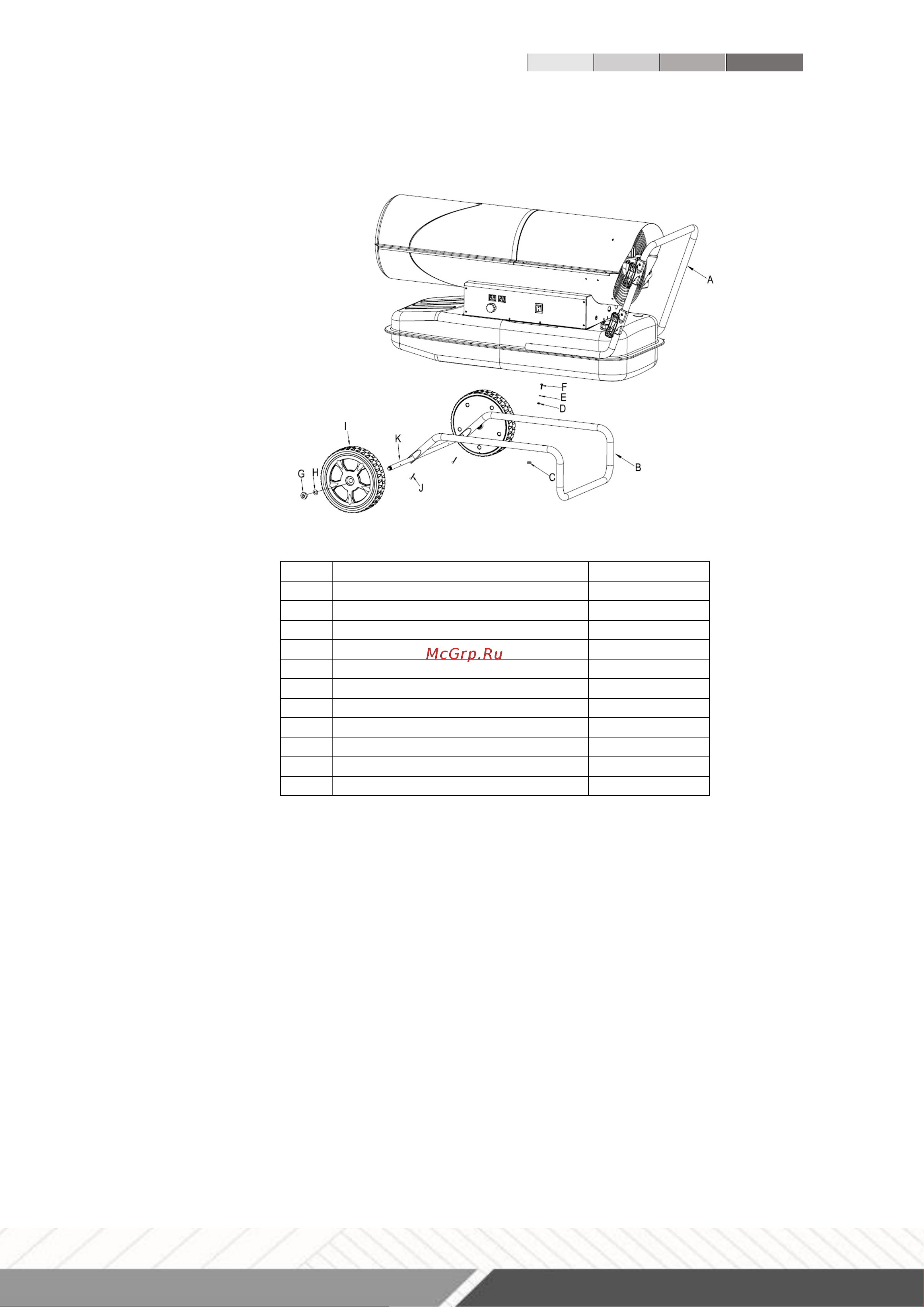

Рис. 1

Для сборки нагревателя действуйте следующим образом (см. Рис. 1):

1. Вставьте вал колеса K в соответствующее отверстие опорной трубы B ，

вставьте шплинт J в соответствующие отверстия; наденьте колесо I на вал колеса

K; наденьте плоскую шайбу H с двух сторон вала, закрутите гайку G, чтобы

зафиксировать колесо на валу.

2. Поместите корпус обогревателя на опорную трубу в сборе, убедитесь, что 4

отверстия ручки А указывают на соответствующие 4 отверстия на опорной трубе

соответственно.

3. Используя винт F, пружинную шайбу E, плоскую шайбу D и гайку C,

прикрепите узел трубы ножек и ручку к резервуару.

Инструкция по установке

• Установите обогреватель на плоскую ровную негорючую твердую

поверхность.

• Выхлопные газы очень вредны для людей и животных, когда выпускаются в

замкнутом пространстве без вентиляции.

Поз.

Описание

Кол-во

Ручка

Труба опоры

Гайка М5

10 или 12

Обычная шайба

10 или 12

Пружинчатая шайба

6 или 8

Винт

10 или 12

Гайка М12

Шайба плоская ø12

Колесо

Шплинт

Вал колеса
