П А С П О Р Т
ВОЗДУШНОЙ ЗАВЕСЫ СЕРИИ "X500A"
Модели: X500A10; X500A20 (без нагрева)
Благодарим за приобретение воздушной завесы Тропик.
Воздушные завесы этой марки имеют современный дизайн, прочный корпус,
защищённый от коррозии, хорошие характеристики по производительности
воздуха. Эти аппараты безопасны в работе, надёжны и отвечают требованиям
ГОСТ.

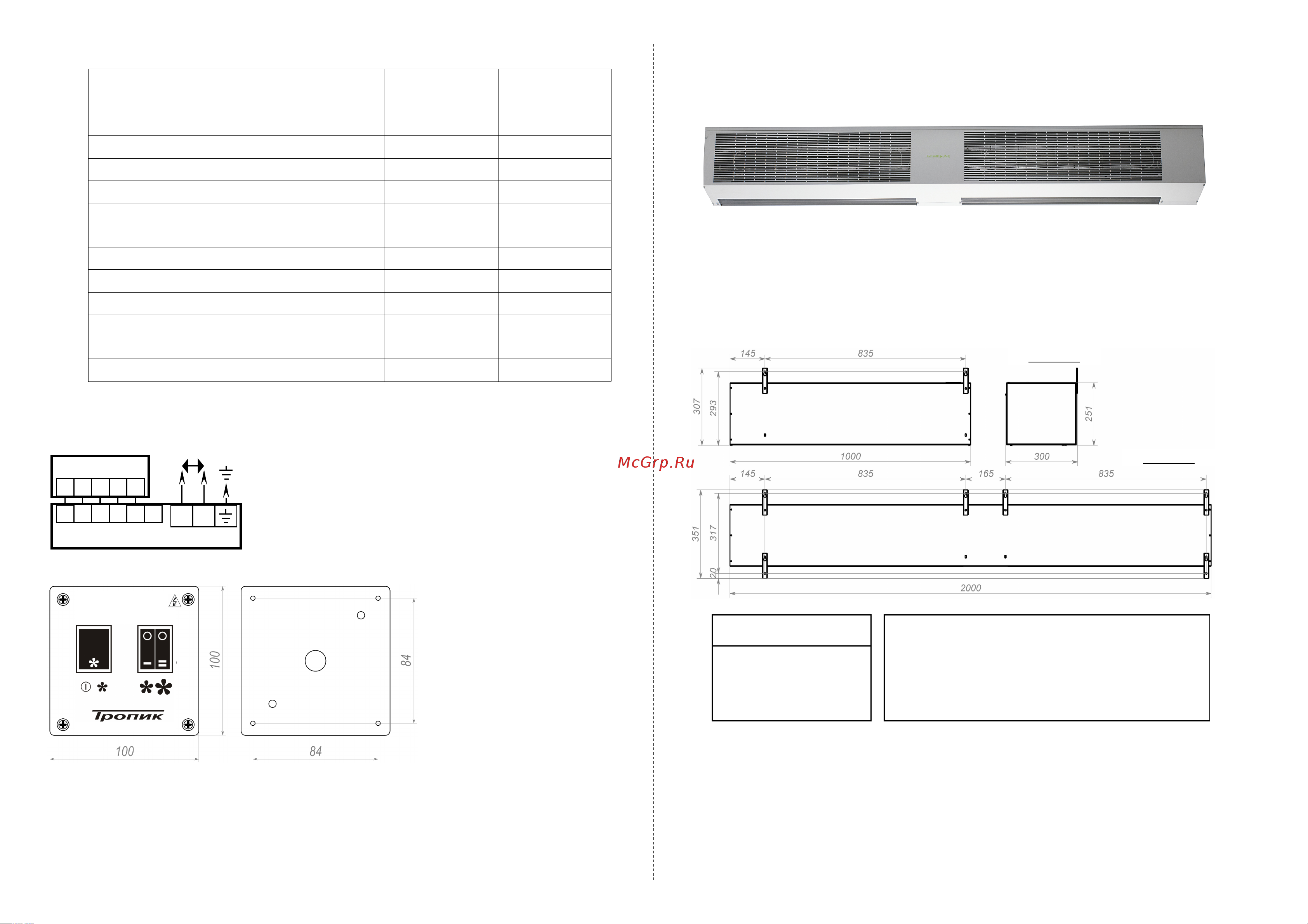

Рис. №1 Габаритные и установочные размеры завес X500A10 и X500A20.
Штамп ОТК
Габаритные и установочные размеры ПДУ 3W на 3 скорости.
В конструкцию, комплектацию или технологию изготовления изделия могут быть внесены изменения.
Такие изменения вносятся в изделие без предварительного уведомления Покупателя и не влекут
обязательств по изменению/улучшению ранее выпущенных моделей.
При выходе завесы из строя обратитесь в ближайший авторизованный сервисный центр
Вашего региона. Адреса сервисных центров указаны в гарантийном талоне.
Изделие имеет защиту от поражения электрическим током класса l.
Исполнение по степени защиты оболочки - IP21., Степень защиты двигателя IP54.
сайт www.tropik-line.ru email: sales@tropik.ru
Приложение
Схема подключения X500A10 и X500A20 к электросети
и пульту дистанционного управления (ПДУ 3W).
завеса
~220В 50Гц
N
Подключить сетевой кабель
и ПДУ согласно маркировке
рядом с клеммной колодкой.
ПДУ
2 3 4
2 3 4 7
1
1 8
L
7
МОДЕЛЬ X500A10 X500A20
Напряжение питания, В ~ 220В 50Гц ~ 220В 50Гц
Номинальный ток, А 2,27 4,55
1
1
16 16
3800 / 2800 7600 / 5600
1000 2000
IP54 IP54
251 251
300 300
17,2 / 19,4 35,1 / 37,6
5 5
62 65
Таблица №1.
Технические характеристики
Сечение сетевого кабеля, (медного) мм²
0,75
Сечение кабеля ПДУ, (медного) мм² 0,5÷0,75
Максимальная скорость на выходе, м/с
Производительность (max / min), м³/ч
Ширина, мм
Класс защиты электродвигателя
Высота, мм
Глубина, мм
Вес (нетто / брутто), кг
Высота установки (не выше), м
Уровень шума, дБ(А)
Производитель - ООО «ТРОПИК ЛАЙН» 129344, г. Москва, ул. Енисейская, д. 2. стр. 2
тел/факс (499)189-18-65, (499)189-20-76
Декларация о соответствии ЕАС №ТС N RU Д-RU.АИ30.В.05123 до 09.09.2020
Изделие соответствует требованиям нормативных документов:
ТР ТС 004/2011, ТР ТС 020/2011 и ТУ 4864-001-18529758-2015.
Срок гарантии 3 (три) года с даты продажи.
Условия гарантии прилагаются. Срок службы изделия 7 (семь) лет.
сайт www.tropik-line.ru email: sales@tropik-line.ru
Х500А10
Х500А20
