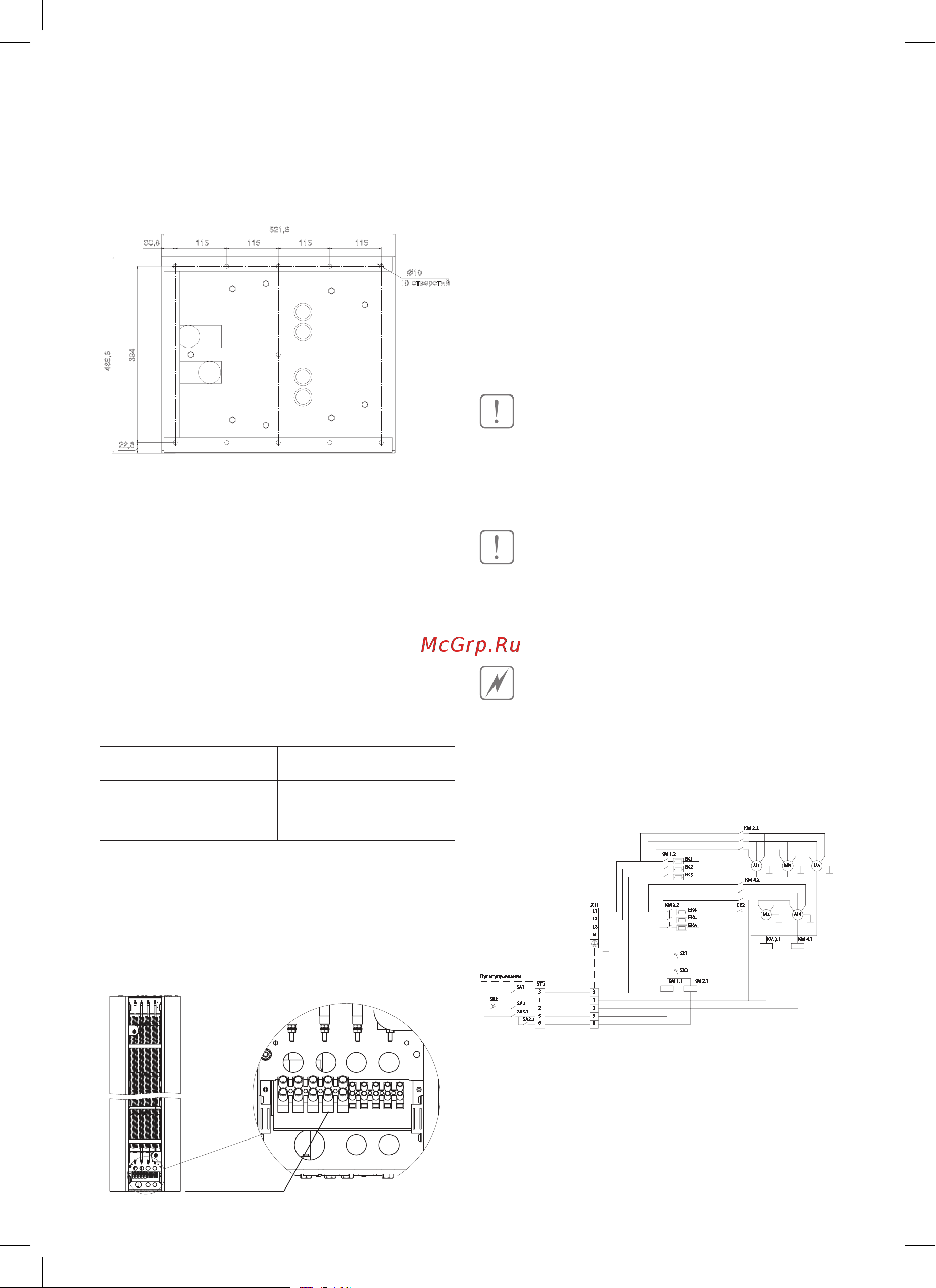

Подготовка к работе

Схема разметки отверстий для монтажа под-

ставки ВНС-DB (вид снизу):

394

115 115 115 115

439,6

22,8

30,8

521,6

Ø10

отверстий

Подключение к электрической сети

Подключение к электросети осуществляется

через автоматический выключатель в соот-

ветствии с «Правилами устройства электроу-

становок». Автоматический выключатель сети

потребителя должен обеспечивать полное

снятие питающего напряжения с изделия.

При монтаже стационарной проводки исполь-

зовать пятижильный кабель с минимальным

сечением жилы по медному проводнику не ме-

нее приведенного в таблице:

Тепловая завеса Автоматический

выключатель

Медный

кабель

ВНС-D20-Т18 (BS/MG/MS) 32 А 5x4,0

ВНС-D22-Т18 (BS/MG/MS) 32 А 5x4,0

ВНС-D25-Т24 (BS/MG/MS) 45 А 5x6,0

Кабель питания и пульт управления подклю-

чаются к клеммной колодке, расположенной в

нижней части завесы за воздухозаборной ре-

шеткой. Для доступа к клеммной колодке ре-

шетка должна быть снята. Клеммная колодка

и ее расположение на рис. ниже:

Клеммная колодка

Монтаж и подключение пульта управления

Для установки пульта управления необходимо,

отвернув винт, снять верхнюю крышку и па-

нель пульта, закрепить пульт на стене, устано-

вить панель и верхнюю крышку (инструкция по

установке и комплект крепежа прилагаются).

Пульт управления подключается в соответ-

ствии с цифровыми маркировками, нанесен-

ными на клеммную колодку завесы и клемм-

ную колодку пульта.

ВНИМАНИЕ!

Пульт управления должен располагаться вне

зоны воздушного потока завесы, иначе рабо-

та терморегулятора будет зависеть от темпе-

ратуры воздушного потока.

ВНИМАНИЕ!

Запрещается подсоединение шины зазем-

ления к водопроводной трубе, линии газос-

набжения, молниеотводу, телефонной или

антенной сети.

ОСТОРОЖНО!

Обязательно должно быть обеспечено зазем-

ление тепловой завесы.

Схема электрическая принципиальная те-

пловых завес ВНС-D20-T18; ВНС-D22-T18

ЕК1

ЕК2

ЕК3

КМ 2.2

ЕК4

ЕК5

ЕК6

КМ 3.2

КМ 4.2

M4M2

КМ 3.1

КМ 4.1

XT1

M1 M3 M5

КМ 1.2

КМ 2.1КМ 1.1

SK2

SK1

SK3

SA1

SA3.2

Пуль

т управления

SK3

SA3.1

SA2

ХТ2

КМ1-КМ4 – контактор магнитный;

М1-М5 – вентилятор;

ЕК1-ЕК6 – электронагреватели;

XT1, XT2 – колодка клеммная;

SA1 – сетевой выключатель;

SA2 – переключатель режима вентиляции;

SA3 – выключатель нагревателей;
