Подключение контроллеров BRC-E и BRC-C

Подготовка к работе

Монтаж тепловой завесы

ВНИМАНИЕ!

При установке, монтаже и запуске в эксплуа-

тацию необходимо соблюдать правила техни-

ческой эксплуатации электроустановок потре-

бителей (ПТЭЭП) и правила по охране труда

при эксплуатации электроустановок.

В задней стенке корпуса завесы имеются пазы

для установки завесы. За эти пазы завеса на-

вешивается на предварительно вмонтирован-

ный в стену крепеж. В качестве крепежа ре-

комендуются шурупы или болты с диаметром

шляпки от 9 до 11 мм. Установочные размеры

завес приведены ниже.

Завеса устанавливается как можно ближе

к верхней стороне проема, при этом необ-

ходимо выдержать расстояние между верх-

ней стенкой корпуса и потолком не менее

100 мм.

Размещение завесы

Перед отверстием воздухозабора и выхода

воздуха не должно быть препятствий.

При монтаже завес должен обеспечиваться

свободный доступ к местам их обслуживания.

Для перекрытия широкого проема допускает-

ся устанавливать несколько завес одного типа

и серии вплотную, создавая непрерывную воз-

душную струю.

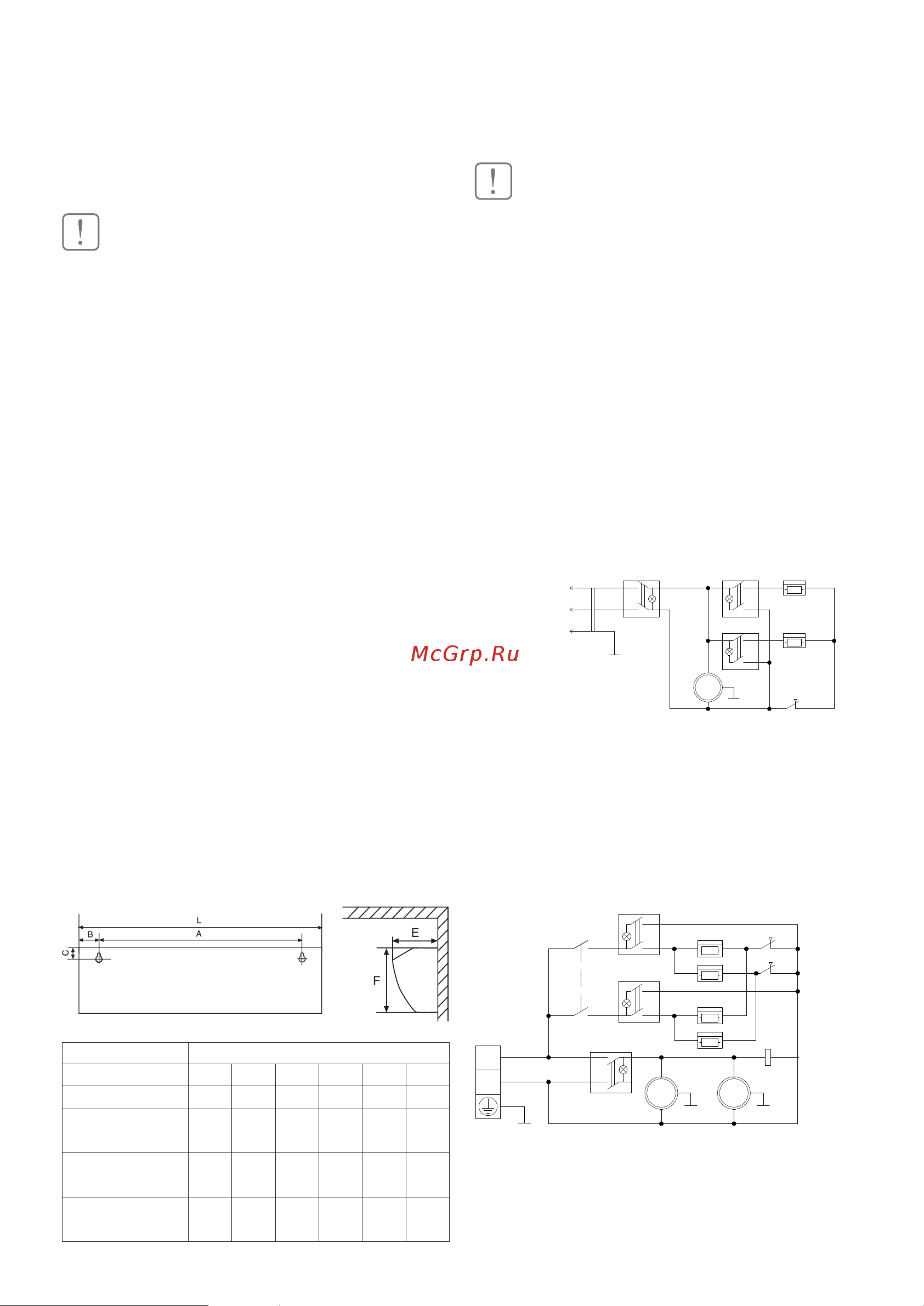

Установочные размеры завес

Схема задней поверхности корпуса

Модель Размеры, мм

L А В С F E

BНС-L06-S03 585 370 108 30 150 155

BНС-L08-S05,

BНС- L08 -S05-M

805 585 108 30 150 155

BНС-L10-S06,

BНС-L10-S06-M

1080 863 108 30 150 155

BНС-L15-S09,

BНС-L15-S09-M

1575 1356 108 30 150 155

Подключение к электрической сети

ВНИМАНИЕ!

Тепловая завеса должна подключаться специ-

алистами, имеющими соответствующую груп-

пу допуска по электробезопасности.

Подключение к электросети осуществляется

через устройство защиты в соответствии с

«Правилами эксплуатации электроустановок»

(ПУЭ). Завеса ВНС-L06-S03 поставляется со

шнуром питания с вилкой, подключенным на

заводе-изготовителе. Для подключения моде-

лей ВНС -L08 -S05, ВНС- L10 -S06, ВНС -L15- S09,

ВНС- L08- S05-M, ВНС- L10 -S06-M, ВНС -L15 -

S09-M необходимо снять крышку на верхней

стенке корпуса, завести шнур питания и под-

ключить его к клеммной колодке.

Схема электрическая принципиальная

ВНС-L06-S03.

EK1– электронагреватель;

SK1 – защитный термостат;

M1 – электродвигатель;

SA1 - сетевой выключатель;

SA2 - выключатель нагревателей.

Схема электрическая принципиальная

ВНС- L08 -S05, ВНС -L08 -S05-M.

EK1,ЕК2 – электронагреватель;

SK1, SK2 – защитный термостат;

КМ1, – электромагнитное реле;

ХТ1 – колодка клеммная;

М1,М2 - электронагреватель.

SA2.1

EK1.1

SA2.2

EK1.2

SA1

SK1

220-230Â

SA2.2

KM1.1

E K 1.1

E K 2.1

E K 1.2

E K 2.2

SK1

SK2

ÕÒ1

KM1.2

SA1

SA2.1
