Тепловая

завеса

Номинальный ток

автоматического

выключателя

Сечение медного кабеля,

мм2

ВНС -L06 S03 16 А Шнур с вилкой в комплекте

ВНС- L08S05, ВНС -L08 S05-M 23 А 3x2,5

ВНС- L10 S06, ВНС -L10 S06-M 32 А 3x4,0

ВНС -L15 S09, ВНС -L15 S09-M 16 А 5x1,5

Подключение пульта управления

Ballu BRC-S

Подключение пульта управления Ballu BRC-S

к завесе производится с помощью кабеля,

входящего в комплект поставки завесы. На

кабеле с двух сторон установлены разъемы

RJ-45.

Для установки пульта выполните следующие

действия:

1. Отсоедините крышку. Для этого аккуратно

отогните фиксаторы с задней стороны

пульта на 1 мм путем нажатия на них через

соответствующие отверстия.

2. Закрепите устройство на стене при помощи

крепежных элементов, используя отверстия в

основании пульта.

3. Проведите кабель в специальное отверстие

в задней стенке корпуса и присоедините его в

RJ разъем.

4. Закройте крышку.

Подключение кабеля к завесе выполняется в

RJ разъем, установленный на задней стенке

завесы.

ВНИМАНИЕ!

Пульт должен располагаться вне зоны воз-

душного потока завесы, иначе работа термо-

регулятора будет зависеть от температуры

воздушного потока.

ВНИМАНИЕ!

При первом включении завесы возможно по-

явление характерного запаха и дыма (проис-

ходит сгорание масла с поверхности электро-

нагревателей). Поэтому рекомендуется перед

установкой включить завесу в режиме подо-

грева на 10 -20 минут в хорошо проветривае-

мом помещении.

Управление прибором

Управление завесами ВНС -L06S03,

ВНС- L08S05 и ВНС -L08S05-M осуществляется

блоком управления, расположенном на

корпусе завесы. Управление завесами

ВНС- L10S06, ВНС- L15 S09, ВНС- L10S06-M и

ВНС- L15 S09-M осуществляется с помощью

выносного проводного пульта Ballu BRC-S.

Пульт Ballu BRC-S, при помощи встроенного

датчика температуры, позволяет поддерживать

необходимую температуру воздуха вблизи

проема и регулировать тепловую мощность

завесы.

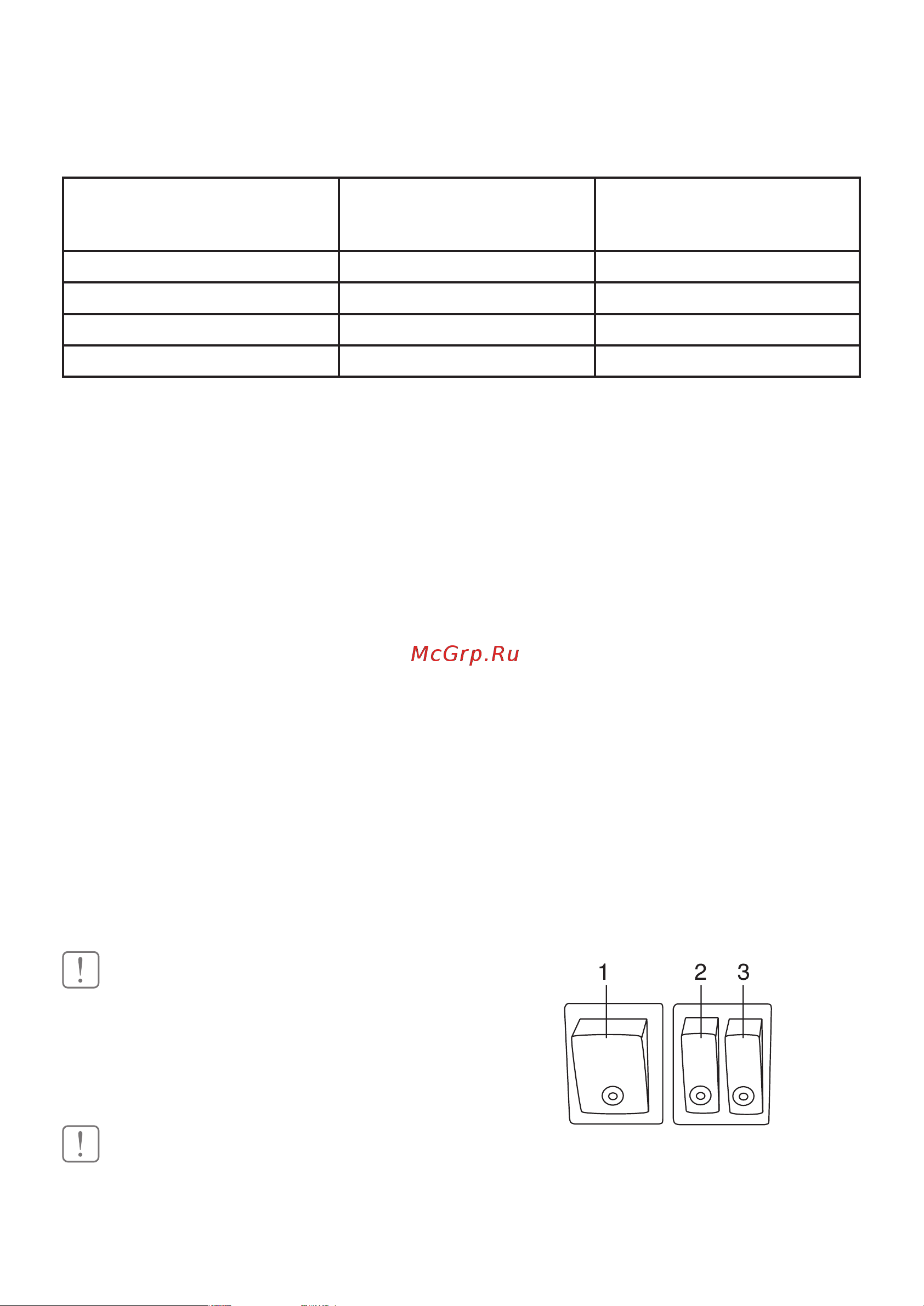

Управление завесами ВНС- L06 S03,

ВНС- L08 S05 и ВНС- L08 S05-M

1 – клавиша включения вентиляторов;

2, 3 – клавиши включения электронагревате-

лей.

Перед включением завесы клавиши управле-

Подключение пульта управления Ballu BRC-S

Номинальный ток автоматического выключателя и сечение подводимого кабеля должны соот-

ветствовать таблице ниже.
