12

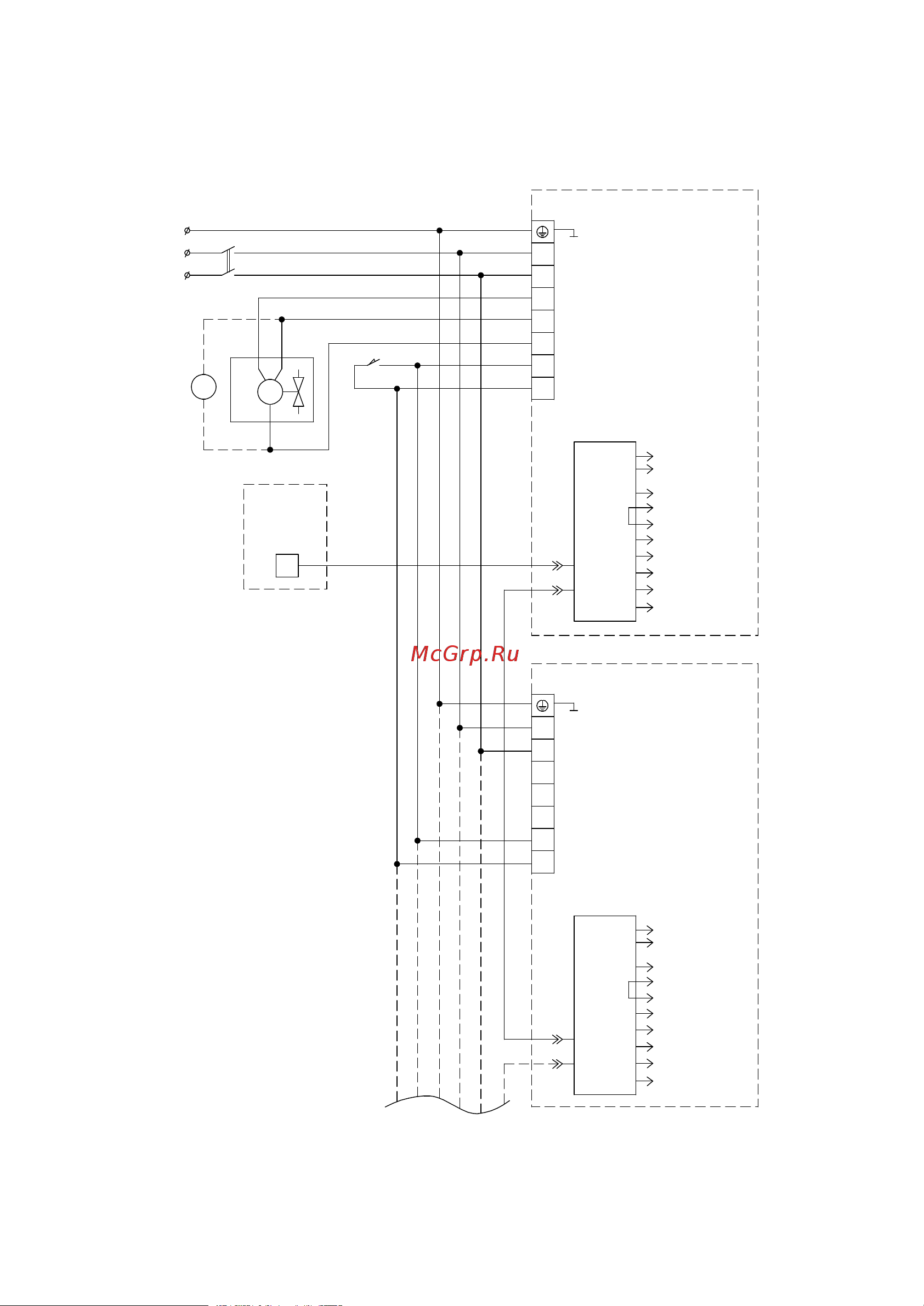

Схема электрическая принципиальная завес BHC-U15W40-PS, BHC-U20W55-PS
при групповом подключении к пульту BRC-D2
DOOR
GND
L1
L2
L3
L4
L5
Х5 IN
Х5 OUT
RJ45
RJ45
ACL
ACN
Тепловая завеса
QF1 - автоматический выключатель (диф.автомат).
ХТ1, ХТ2 - колодка клеммная;
SQ1 - концевой выключатель (дверной контакт);
YA1 - электромагнитный вентиль;
М1 - насос;
А1, А2 - плата управления.
A1
RJ45
Пульт
управления
N
L
ХТ1
1
2
3
Сеть ~230В
SQ1
open
( NO)
closed
( NC)
N
YA1
М
М
M1
DOOR
GND
L1
L2
L3
L4
L5
Х5 IN
Х5 OUT
RJ45
RJ45
ACL
ACN
Тепловая завеса
A2
N
L
ХТ2
4
5
1
2
3
QF1
4
5
Схема группового подключения воздушных завес с пультом BRC-D2.
Подключение к электрической сети
