15
Управление прибором
Управление прибором
Управление завесами с водяным теплообмен-
ником осуществляется с помощью выносного
проводного пульта BRC-D2. Пульт BRC-D2, при
помощи встроенного датчика температуры,
позволяет поддерживать необходимую темпе-
ратуру воздуха вблизи проема и регулировать
тепловую мощность завесы.
Управление безнагревными завесами осущест-
вляется с помощью выносного проводного
пульта BRC-F. При подключенном магнитном
дверном контакте (концевом выключателе) к
завесе в момент открытия защищаемого про-
ема обеспечивается автоматический переход
завесы в максимальный режим вентиляции.
Подключение пульта управления к завесе
производится с помощью кабеля, входящего
в комплект поставки завесы. На кабеле с двух
сторон установлены разъемы RJ-45.
Для установки пульта выполните следующие
действия:
1. Отсоедините крышку. Для этого аккуратно
отогните фиксаторы с задней стороны
пульта на 1 мм путем нажатия на них через
соответствующие отверстия.
2. Закрепите устройство на стене при помощи
крепежных элементов, используя отверстия в
основании пульта.
3. Проведите кабель в специальное отверстие
в задней стенке корпуса и присоедините его в
RJ разъем.
4. Закройте крышку.

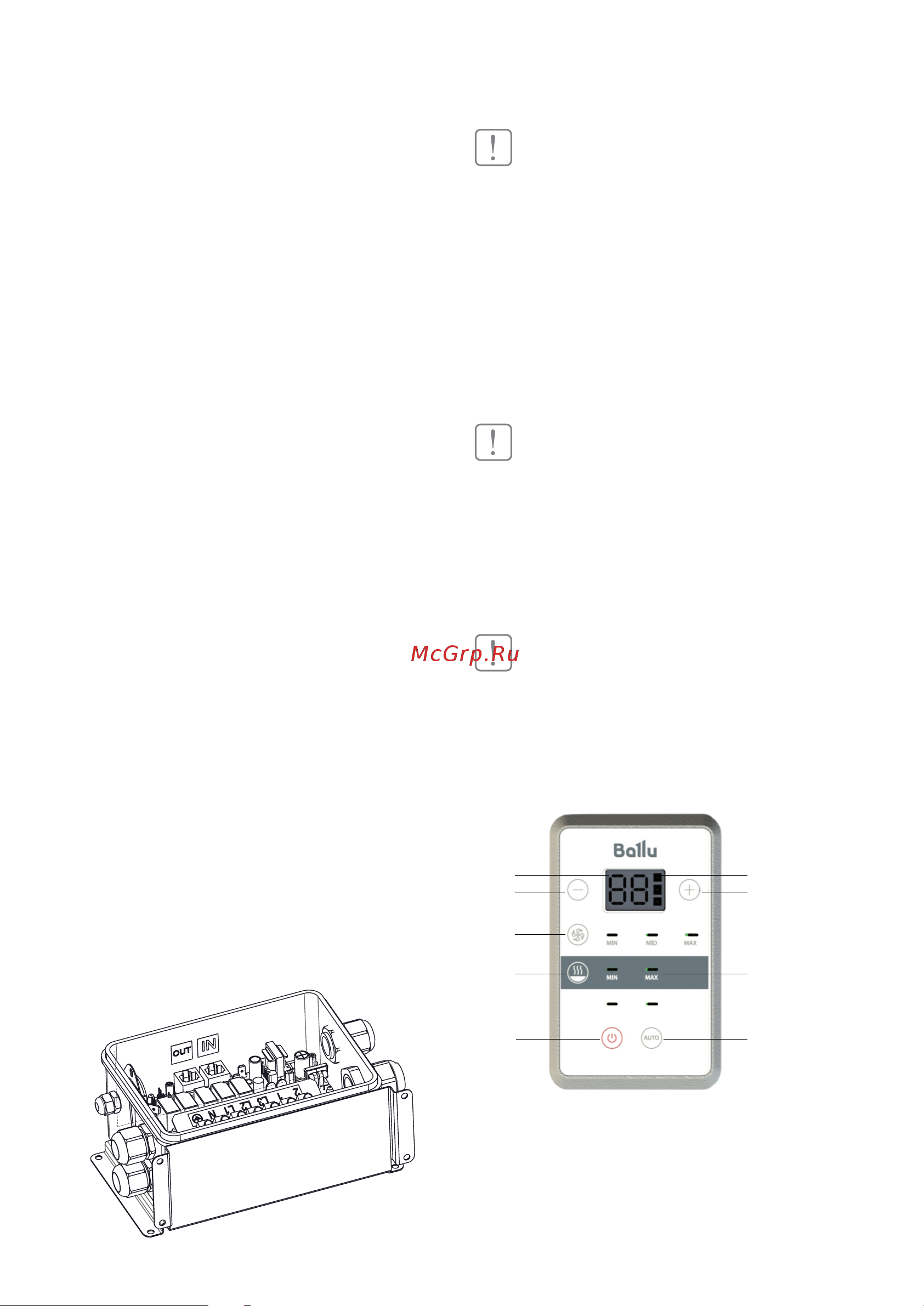

Подключение кабеля к завесе выполняется в
RJ разъем с надписью "In", размещенный на
плате питания. Плата питания размещена в
герметичном корпусе, размещенном на задней
поверхности завесы (см. рисунок).
ВНИМАНИЕ!
В конструкции предусмотрена возможность
подключения нескольких завес к одному пульту
управления. Подключение осуществляется в
соответствии с принципиальными схемами,
приведенными далее. Пульт управления
подключается к первой (ведущей) завесе в
разъем "IN" для подключения последующей
(ведомой) завесы необходимо соединить
разъем "Out" ведущей завесы с разъемом "In"
ведомой. Количество завес, подключенных к
одному пульту не более 63.
ВНИМАНИЕ!
Не допускается групповое подключение завес
с разными источниками тепла (завес с водяным
теплообменником с завесами с электрическими
нагревателями). Не допускается групповое
подключение безнагревных завес с завесами
с электрическими нагревателями и водяным
теплообменником.
ВНИМАНИЕ!
Пульт должен располагаться вне зоны
воздушного потока завесы, иначе работа
терморегулятора будет зависеть от
температуры воздушного потока.
Управление завесами пультом управления
8
2
5
3
1
9
6
4
7
1) Кнопка POWER — осуществляет включение и
выключение завесы;
2) Кнопка включения вентиляции;
3) Кнопка включения режимов нагрева;
4) Светодиодные индикаторы режимов работы;
5) Кнопка уменьшения значения температуры/
перехода в меню;
