Серия 200 Комфорт без источника тепла

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Воздушные завесы серии 200 «Комфорт» без источника тепла, далее по тексту завесы, предназначены для

защиты проёмов холодильных и морозильных камер и хранилищ от прямого контакта с теплым наружным

воздухом. Завесы должны быть установлены в отапливаемом помещении снаружи холодильной камеры и

всасывать воздух помещения. Завесы могут использоваться для разделения открытого пространства торговых

залов на зоны с различными температурными режимами. В отдельных случаях, даже при внутренней установке

завес, они могут служить для защиты кондиционируемых рабочих зон общественных и административных зданий.

Для данной серии и типа завес рекомендуемая проектная высота защищаемого проёма при горизонтальной

установке должна составлять до 2,5 метров.

В общем случае завеса состоит из:

• стального оцинкованного корпуса с полимерным покрытием и съёмной лицевой панели;

• диаметрального (тангенциального) вентилятора;

• ТЭН-резистора, регулирующего частоту вращения электродвигателя;

• корпусных элементов с резьбовыми отверстиями для крепления и монтажа;

• люка для подключения питания от сети переменного тока к входным клеммам завесы;

• проводного пульта со встроенным термостатом, подключённого к завесе кабелем управления стандартной

длины от 1,8 до 2,6 метра, в зависимости от модели.

ТМ330004

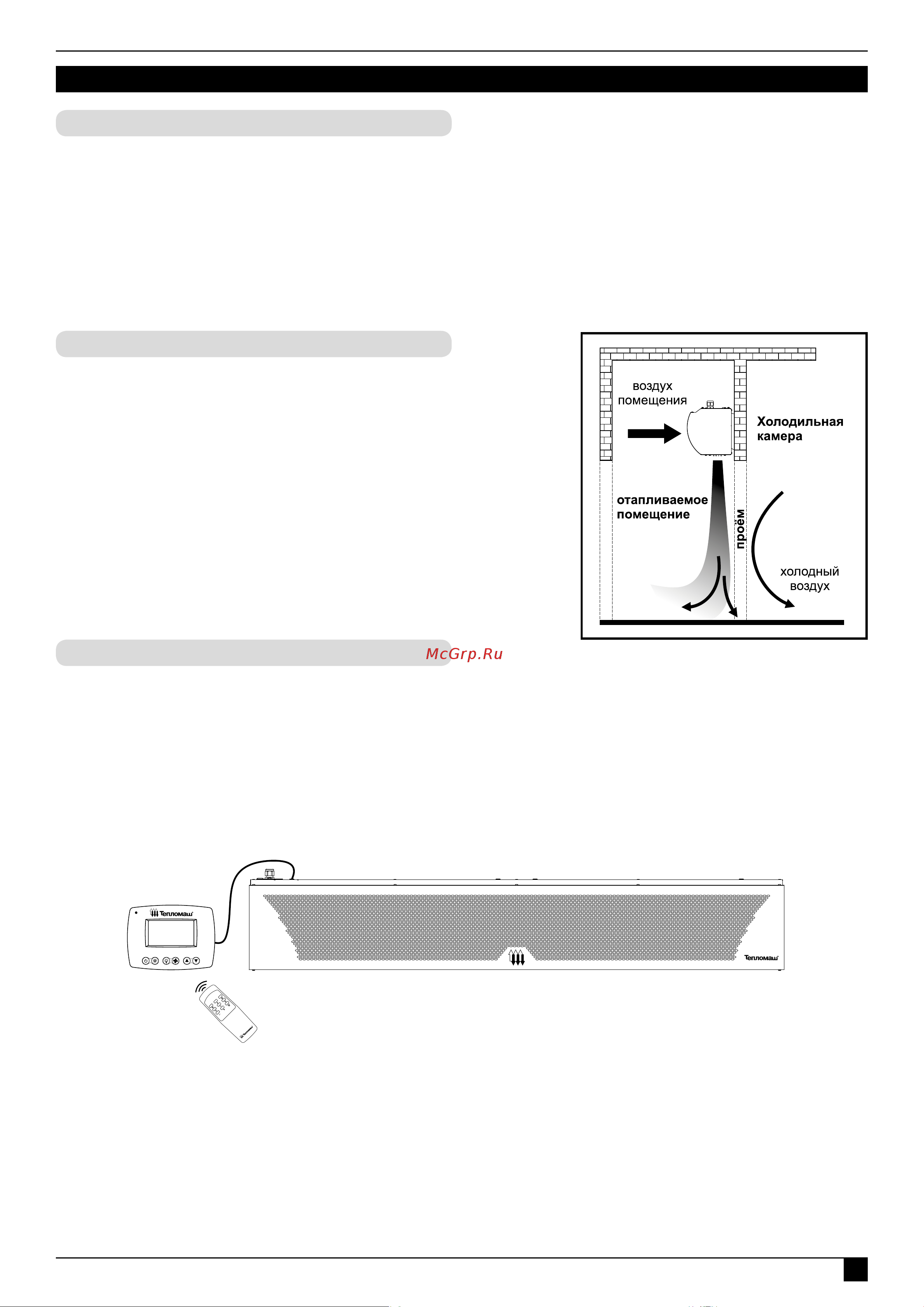

Вентилятор, установленный внутри завесы, всасывает

наружный воздух и выбрасывает его через сопло в виде мощной

узконаправленной струи. В соответствии с назначением завесы

данной серии должны оказывать шиберующее воздействие т.е.

струйное противодействие вытеканию холодного воздуха из

защищаемого проёма (рисунок справа). Струи завесы препятствуют

вытеканию холодного воздуха через открытый проём в отапливаемое

помещение и затеканию в камеру тёплого воздуха помещения.

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Назначение

ТМ310173

Принцип действия

Основные детали и узлы

Конструкция воздушных завес может состоять из одного вентиляторного блока или нескольких в зависимости от

их длины, серии и модели. Завесы с условной длиной 1 метр включают один вентиляторный блок, а 1,5 метра -

два вентиляторных блока.

Вентиляторный блок состоит из диаметрального (тангенциального) вентилятора, который, в свою очередь, состоит из:

• рабочего колеса радиального типа;

• внешнероторного электродвигателя переменного тока;

• воздуховыпускного окна/сопла с жесткозакрепленной решёткой/жалюзи.
