Серия 200 Комфорт без источника тепла
23
МОНТАЖ
Особенности монтажа:
Монтаж завесы с вертикальной установкой
производится внутри помещения, с боковой
стороны проёма и как можно ближе к
нему. Ширина и эффективная длина струи
должна соответствовать размерам дверного
проёма или расчётам проекта. В ситуации,
когда необходимо осуществить монтаж
завесы сбоку проёма, который достаточно
высок, можно расположить одновременно
несколько устройств, но вплотную друг к
другу.
Проводной пульт с электронным
термостатом следует устанавливать в таком
месте, где он быстро отреагирует на общие
изменения температуры в помещении. В
этом месте циркуляция воздуха должна
быть свободной. Следует избегать
установку пульта под прямым потоком
воздуха из завесы, вблизи теплового
излучения (телевизоры, обогреватели,
холодильники), под прямыми солнечными
лучами, а также в помещениях, где есть
риск прямого воздействия на него влаги или
возникновение конденсата.
проём
стена
min 0,3 м
min 1,5 м
max D
max 2,5 м
ТМ310166

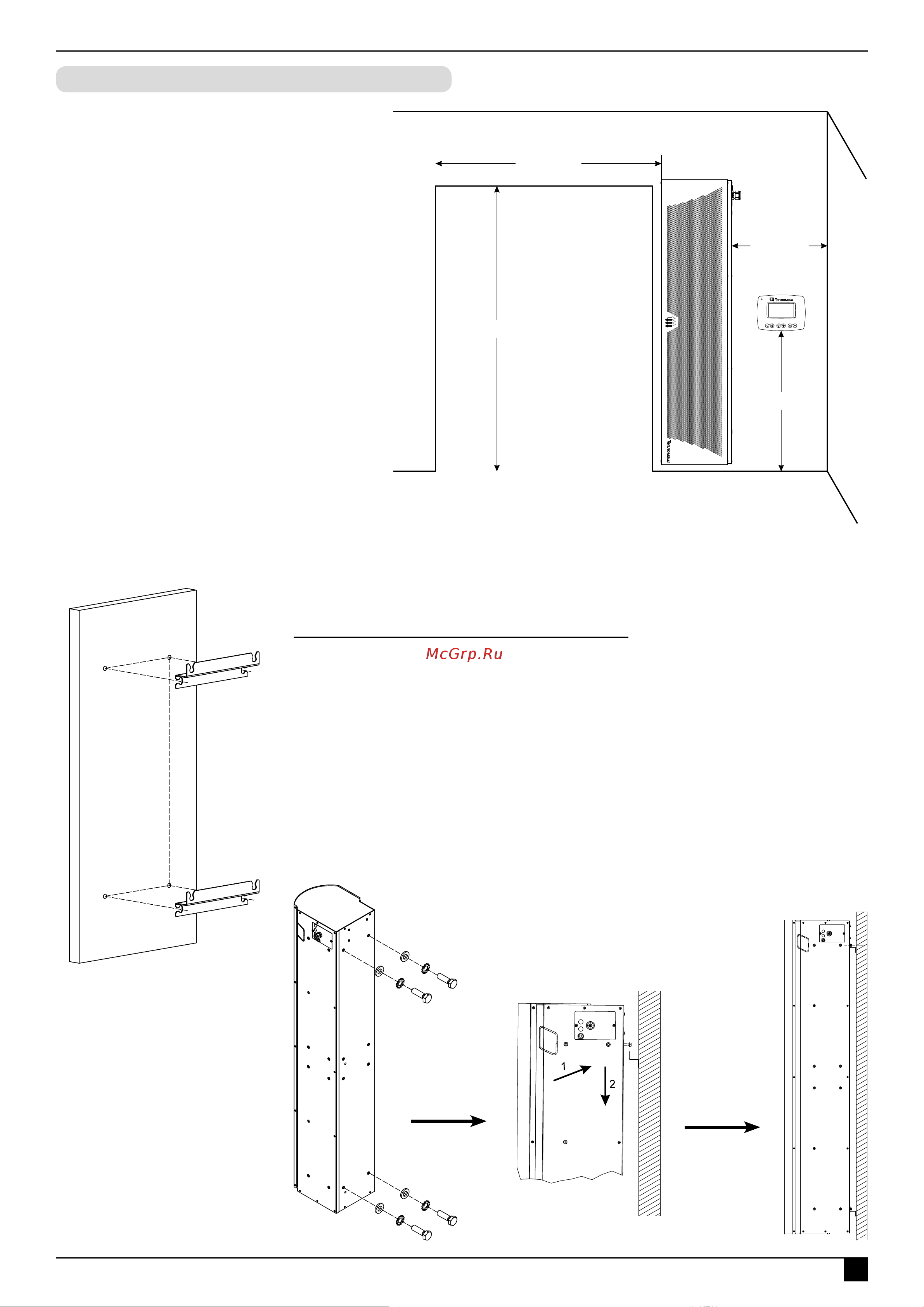

Основные этапы монтажа:
Монтаж на входящие в комплект кронштейны.
1. Убедитесь в прочности стены перед монтажом завесы.
2. Приложите крепление к стене, с помощью строительного уровня
отрегулируйте положение кронштейна, поставьте метки мест для
просверливания отверстий.
3. Перед сверлением, в целях предосторожности, проверьте нет ли рядом
электрических кабелей. Проделайте в стене четыре отверстия Ø8 мм.
4. Закрепите кронштейны к стене, используя надёжные виды крепежа (в
комплект монтажа не входят).
5. Проденьте зубчатую и плоскую шайбу в четыре болта М6 (входят в комплект
монтажа).
6. Вкрутите наполовину болты в две верхние и нижние гайки-заклёпки завесы.
7. Далее следует навесить завесу на кронштейны и затянуть болты, используя
гаечный ключ на 10 мм.
A
2
130 мм
стена
ТМ310180
ТМ310043
Этапы 5-6
Этапы 1-4
Этап 7
ТМ310055
ТМ310056
Вертикальная установка
