Серия 200 Комфорт без источника тепла

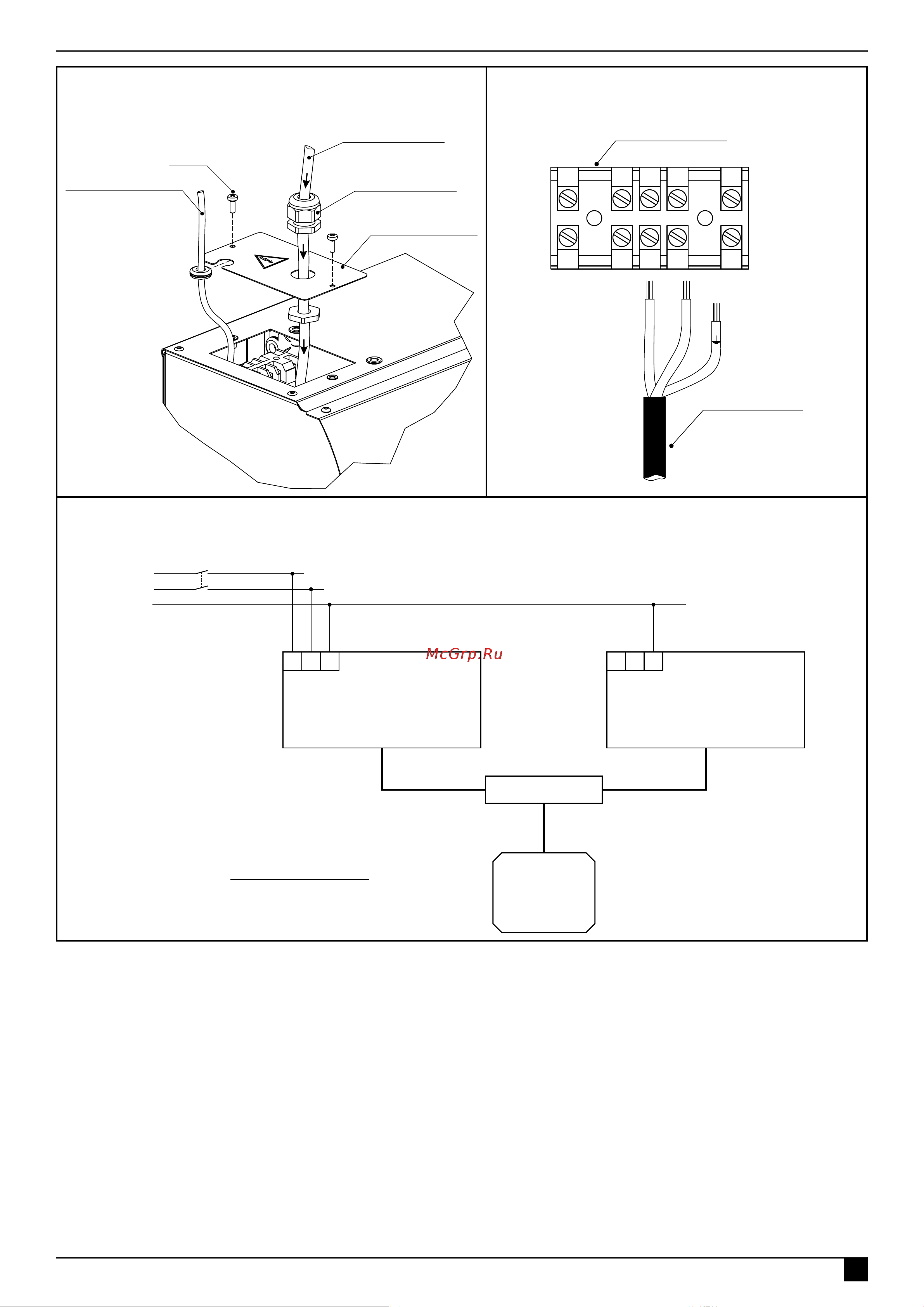

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Монтажный люк завесы

крышка

монтажного люка

кабельный ввод

кабель питания

кабель управления

винт

Подключение кабеля питания ~220 (230) В

клеммная колодка

L N

кабель питания

Схема подключения группы завес к однофазной сети переменного тока с напряжением ~220 (230) В

Ведущая завеса

Монтажная коробка

Ведомая завеса

Master Slave

Условные обозначения:

*QF - автоматический выключатель

Кабель управления

(Master)

Кабель управления

(Slave)

Кабель управления

5*0,5 мм

1/N/PE ~ 220 В 50 Гц

QF*

ТМ310175

ТМ310167

ТМ310168

Пульт HL10

Подключение кабелей управления завес

к монтажной коробке указано в разделе

«Управление: Управление группой»
