Подключение к электрической сети

ВНИМАНИЕ!

Тепловая завеса должна подключаться специалистами, имеющими соответствующую

группу допуска по электробезопасности.

Подключение к электросети осуществляется через автоматический выключатель в

соответствии с «Правилами эксплуатации электроустановок». Необходимо снять

крышку на верхней стенке корпуса, завести шнур питания и подключить его к

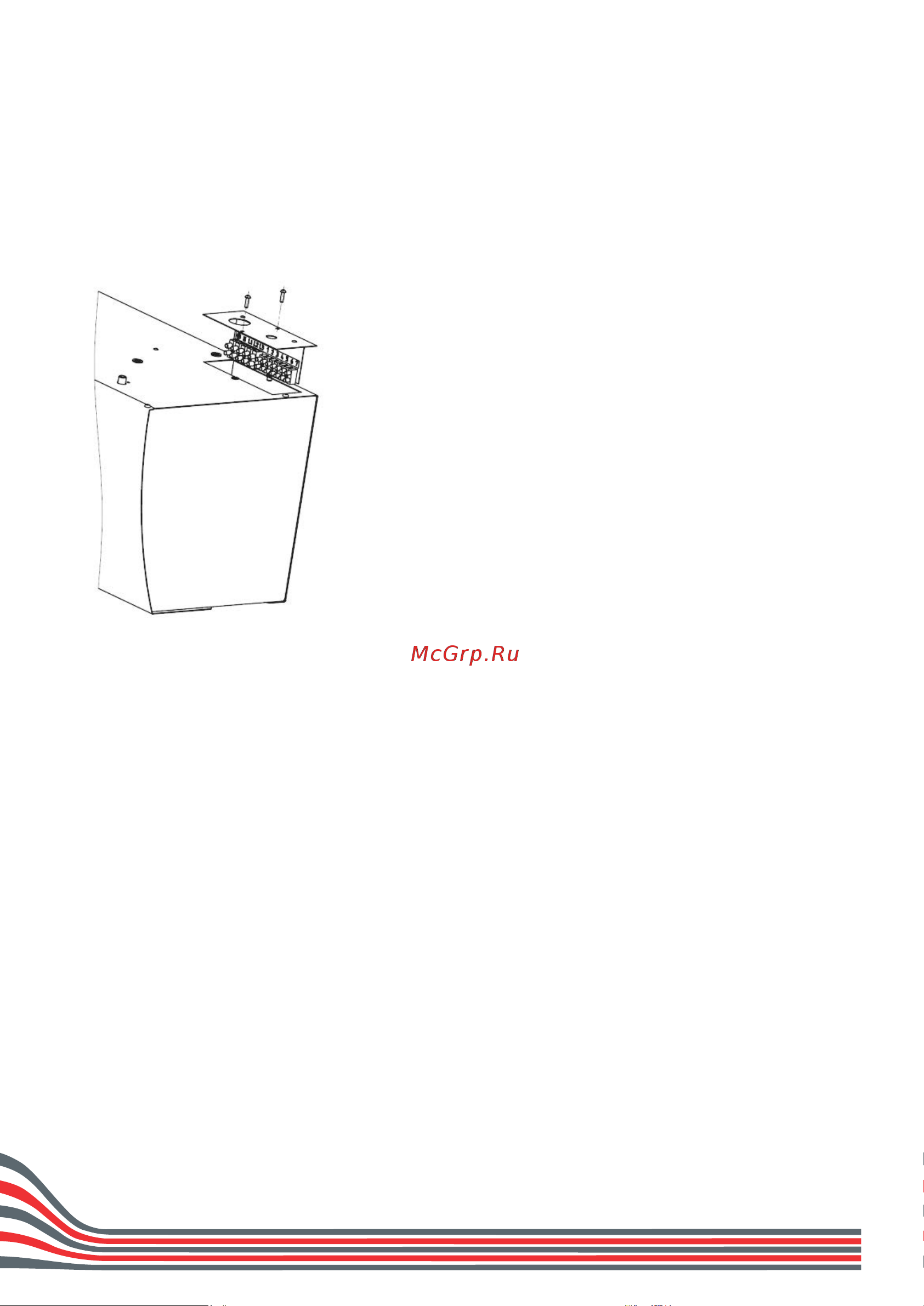

клеммной колодке. Расположение клеммной колодки приведено на рисунке:

Далее приведены электрические схемы завес.

ВНИМАНИЕ!

Завеса RT-0610-3.5-Y (220

380) изначально предназначена для подключения к

однофазной сети 230 В. Также завесу RT-0610-3.5-Y (220

380) можно подключить и

к трехфазной сети 400 В. Для этого необходимо удалить перемычку между клеммами

L, L1, L2 и L3.

Ниже указаны схемы электрические принципиальные силовой части завесы RT-

0610-3.5-Y (220

380) для подключения к однофазной сети 230 В, в соответствии со

схемами для завес, соединенные для трезфазной сети.
