П А С П О Р Т
ВОЗДУШНОЙ ЗАВЕСЫ С ПОДВОДОМ ВОДЫ СЕРИИ "X400W"
Модели: X416W10; X432W20
Благодарим за приобретение тепловой завесы Тропик. Тепловые завесы
этой марки имеют современный дизайн, прочный корпус, защищённый
от коррозии, хорошие характеристики по производительности нагретого
воздуха. Эти аппараты безопасны в работе, надёжны и отвечают
требованиям ГОСТ, принятым для такой техники.

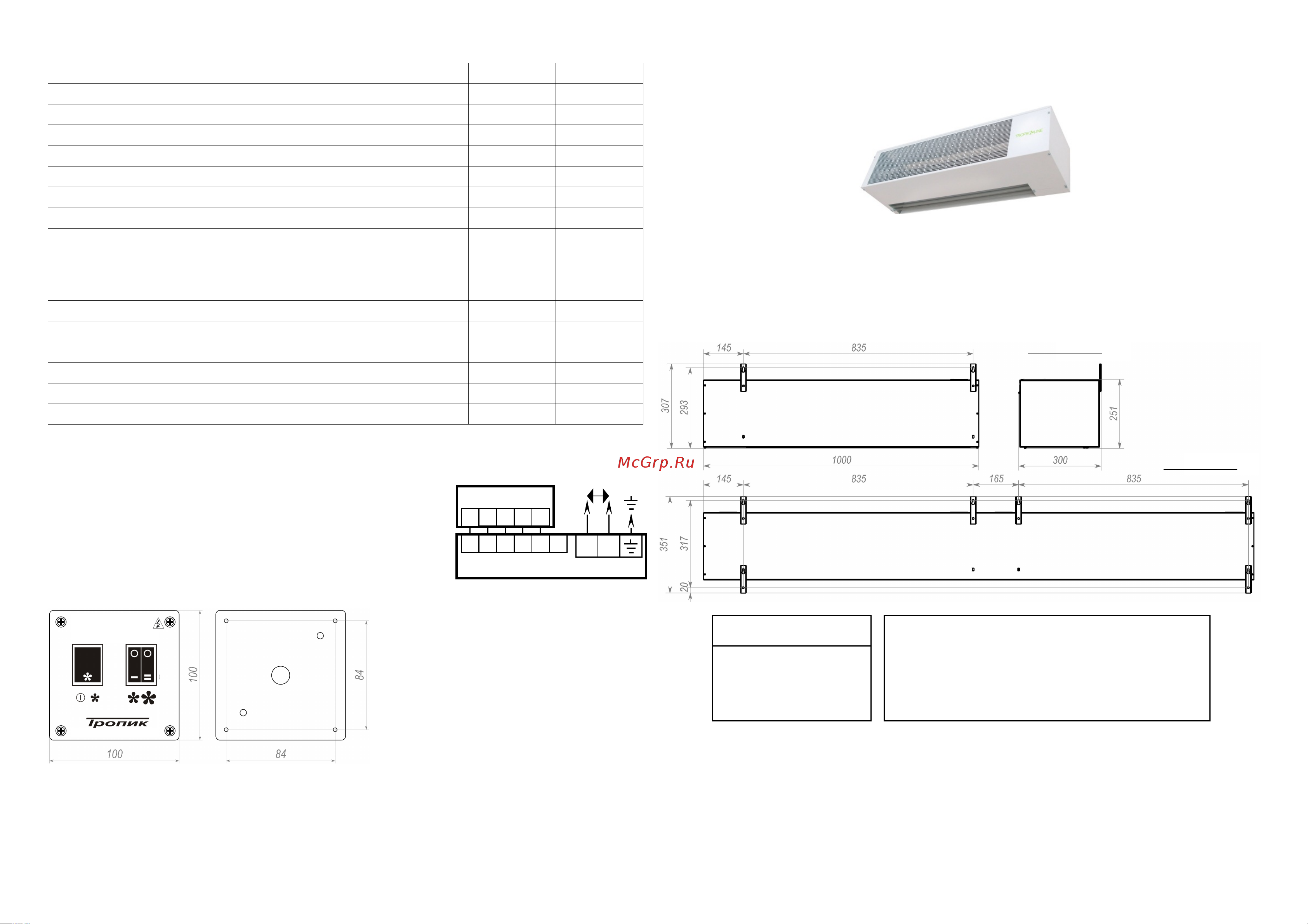

Рис. №1. Габаритные и установочные размеры завес серии X400W
Штамп ОТК
модель X416W10
модель X432W20
МОДЕЛЬ X416W10 X432W20
16,5 33
18,3 36,5
Напряжение питания, В ~ 220В 50Гц ~ 220В 50Гц
Номинальный ток, А 1,14 2,27
12,5 12,5
2750 / 2000 5500 / 4000
19,2 / 24,0 19,2 / 24,0
1000 2000
251 251
300 300
17,0 / 18,1 36,1 / 37,4
до 4 до 4
60 63
25 25
Мощность (t воды 95º/70ºС, t воздуха 15ºС), кВт
Мощность (t воды 150º/70ºС, t воздуха 15ºС), кВт
Сечение сетевого кабеля и кабеля ПДУ (медного), мм² 0,75 0,75
Максимальная скорость потока воздуха, м/с
Производительность (max / min), м³/ч
Разница температур воздуха на входе и выходе (max продув /
min продув ) при t поступающей воды 95ºС, t выходящей воды
70ºС, t окружающего воздуха 15ºС, °C
Ширина, мм
Высота, мм
Глубина, мм
Вес (нетто / брутто), кг
Рекомендуемая высота установки, м
Уровень шума (не более), дБ(А)
Максимальное давление (не более), атм
Таблица №1
В конструкцию, комплектацию или технологию изготовления изделия могут быть внесены изменения.
Такие изменения вносятся в изделие без предварительного уведомления Покупателя и не влекут
обязательств по изменению/улучшению ранее выпущенных моделей.
При выходе завесы из строя обратитесь в ближайший авторизованный сервисный центр
Вашего региона. Адреса сервисных центров указаны в гарантийном талоне.
Изделие имеет защиту от поражения электрическим током класса l.
Степень защиты оболочки — IP21.
сайт www.tropik-line.ru email: sales@tropik-line.ru
Приложение.
Схема подключения X416W10 и X432W20 к электросети
и пульту дистанционного управления (ПДУ 3W).
завеса
~220В 50Гц
N
Подключить сетевой кабель
и ПДУ согласно маркировке
рядом с клеммной колодкой.
2 3 4
2 3 4
7
1
1 8
L
7
ПДУ 3W
Габаритные и установочные размеры ПДУ 3W на 3 скорости.
Производитель - ООО «ТРОПИК ЛАЙН» 129344, г. Москва, ул. Енисейская, д. 2. стр. 2
тел/факс (499)189-18-65, (499)189-20-76
Изделие соответствует требованиям нормативных документов:
ТР ТС 004/2011, ТР ТС 020/2011 и ТУ 4864-001-18529758-2015.
Срок гарантии 3 (три) года с даты продажи.
Условия гарантии прилагаются. Срок службы изделия 7 (семь) лет.
сайт www.tropik-line.ru email: sales@tropik-line.ru
