шасси. Трубчатые нагреватели расположены внутри корпуса между вентилято-

ром и решеткой (поз.4 рис.1)., закрывающей их с лицевой стороны пушки.

6.3 Воздушный поток, втянутый вентилятором в корпус, проходя между пет-

лями трубчатых нагревателей, нагревается и подается в помещение через ре-

шетку.

Работа тепловентилятора возможна в одном из следующих режимов:

- режим 0 - вентиляция без нагрева;

- режим 1 - вентиляция с включением электронагревательных элементов на

50% мощности;

- режим 2 - вентиляция с включением электронагревательных приборов на

полную мощность.

6.4 Электрическая схема тепловентилятора представлена в Приложении2 рис 1.

7. Порядок работы

7.1 Установить ручку переключателя режимов в положение «0», повернуть

ручку терморегулятора в крайнее против часовой стрелки положение (рис.2).

7.2 Для подключения к стационарной электросети, тепловентилятор комплек-

туется сетевой вилкой (установлена на корпусе тепловентилятора) и ответной

сетевой розеткой. Кабель питания в комплект поставки не входит.Схему распо-

ложения контактов на вилке см. рис 2. Приложения 2.

7.3 Для защиты электропроводки от перегрузок подключение к стационар-

ной электросети осуществляется через автоматический выключатель номиналом

16 А. Кабель питания и сетевую розетку подключить в соответствии со схемой

подключения (см. рис.3 Приложения 2). Сечение жил кабеля питания должно

быть не менее 1,5 мм

(для медной жилы).

Внимание! Работы должен проводить специалист, имеющий допуск на

проведение работ с электрооборудованием напряжением до 1000 В.

7.4 Вентиляция (режим 1).

7.4.1 Включение.

Для включения тепловентилятора в режиме вентиляции необходимо уста-

новить переключатель режимов (поз.1) в положение “Включено” « 1 » при этом

начинает работать вентилятор.

7.4.2 Выключение.

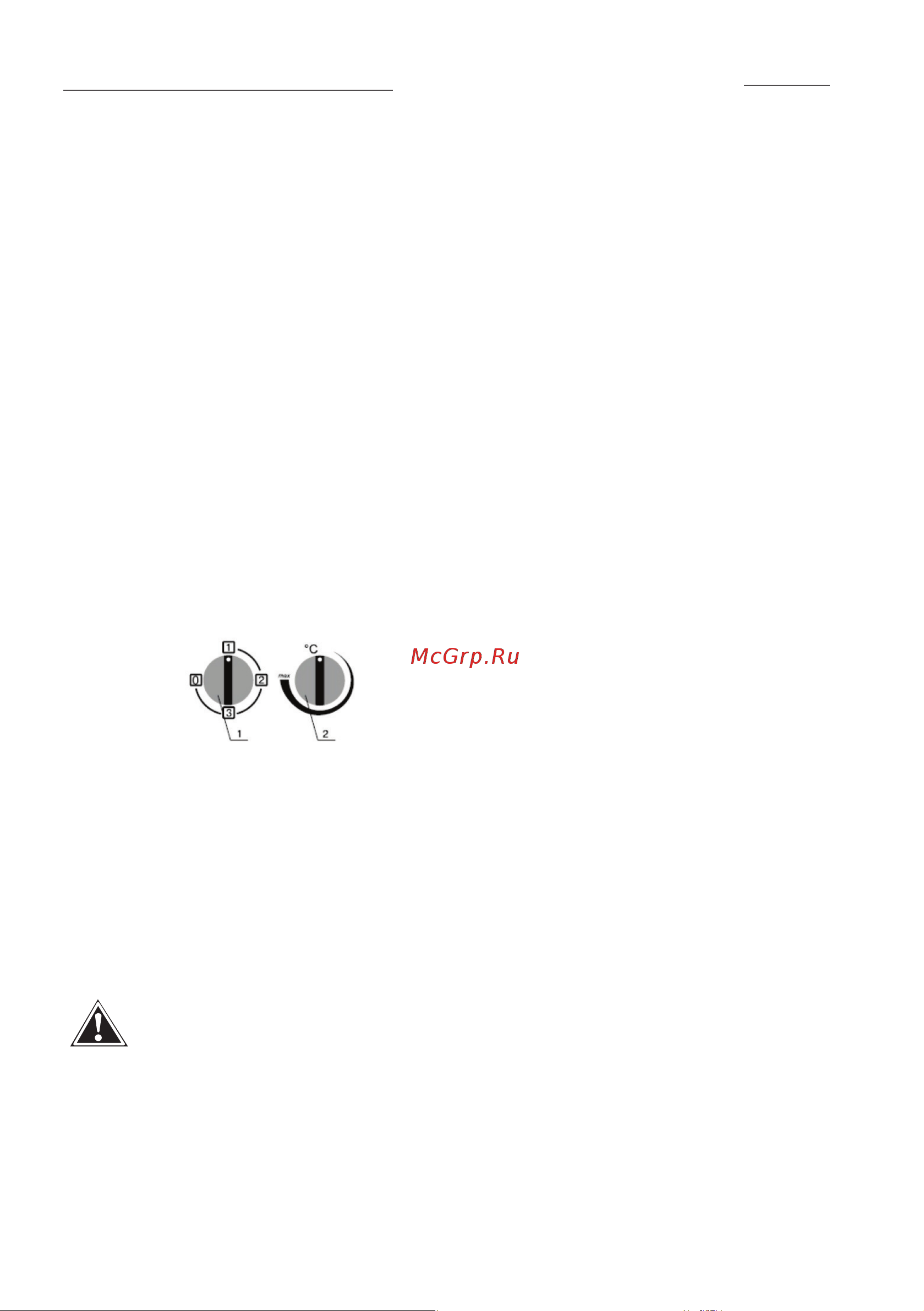

1 - переключатель режимов

2 - терморегулятор

рис.2. Блок управления
