6
При повреждении шнура питания следует обратится в специализирован-
ные ремонтные мастерские для его замены.
ВНИМАНИЕ! Не пользуйтесь тепловентилятором в непосредственной
близости от ванны, душа или плавательного бассейна.
Запрещается эксплуатация тепловентилятора без заземления.
Во избежание ожогов не прикасайтесь к горячим поверхностям. Переноси-
те прибор только за ручку.
Ограничьте доступ детей и животных
к тепловентилятору.
ВНИМАНИЕ!
Нарушение правил использования данного оборудования мо-
жет привести к его повреждению. Повреждение электропри-
бора из-за нарушений требований, описанных в данном руко-
водстве, исключает возможность бесплатного гарантийного
ремонта, а также может привести к травмам и пожару.
При первом включении тепловентилятора возможно появление запаха
гари и дыма (происходит сгорание масла с поверхности электронагревателей).
Рекомендуется перед использованием включить тепловентилятор в режиме
подогрева на 10-20 минут в хорошо проветриваемом помещении.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Технические характеристики указаны в таблице 1.
Таблица 1
ПАРАМЕТР / МОДЕЛЬ ТВK-2000 МИНИ
Напряжение питания, В~ГЦ ~230/50
Потребляемая мощность
в режиме 1, кВт
1
Потребляемая мощность
в режиме 2, кВт
2
Номинальный ток в режиме 1 / 2, A 4,4 / 8,7
Производительность, м
3
/ч 120
Нагревательный элемент керамика
Защита от перегрева
Степень защиты IP24
Габариты прибора, см 18 x 19,3 x 18,8
Габариты упаковки, см 19,7 x 20,5 x 19,7
Масса брутто / нетто, кг 2,5 / 2,3
7
5. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ
Схема тепловентилятора представлена на рис. 1:
Режимы работы:
режим 0: выключено;
режим I: вентиляция с нагревом 1/2 мощности;
режим II: вентиляция с нагревом в полную мощность;
4. КОМПЛЕКТНОСТЬ
Если комплектность упаковки нарушена или запасные части по-
вреждены при транспортировке, обратитесь к своему продавцу.
Технические характеристики и комплект поставки могут
быть
изменены производителем без предварительного уве-
домления.
Электрический
тепловентилятор .............................. 1 шт.
Руководство по эксплуатации ........ 1 шт.
Упаковка ............................................ 1 шт.

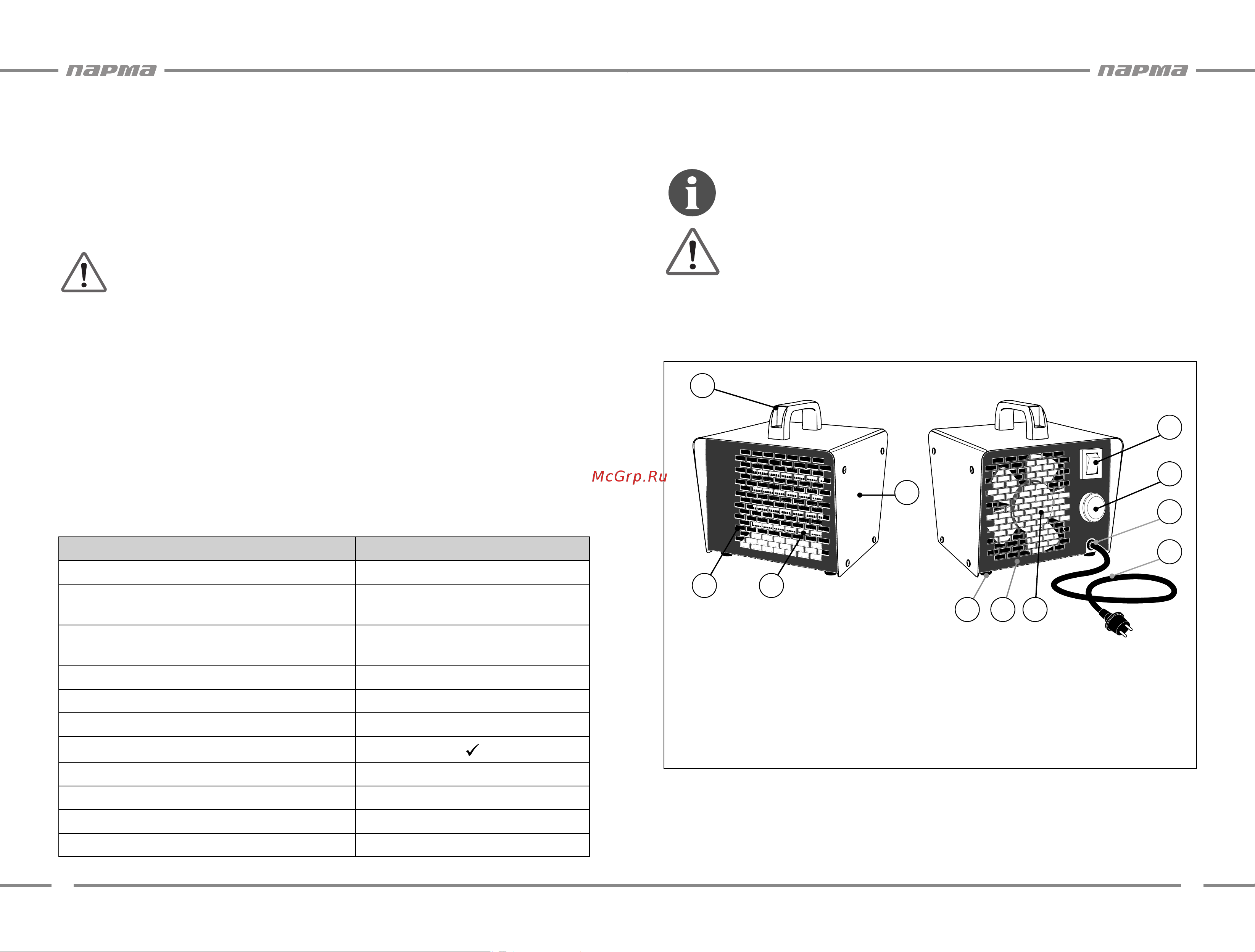

Рис 1. Схема тепловентилятора:
1 – выходная решетка; 2 – нагревательные элементы;
3 – переносная рукоятка; 4 – кожух наружный;
5 – ножки-подставки; 6 – входная решетка;
7 – вентилятор; 8 – вход сетевого кабеля;
9 – переключатель режимов; 10 – терморегулятор;
11 – сетевой кабель с вилкой
4
8
10
11
9
3
1
6 7
2
5
