Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Номер Наименование

В Запорный кран с воздухоотводчиком

Ф Сетчатый фильтр

ОК Обратный клапан

Н Циркуляционный насос

ВБ Вентиль байпаса

К Трехходовой клапан

М Электропривод клапана

УТ Узел терморегулирования в сборе

Т1 Подающая магистраль

Т2 Обратная магистраль

Принцип работы:

Циркуляционный насос работает постоянно при включённом тепловентиляторе и завершает работу только при

отключении питания тепловентилятора с пульта управления. Когда температура воздуха в помещении опускается

ниже температуры, установленной на пульте, электропривод открывает трёхходовой клапан и основной поток

теплоносителя проходит через теплообменник тепловентилятора. При повышении температуры в помещении

выше температуры, установленной на пульте, электропривод закрывает клапан и перекрывает основной

поток теплоносителя. При этом теплоноситель циркулирует под действием насоса по контуру, состоящему из

теплообменника и обратного клапана. Во избежание замерзания теплоносителя в трубках теплообменника,

в узле терморегулирования предусмотрен байпас, который при закрытом клапане постоянно пропускает

ограниченный расход теплоносителя, устанавливаемый с помощью вентиля «ВБ». Таким образом, качественная

схема регулирования, позволяет поддерживать температуру нагретого воздуха близко к постоянной заданной

величине. Температура теплоносителя на выходе также близка к требуемой.

Рекомендуется применять данную схему при

разнице давлений между прямой и обратной

ветвями ориентировочно менее 40 кПа.

Т1

Т2

ВБ

ОК

Узел терморегулирования

ТМ340008

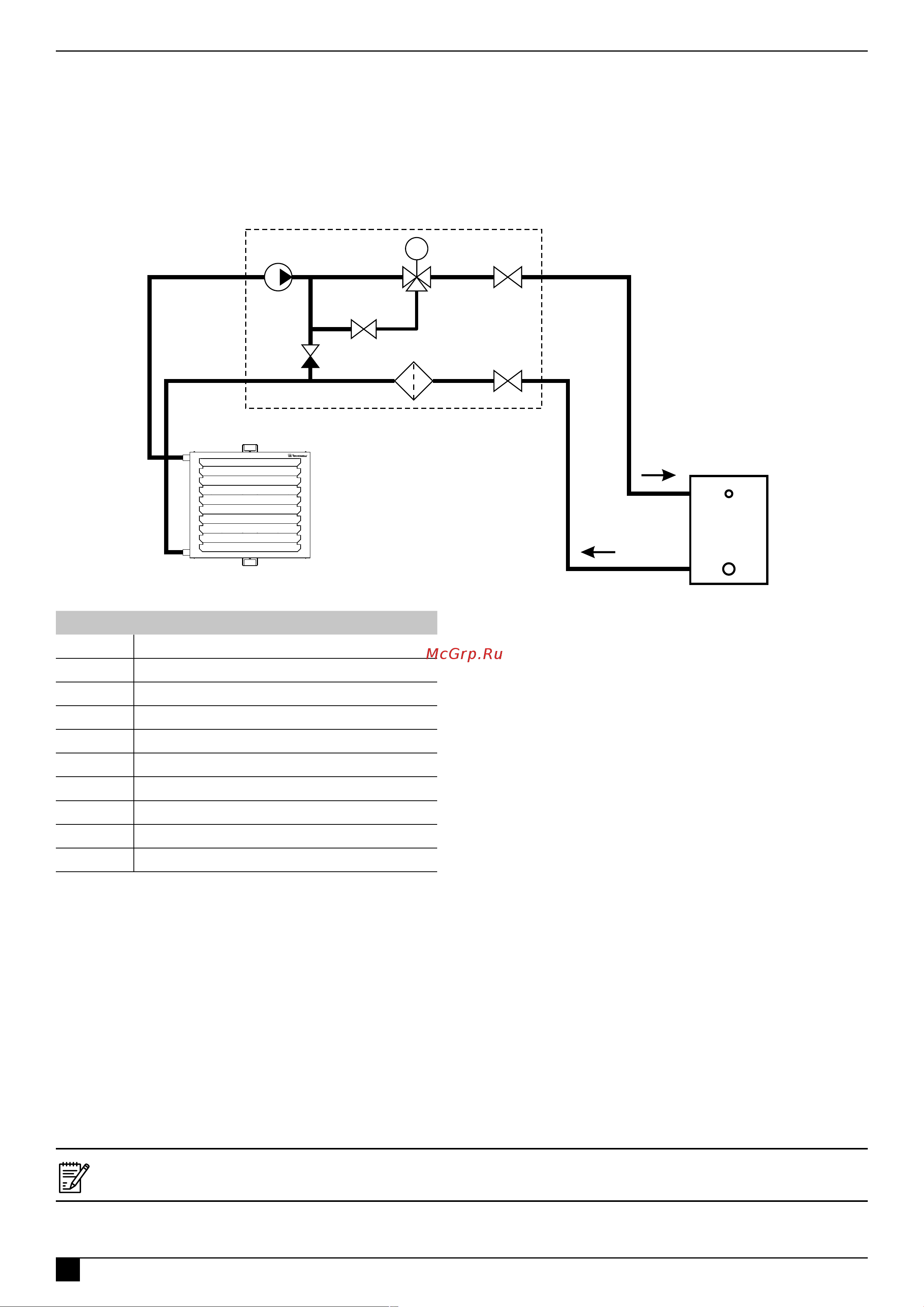

Способ 2: Пример качественной схемы регулирования.

Примером качественной схемы регулирования служат узлы

терморегулирования Тепломаш® с циркуляционным насосом. Они

состоят из запорных кранов с воздухоотводчиками (В), водяного

фильтра грубой очистки (Ф), обратного клапана (ОК), циркуляционного

насоса (Н), вентиля регулирующего байпаса (ВБ), трёхходового

клапана (К) с электроприводом (М).

Электрическое подключение электропривода клапана и циркуляционного насоса описано в разделе

«Управление: Подключение насоса и электропривода клапана».
