Руководство по эксплуатации и монтажу. Технический паспорт

ПОДКЛЮЧЕНИЕ К ТЕПЛОВОЙ СЕТИ

МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ИЗДЕЛИЯ

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ

ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!

⚠

ВНИМАНИЕ

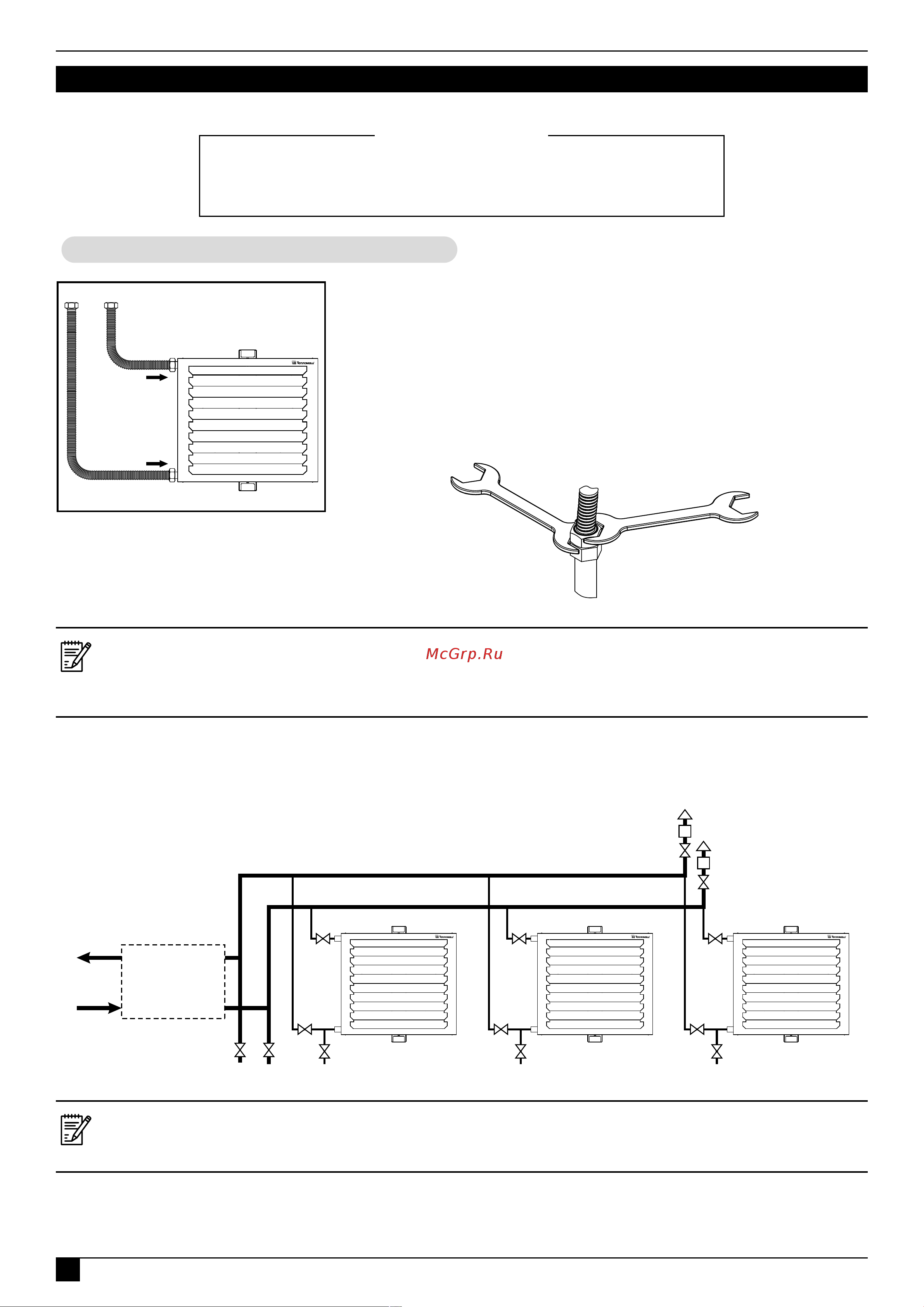

• Присоединение патрубков. Соединять трубопровод с

теплоносителем к тепловентилятору рекомендуется с помощью

гофрированных металлорукавов из нержавеющей стали (см. раздел

«Опционное оборудование»). Они позволяют производить удобный

монтаж и защищают резьбовые соединения присоединительных

патрубков теплообменника от преждевременного изнашивания в

периоды технического обслуживания или ремонт. При подключении

используйте гаечный ключ, чтобы предотвратить деформацию

патрубков теплообменника от возникновения крутящего момента.

3/4''

1 1/4''

1''

ТМ320020

ТМ340021

Обязательным элементом в системе подающей магистрали является фильтр грубой

очистки, который должен быть установлен перед входом теплоносителя в теплообменник

тепловентилятора. Перед подключением подводящих трубопроводов (особенно подающих) к

теплообменнику, рекомендуется очистить систему, спуская несколько литров воды.

• Слив теплоносителя из теплообменника. Теплообменник тепловентилятора не снабжён сливными

заглушками. Для слива теплоносителя необходимо предусмотреть в системе сливные краны (СК) показаны

на рисунке ниже.

В случае аварийного отключения теплоснабжения при отрицательной температуре наружного воздуха,

необходимо незамедлительно обесточить тепловентилятор и принять меры по сливу теплоносителя из

теплообменника, в противном случае трубки теплообменника могут быть повреждены.

ПОДКЛЮЧЕНИЕ К ТЕПЛОВОЙ СЕТИ

Гидравлическое подключение

Т1

Т2

СК СК СК СК СК

Узел

терморегулирования

КЭВ® - УТМ

ТМ340008
