Руководство по эксплуатации и монтажу. Технический паспорт

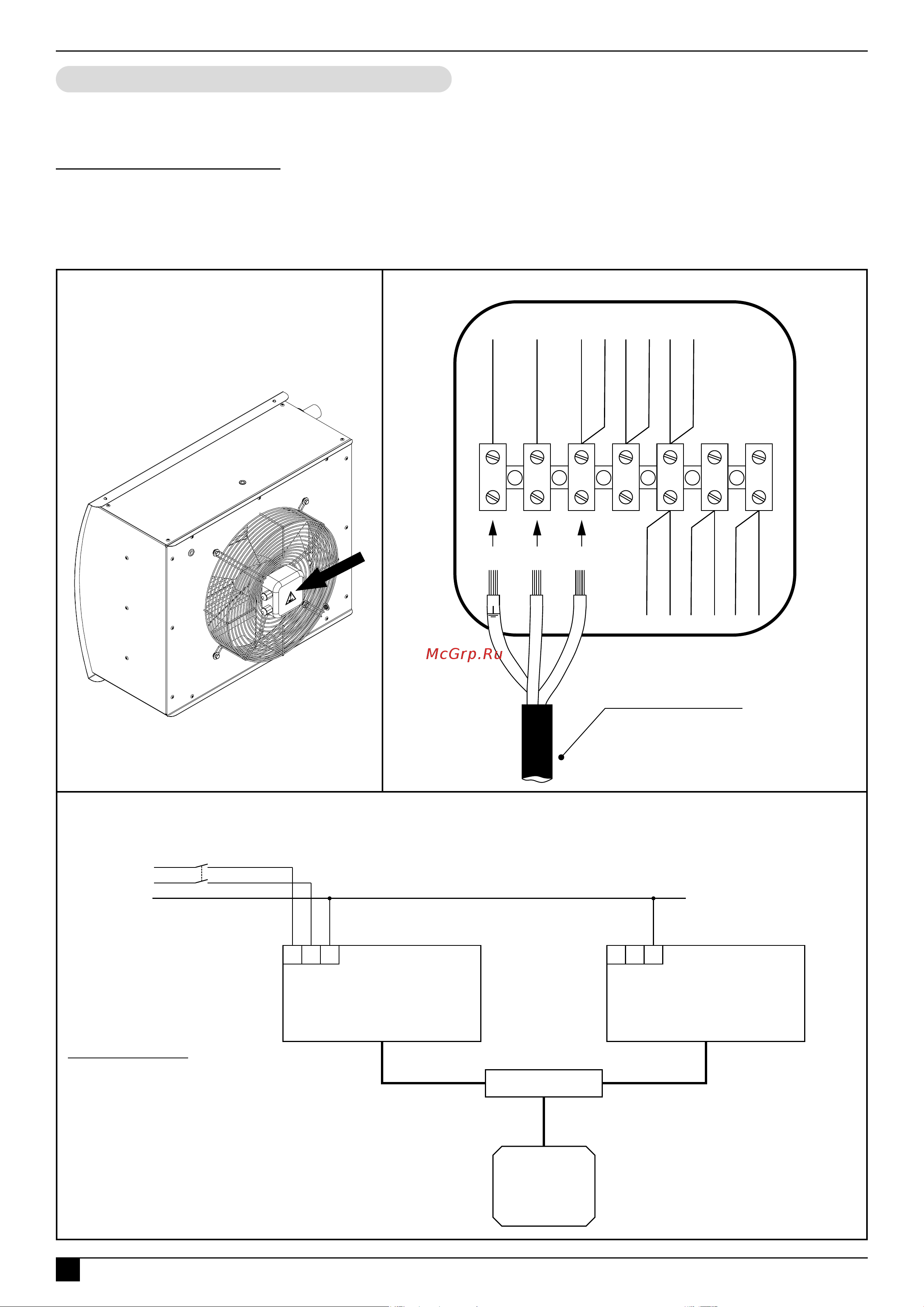

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Клеммная коробка тепловентилятора

Подключение кабеля питания ~220 (230) В

чёрный

серый

синий

чёрный

жёлто-зелёный

коричневый

L N

220 В~50 Гц

кабель питания

Схема подключения группы тепловентиляторов к сети переменного тока с напряжением ~220 (230) В

Ведущий

тепловентилятор

Монтажная коробка

Ведомый

тепловентилятор

Master Slave

Кабель управления

(Master)

ПУЛЬТ HL10

Кабель управления

(Slave)

Кабель управления

5*0,5 мм

1/N/PE ~ 220 В 50 Гц

QF*

ТМ340022

ТМ340023

ТМ340025

Питание тепловентиляторов осуществляется от электросети переменного тока с номинальным напряжением

~220 (230) В, кроме КЭВ-180Т5,6W3.

Основные этапы подключения:

. а Установите в электрощите автоматический выключатель, соответствующий данной модели тепловентилятора.

. б Подключите к выходным клеммам автоматического выключателя кабель питания, соответствующий данной модели.

. в С помощью отвёртки с крестовым наконечником, откройте крышку клеммной коробки тепловентилятора, открутив винты.

. г Заведите кабель питания к клеммной колодке через кабельный ввод и подключите в соответствии со схемой.

. д Закройте крышку клеммной коробки в обратном порядке.

Схема подключения к электросети

Условные обозначения:

QF* - общий автоматический выключатель,подбирается

исходя из суммарного тока группы тепловентиляторов.

Подключение кабелей управления тепловентиляторов

к монтажной коробке указано в разделе «Управление: Управление группой»
