4
4 УСТРОЙСТВОИПОРЯДОКРАБОТЫ
4.1 Тепловентилятор осуществляет рециркуляционное отопление, всасывая воздух из помещения, нагревая
его ТЭНами и возвращая назад в помещение.
4.2 Тепловентилятор имеет прочный корпус, изготовленный из оцинкованной стали, покрытой
высококачественным полимерным покрытием. Внутри корпуса установлены трубчатые электронагреватели
(ТЭНы), кроме КЭВ-2С51Е, осевой вентилятор и блок управления; на лицевой стороне корпуса закреплена решетка
воздуховыпускного окна. В тепловентиляторе КЭВ-2С51Е установлены керамические PTC нагреватели, особенностью
которых является РТС-эффект (положительный температурный коэффициент), обеспечивающий саморегулирование
потребляемой мощности нагревательного элемента в зависимости от температуры воздуха в зоне всасывания.
Применение керамических РТС-нагревателей позволяет существенно снизить расход электроэнергии.
4.3 На рисунке 1 даны габаритные и установочные размеры.
4.4 Электрические схемы тепловентиляторов приведены на рисунках 2-11.
4.5 Управление тепловентилятором
4.5.1 Управление тепловентилятором КЭВ-2С51Е осуществляется одноклавишным переключателем (0 –
выкл., I – 50 % мощности, II – 100 % мощности) и вращающейся ручкой терморегулятора, которые установлены на
задней панели корпуса (см. рисунок ниже). Ручкой терморегулятора устанавливается необходимая температура нагрева
воздуха в помещении в диапазоне от плюс 5 до плюс 40 ºС. При достижении установленной температуры нагреватели и
вентилятор выключаются, а при температуре ниже установленной - включаются.

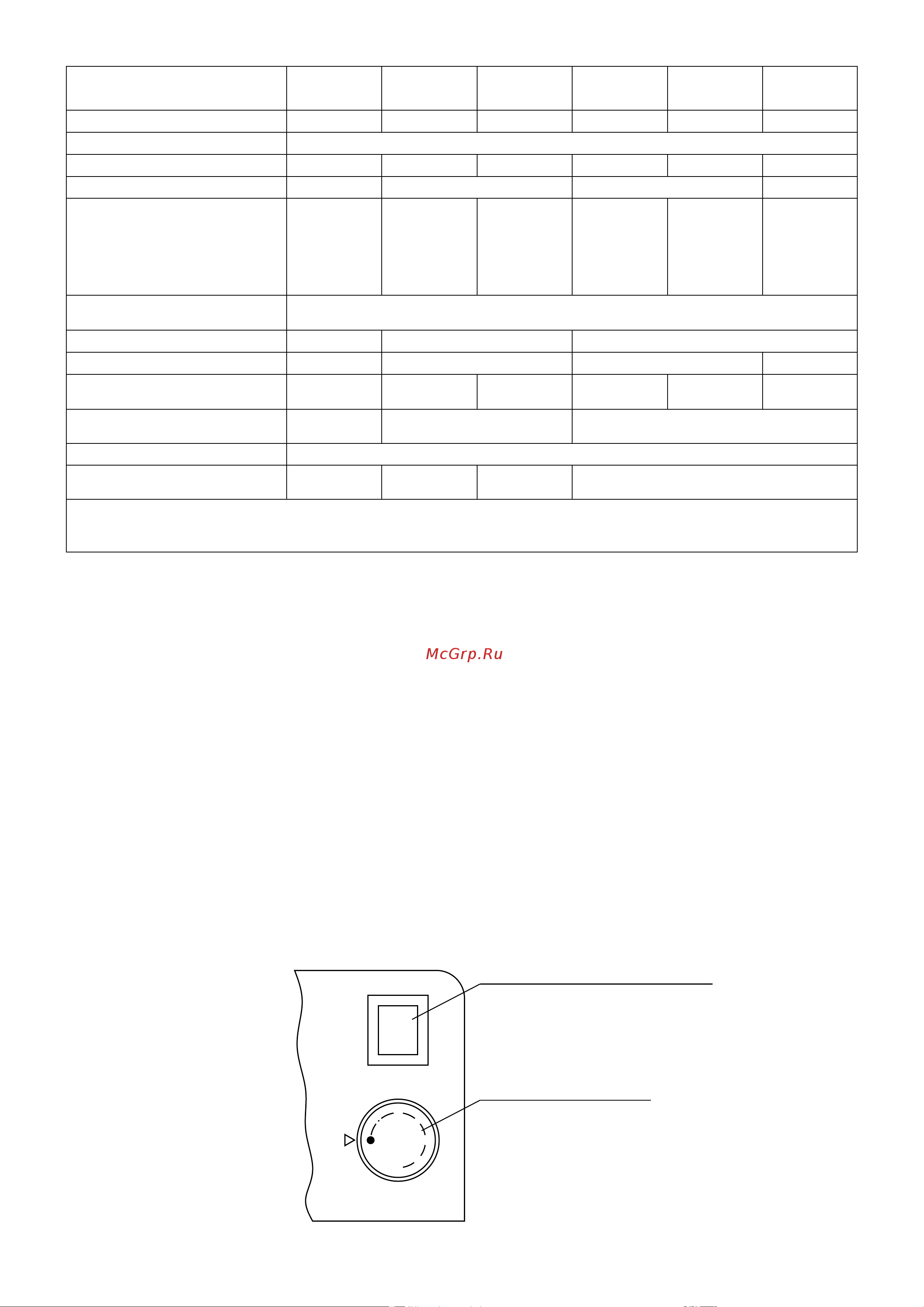

Модель КЭВ-4С40Е КЭВ-6С40Е КЭВ-9С40Е КЭВ-12С40Е КЭВ-15С40Е КЭВ-18С40Е
Артикул 221006 221009 221010 221012 221011 221013
Параметры питающей сети 3/PE ~ 380 В 50 Гц
Режимы мощности
1
, кВт
*/2/4 */3/6 */4,5/9 */4/8/12 */5/10/15 */9/18
Расход воздуха, м
3
/час 470 670 1250 1350
Подогрев воздуха, ºС
режим вентилятора
режим 33% тепловой мощности
режим 50% тепловой мощности
режим 66% тепловой мощности
режим 100% тепловой мощности
0
-
13
-
25
0
-
13
-
27
0
-
20
-
40
0
10
-
19
29
0
12
-
24
36
0
-
20
-
40
Диапазон регулирования
температуры воздуха, ºС
от плюс 5 до плюс 40
Габаритные размеры (ДхШхВ), мм 294х271х421 348х347х461 357х399х528
Масса, кг 6,2 9,0 14,4 15,5
Максимальный ток при
номинальном напряжении, А
6,7 9,9 14,7 19,5 24,3 29,1
Потребляемая мощность
двигателя, Вт
30 52 95
Частота вращения, об/мин 1300
Уровень звукового давления на
расстоянии 3м, дБ(А)
30 42 44 48
Примечание:
1 при номинальном напряжении заданные параметры могут отличаться на
+5
-10
%
от указанных.
* режим вентилятора.
I
II
0
1
2
3
4
6
5
Одноклавишный переключатель:
I – 50 % мощности
0 – Выключен
II – 100% мощности
Панель управления КЭВ-2С51Е
Ручка терморегулятора:
1...6 – Диапазон устанавливаемой
температуры: min 5°C...max 40 °С
