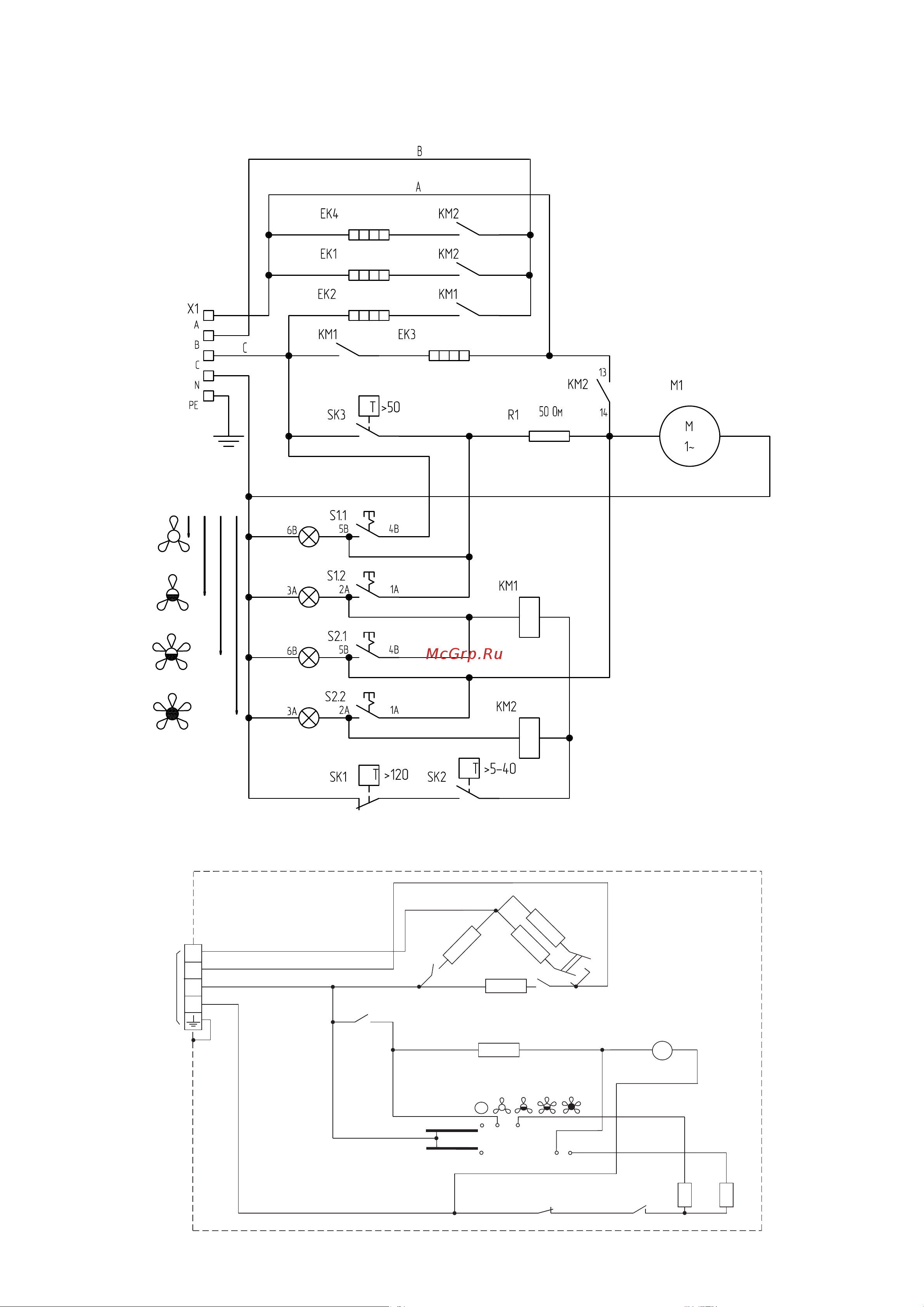

Рисунок 3. Электрическая схема тепловентилятора КЭВ-20Т20Е
Изделие КЭВ-20Т20 МE
Схема эл. принципиальная
Изм
Разраб.
К.В.Лесохин
Проверил
Утвердил
Литера
Лист 1
Листов 1
Масса Масштаб
Лист № докум.
Инв.№ подл. Взаим Инв.№ Инв.№ дубл.
Справ.№
Первое применение
Подпись и дата
Подпись и дата
Подпись
Дата
НПО «Тепломаш»
N
3 50/380NPE~
Х1
ЕК1...ЕК4
А
В
С
КМ1
А
С
В
А
В
КМ2
SA1
1
2
3
4
SK2
Sk1
5-40 С°
КМ2
КМ1
R1
M1
КМ1
SK3 50 С°
Sk1 120 С°
А.А.Романов
А.М.Катаев
КЭВ-35Т20М.03.000-02 Э3
Скорость
Об./мин (n)
при номинальном напряжении*
nномин
Допуск
минимальная
максимальная
* в холодном режиме–
/На основании протокола испытаний КЭВ-35Т20ЕМ от 04.07.12/
1240
1370
+/- %5
+/- %5
26.09.12
08.10.12
12.12.12.
1 .1 .1 .103
О2
Фаза
Ток (А)*
при номинальном напряжении
Рmax
Рmin
I ном
* при максимальной скорости–
I ном
Допуск
Допуск
Фаза
A
B
C
13,1
13,1
23,8
11,8-13,7
11,8-13,7
21,4-25
21,4-25
23,8
34
34
30,6-35,7
30,6-35,7
Исполнение 1: клавиши переключения режимов
Исполнение 2: ручка роторного переключателя
