14
Изделие КЭВ-35Т20ЕМ
Схема эл. принципиальная
Изм
Разраб.
А.А.Романов
К.В.Лесохин
Проверил
Утвердил
Литера
02
Лист 1
Листов 1
Масса Масштаб
Лист № докум.
Инв.№ подл. Взаим Инв.№ Инв.№ дубл.
Справ.№
Первое применение
Подпись и дата
Подпись и дата
Подпись
Дата
НПО «Тепломаш»
КЭВ-35Т20М.03.000 Э3
Скорость
Об./мин (n)
при номинальном напряжении*
n
номин
Допуск
минимальная
максимальная
* в холодном режиме–
/На основании протокола испытаний КЭВ-35Т20ЕМ от 04.07.12./
Фаза
Ток (А)*
при номинальном напряжении
Рmin
Рmax
I ном
* при максимальной скорости–
I ном
Допуск
Допуск
Фаза
A
B
C
1240
1370
+/- %5
+/- %5
46,5
57,4
57 4,
34,8
34,8
23 7,
31,3-36,5
31,3-36,5
21,3-24,9
51,7-60,3
51,7-60,3
41,8-48,8
А.М.Катаев
27.09.12
08 10. .12
ЕК1...ЕК3 ЕК4...ЕК7
КМ1
А
В
C
А
В
КМ2
C
3 380/50NPE~
Х1
А
В
SA1
1
2
3
4
SK2
5-40 С
КМ2
КМ1
R1
M1
SK3 50 С°
SK1 120 С°
N
А
В
С
15 10. .12
12.12.12.

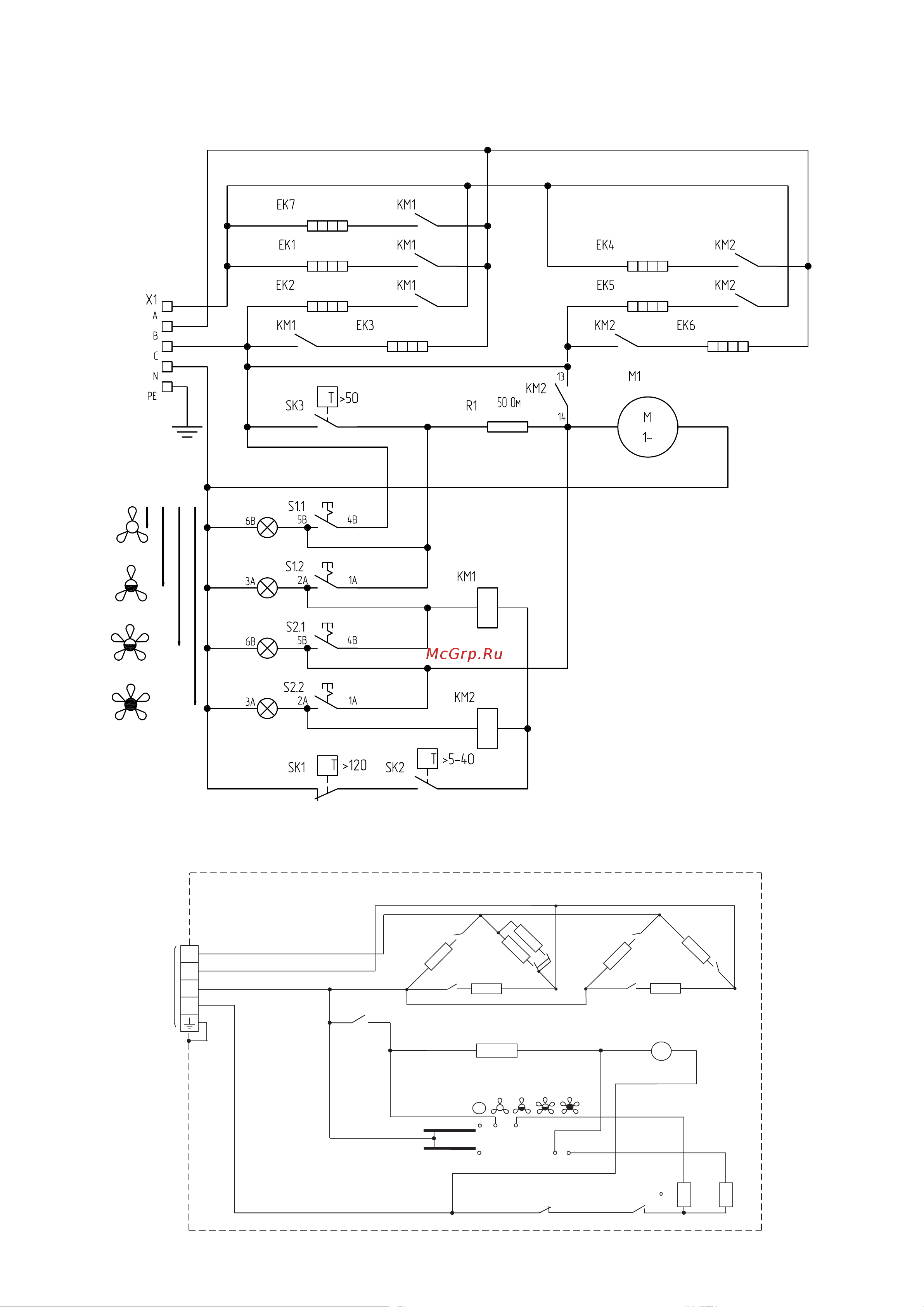

Рисунок 6. Электрическая схема тепловентилятора КЭВ-35Т20Е
Исполнение 1: клавиши переключения режимов
Исполнение 2: ручка роторного переключателя
