НАЗНАЧЕНИЕ И УСТРОЙСТВО

Назначение и функции

Принцип действия

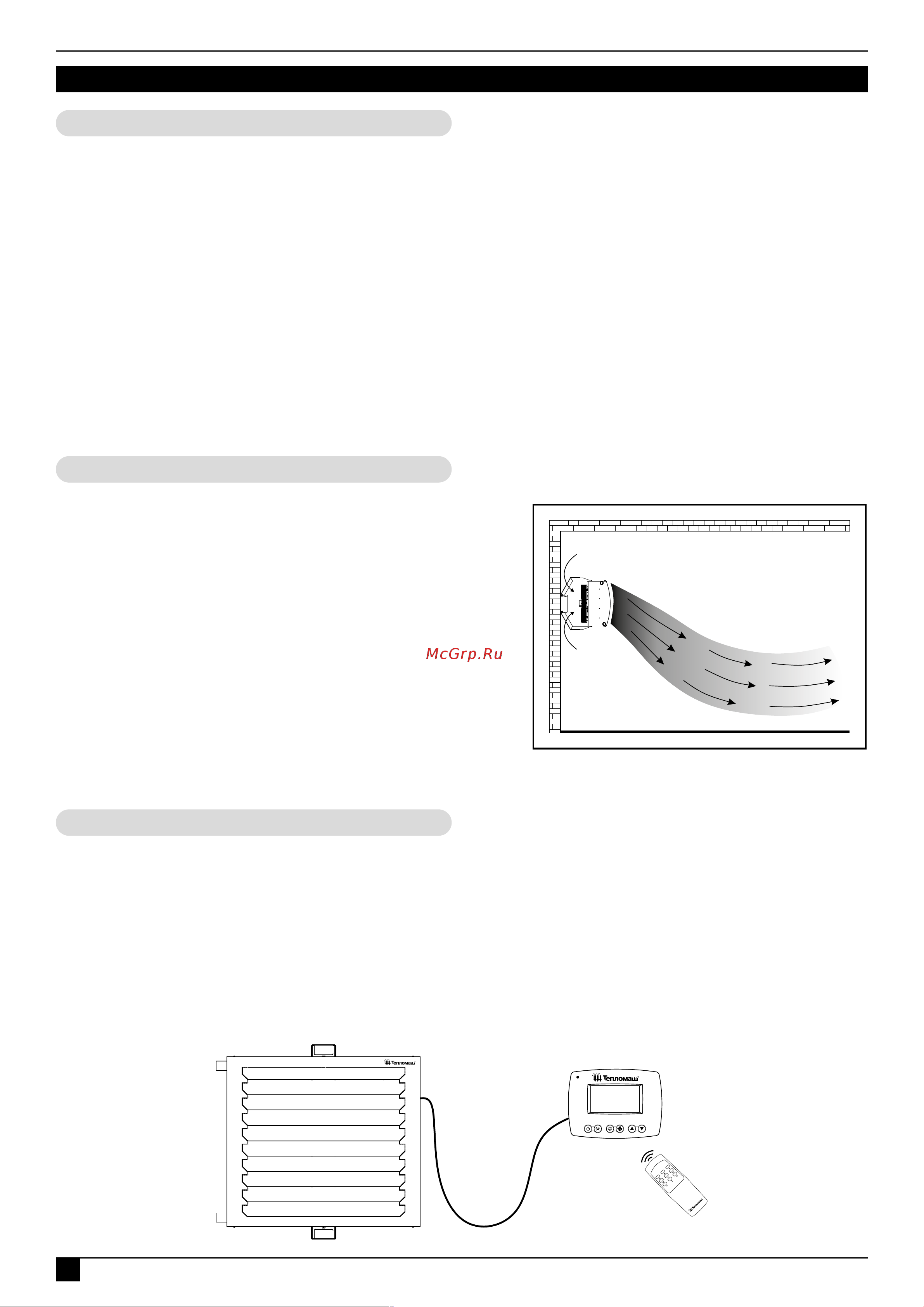

Тепловентиляторы серии TW настенного/потолочного исполнения с водяным источником тепла, далее по

тексту тепловентиляторы, предназначены для рециркуляционного воздушного отопления или охлаждения (по

согласованию с производителем) рабочих зон промышленных, общественных и административных зданий.

Для данной серии и типа тепловентиляторов рекомендуемые проектные размеры при установке на боковых

ограждениях и конструкциях при направлении струи под углом 45 градусов указаны в разделе «Монтаж:

Вертикальная установка».

внутренний

воздух

нагретые

струи

Рабочая

зона

помещение

ТМ320095

В общем случае тепловентилятор состоит из:

• стального оцинкованного корпуса с полимерным покрытием;

• осевого вентилятора;

• водяного теплообменника из медных труб;

• ТЭН-резистора, регулирующего частоту вращения электродвигателя;

• корпусных элементов с резьбовыми отверстиями для крепления и монтажа;

• жалюзи для создания направленного теплового потока;

• клеммной коробки для подключения питания от сети переменного тока к входным клеммам тепловентилятора;

• проводного пульта со встроенным термостатом, подключённого к тепловентилятору кабелем управления

стандартной длины 1,8 метра.

Основные детали и узлы

Осевой вентилятор, установленный на задней стенке корпуса

тепловентилятора, всасывает внутренний воздух, нагревая/

охлаждая его водяным теплообменником, и выбрасывает

нагретый/охлаждённый воздух через жалюзи, создавая

равномерную струю (см. рисунок справа). В зависимости от

проектного решения, тепловентиляторы могут быть подвешены

к потолку, при условии отклонения жалюзи на 90 градусов так,

чтобы поток распространялся вертикально вниз. Температурное

регулирование осуществляется за счёт пульта со встроенным

термостатом. Таким образом тепловая или охлаждённая струя

должна соответствовать нормативным требованиям и поступать

в рабочие зоны помещения. Более высокая эффективность

может быть достигнута за счёт перенаправления струи

тепловентилятора под углом как за счёт регулирования жалюзи,

так и с помощью поворотного механизма, предусмотренного в

кронштейне (подробнее см. раздел «Монтаж»).

Функциональные возможности:

• Обогрев или охлаждение локальных зон, повышая энергетическую эффективность здания и поддерживая

комфортный микроклимат за счёт температурного регулирования. Температурное регулирование

осуществляется только в случае установки узла терморегулирования, который должен быть предусмотрен

проектом.

Вспомогательные возможности:

• Может служить как дополнительный источник тепла к основной системе отопления, так и основным

источником тепла при отсутствии отопления;

• Осушение локальных зон.

ТМ320096
