Серия TW Тепловентиляторы с водяным источником тепла
25
УПРАВЛЕНИЕ
Управлять группой тепловентиляторов одной моделей (синхронно с одной точки) возможно одним пультом
HL10. Максимальное количество подключаемых тепловентиляторов к одному пульту указано в таблице
технических характеристик. При необходимости управлять бо
льшим количеством тепловентиляторов или
тепловентиляторами разных моделей, необходимо подключать их через пульт коммутации и управления ПКУ-W1
(ver1.0), который приобретается отдельно. Описание подключения см. раздел «Управление: Управление группой
тепловентиляторов через ПКУ-W1 (ver1.0) или в техническом паспорте на устройство.
Lo
H2
H1
Me
Hi
L
N
чёрный
жёлто-зелёный
коричневый
синий
серый*
ПУЛЬТ HL10
2
Кабель 5*0,5 мм
Кабель управления
(Master)
Кабель управления (Slave)
Кабель управления (Slave)
*Серый провод изолировать
для ведомых тепловентиляторов
P
Ведущий Ведомый Ведомый
Тепловентилятор Тепловентилятор Тепловентилятор
LoMe
HiL N
Монтажная
коробка
(1)
(1)
(2)
(2)
(3)
(3)
(4)
(4)
(5)
(5)
ТМ340000
Пульт
HL10
Обозначение клемм Цвет провода
L питание (AC 220 В 50 Гц) серый*
N нейтраль синий
Hi высокая скорость вентилятора коричневый
Me средняя скорость вентилятора жёлто-зелёный
Lo низкая скорость вентилятора чёрный
P Насос -
Н1 Нагрев (эл/привод клапана) -
Н2 Не используется -

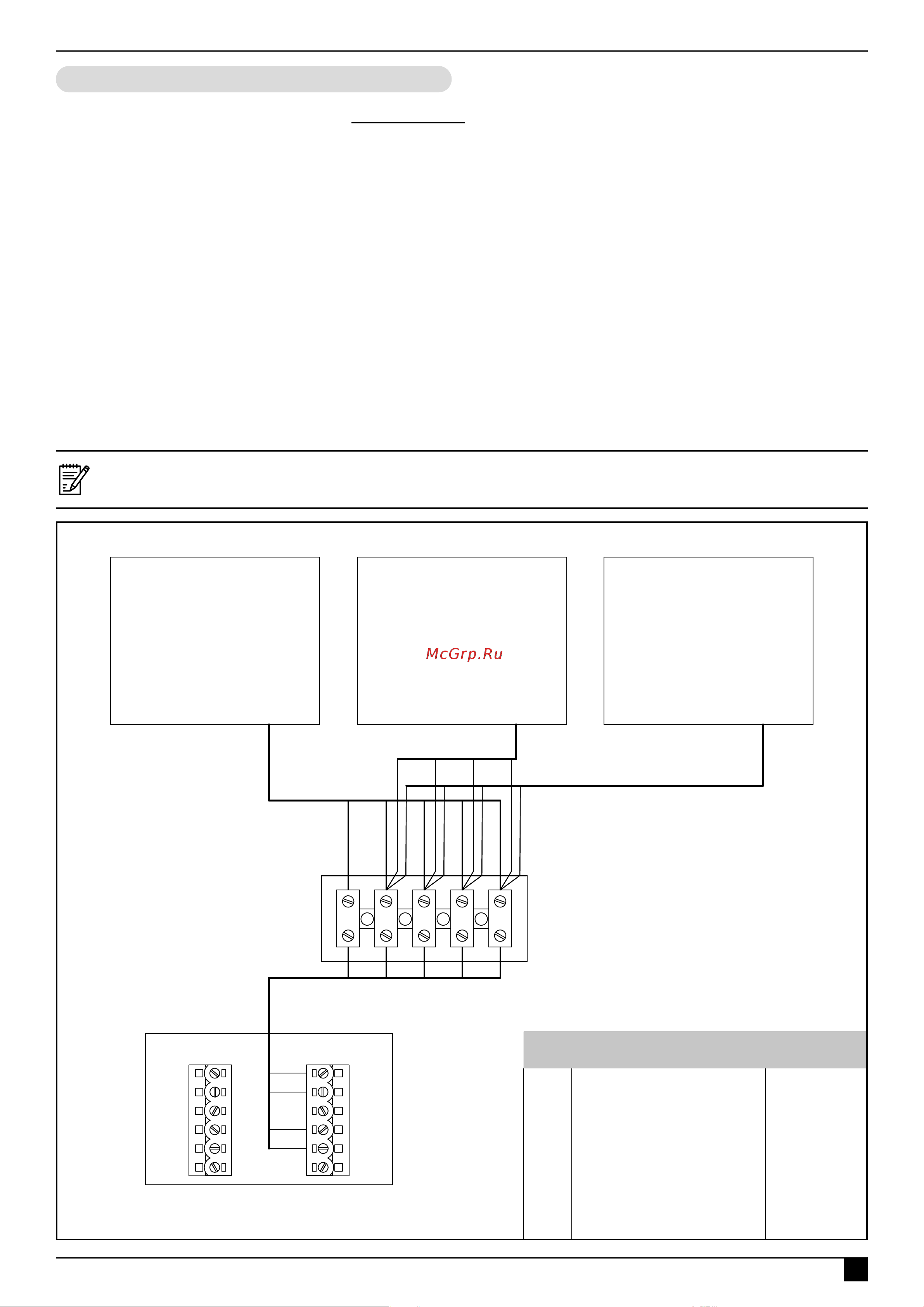

Схема подключения группы тепловентиляторов
Для подключения необходимо:
• от кабеля управления каждого тепловентилятора отсоединить пульты HL10;
• свободные концы пятижильных кабелей управления соединить параллельно,
используя монтажную коробку. Управляющая фаза L подключается к пульту
только от ведущего тепловентилятора, для ведомых тепловентиляторов
серый провод следует изолировать (см. схему подключения ниже).
• выбрать любой из отсоединённых пультов HL10 и подключить его к группе,
используя монтажную коробку. Подключать необходимо в строгом соответствии
с цветовой маркировкой проводов (см. схему подключения ниже).
• в случае соединения двух тепловентиляторов допускается не использовать
монтажную коробку, а подключить напрямую к колодке пульта HL10.
В случае недостаточной длины кабеля управления, рекомендуется использовать кабель 5*0,5 мм
2
с
медными многопроволочными жилами.
Управление группой
Подключение тепловентиляторов к сети
переменного тока указно в разделе:
«Подключение к электросети»
