Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Номер Наименование

В Запорный кран с воздухоотводчиком

Ф Сетчатый фильтр

СК Сливной кран

Т1 Подающая магистраль

Т2 Обратная магистраль

Опционное оборудование в обязательный комплект поставки тепловентилятора не входит и может

быть поставлено за отдельную плату по желанию заказчика.

Опционное оборудование для тепловентиляторов, как правило, включает элементы автоматизации и управления,

которые расширяют функциональность готовой системы. Представленные ниже опции, рекомендованы заводом-

изготовителем и полностью совместимы с данным видом изделия.

Наименование оборудования может отличаться, более точную информацию узнавайте на сайте

производителя или в техническом каталоге продукции.

Опционное оборудование

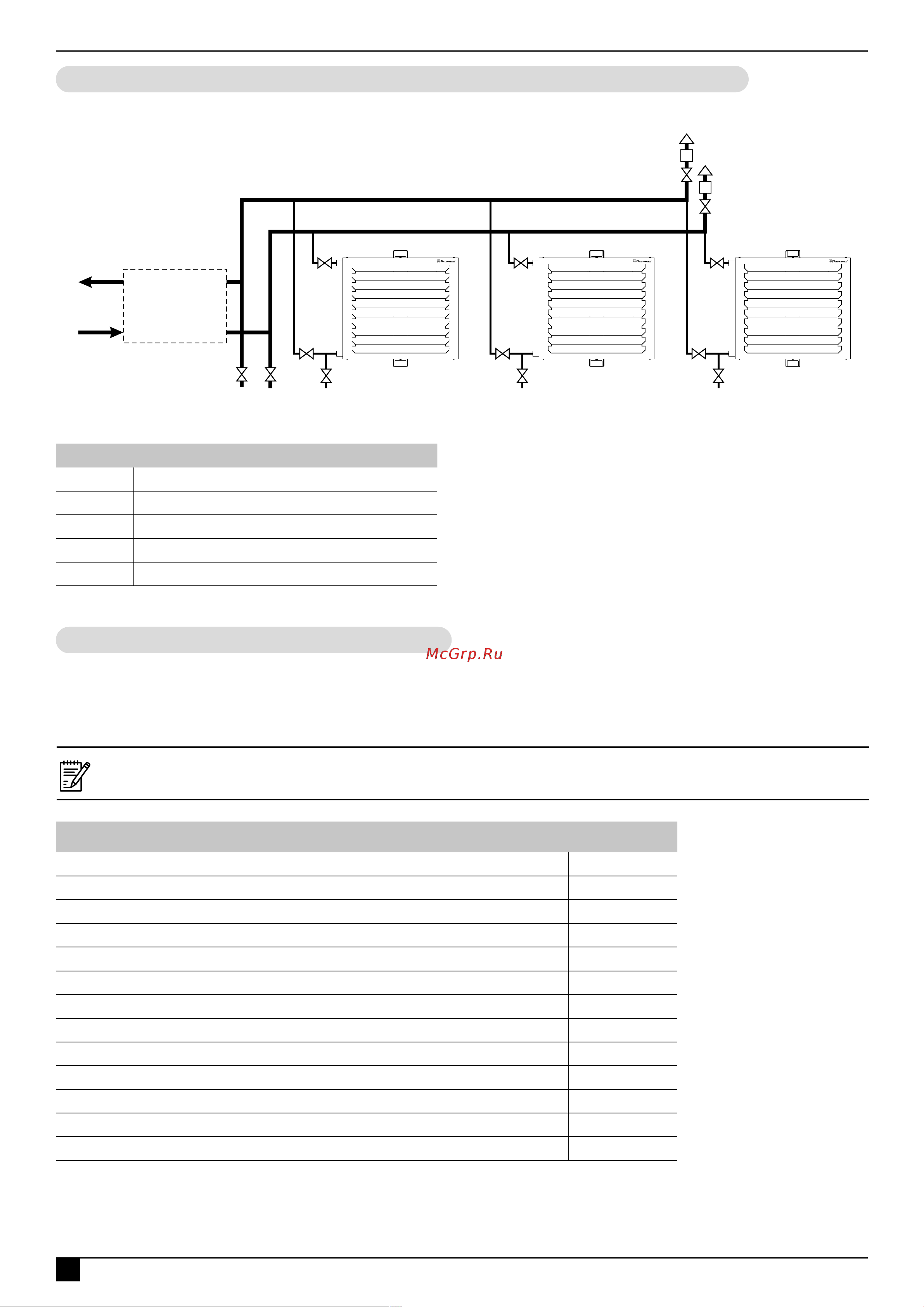

Схема подключения группы тепловентиляторов к системе отопления

Наименования Артикул

Узел терморегулирования КЭВ-УТМ-4 500168

Узел терморегулирования КЭВ-УТМ-4Н 500169

Узел терморегулирования КЭВ-УТМ-6,3 500170

Узел терморегулирования КЭВ-УТМ-6,3Н 500171

Узел терморегулирования КЭВ-УТМ-21 500166

Узел терморегулирования КЭВ-УТМ-21Н 500167

Блок подключения дополнительного оборудования БЛОК-WA (ver.E) 500233

Пульт коммутации и управления ПКУ-W1 (ver1.0) 500040

Концевой выключатель ВП15К21 500195

Термостат защиты от замораживания RAK-TW. 5000S-Н 500172

Металлорукав L=400 Dy 3/4 500180

Металлорукав L=400 Dy 1 500178

Металлорукав L=400 Dy 1 1/4 500177

Т1

Т2

СК СК СК СК СК

Узел

терморегулирования

КЭВ® - УТМ

ТМ340009
