Руководство по эксплуатации и монтажу. Технический паспорт

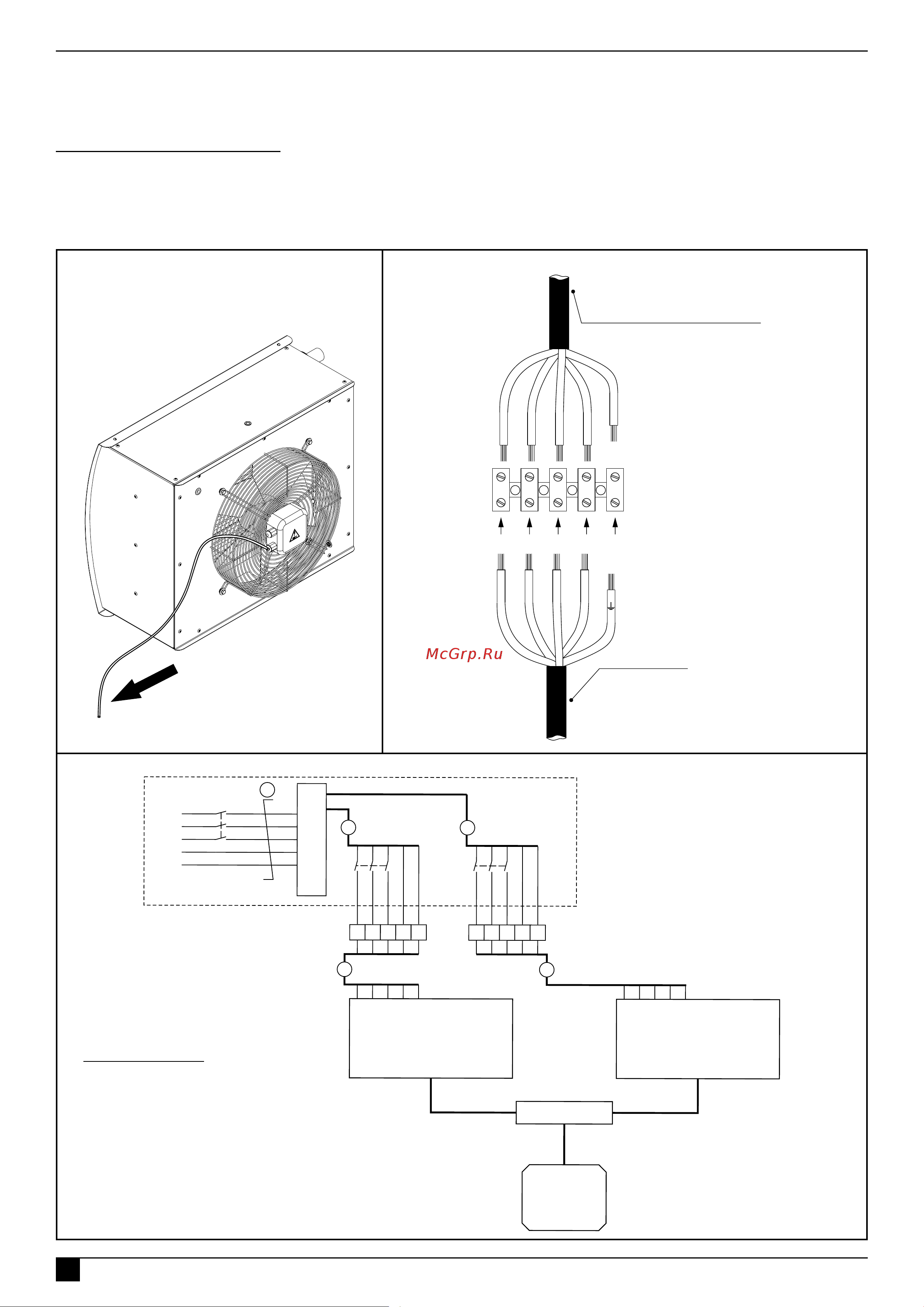

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Кабель питания, выходящий из
тепловентилятора КЭВ-180Т5,6W3
Подключение кабеля питания ~380 (400) В
чёрный
серый
синий
ж/з
коричневый
PEL1 L2 L3 N
380 В~50 Гц
L1 L2
L3
N
кабель питания
2
кабель питания 5*0,5 мм ,
выходящий из тепловентилятора
L = 3,5 м
Схема подключения группы тепловентиляторов к сети переменного тока с напряжением ~380 (400) В
PE PE
L1 L1L2 L2
L3 L3
N N
Ведущий
КЭВ-180Т5,6W3
Монтажная коробка
Электрощитовая
Монтажная коробка
Ведомый
КЭВ-180Т5,6W3
Master Slave
QF1 QF2
Кабель управления
(Master)
ПУЛЬТ HL10
Кабель управления
(Slave)
Кабель управления
2
5*0,5 мм
L1
L2
L3
N
3/N/PE ~ 380 В 50 Гц
PE
QF*
2
1
2
2 2
ТМ340026
ТМ340027
ТМ340028
Питание тепловентилятора КЭВ-180Т5,6W3 осуществляется от электросети переменного тока с номинальным
напряжением ~380 (400) В.
Основные этапы подключения:
. а Установите в электрощите общий автоматический выключатель и на каждый тепловентилятор отдельно, соответствующий
данной модели.
. б Подключите к выходным клеммам автоматических выключателей кабели питания.
. в Соедините, выходящий из тепловентилятора кабель питания с кабелем от электрощитовой и подключите к сети в
соответствии со схемой.
Особенности подключения к электросети КЭВ-180T5,6W3
Условные обозначения:
QF* - общий автоматический выключатель,подбирается
исходя из суммарного тока группы тепловентиляторов.
QF1...QF2 - автоматический выключатель для каждого
тепловентилятора в группе.
Кабель 1 - сечение кабеля подбирается исходя из суммарного тока в группе.
Кабель 2 - кабель питания тепловентилятора сечением 5*1,5 мм
2
Подключение кабелей управления тепловентиляторов к монтажной
коробке указано в разделе «Управление: Управление группой»
