Тепловизор модели DT-982Y

6-4 Оптическая линза

 Тепловизор оснащен оптической линзой.

 FOV представляет собой максимальную площадь, которая попадает в поле зрения объектива тепловизора

на заданном расстоянии.

 В следующей таблице приведены показатели горизонтального FOV, вертикального FOV и интегрального

IFOV для линз.

Фокусное расстояние

Горизонтальный FOV

Вертикальный FOV

IFOV

9мм

19°

25°

2,78мрад

IFOV (мгновенное значение поля обзора) представляет собой минимальный элемент FOV, который можно

обнаружить или рассмотреть на заданном расстоянии с единицей, выраженной в радианах. Формула расчета

выглядит следующим образом: IFOV = (Размер пикселя)/ (Фокусное расстояние линзы);

D:S

теоретический

(= 1/IFOV

теоретический

) представляет собой размер пятна, который рассчитывается на основе размера

пикселя матрицы детектора тепловизора и фокусного расстояния линзы.

Пример: если в тепловизоре применяется линза 9мм, то размер пикселя детектора составляет 25мкм.

Горизонтальный FOV = 25°, вертикальный FOV = 25°, интегральный IFOV 25мкм/9мм = 2,78мрад;

D:S

теоретический

( = 1/ IFOV

теоретический

) = 359:1

 D:S

измеренный

(= 1/ IFOV

measure

) – это размер пятна, который необходим для измерения точного значения

температуры.

 Обычно, D:S

измеренный

в 2 - 3 раза меньше D:S

теоретический

, это означает, что площадь мишени должна быть в 2 -3

раза шире по сравнению с расчетным, теоретическим значением D:S.

Замечание

Теоретический IFOV представляет собой минимальный размер фрагмента, который тепловизор в состоянии

обнаружить. IFOV

измеренный

– это минимальный размер объекта, температуру которого можно точно измерить с

помощью тепловизора.

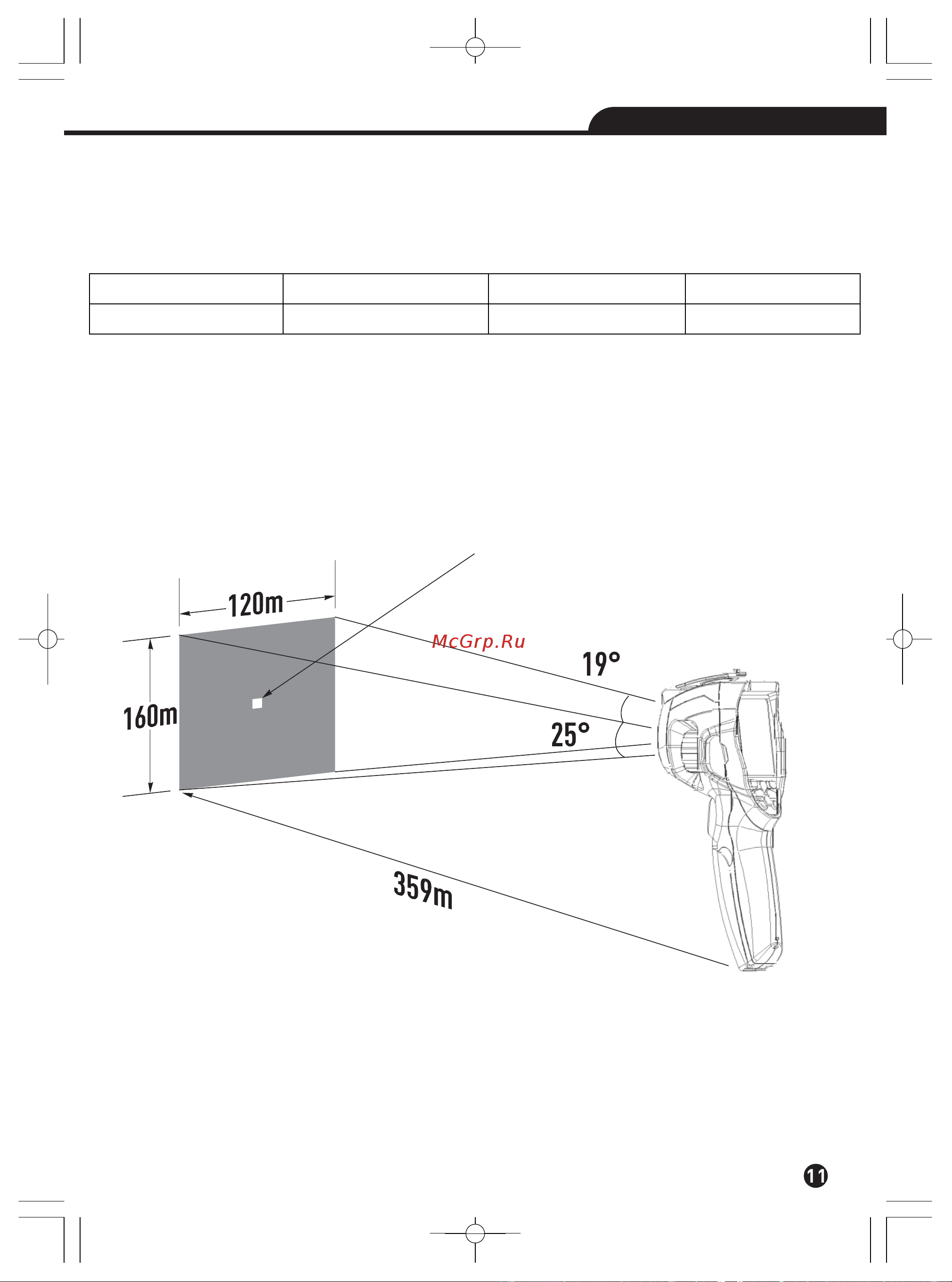

Размер пятна=100,00см*100,00см (на

основе IFOVтеоретич.)
