8
нагревательного кабеля через это отверстие. При подготовке отверстия соблюдайте
рекомендуемый для трубки с датчиком температуры радиус изгиба.
2. Подготовьте поверхность пола для укладки нагревательного кабеля.
• Составьте подробную схему расположения нагревательного кабеля по форме обог-
реваемой площади. При составлении схемы используйте формулу расчета для шага
укладки витков нагревательного кабеля:
100 х Площадь укладки кабеля (м
2
)
Шаг укладки (см) = -----------------------------------------------
Длина кабеля
• Отметьте на схеме расположение соединительных муфт и датчика температуры.
Схема укладки поможет произвести быстрый и удобный монтаж системы теплых по-
лов ENERGY CABLE.
• Убедитесь в том, что нагревательный кабель укладывается на выровненную, плот-
ную поверхность с достаточной несущей способностью (деформация основания под
нагревательным кабелем может впоследствии привести к появлению трещин в слое
цементно песчаной (бетонной) стяжки над ним, а также к дефектам напольного по-
крытия).
• Тщательно очистите поверхность пола в границах зоны укладки. Уберите мусор,
грязь, острые предметы.
• Проверьте поверхность площади укладки и убедитесь в отсутствии на ней острых
выступов, трещин, сколов, а также предметов, которые могут повредить изоляцию
нагревательного кабеля.

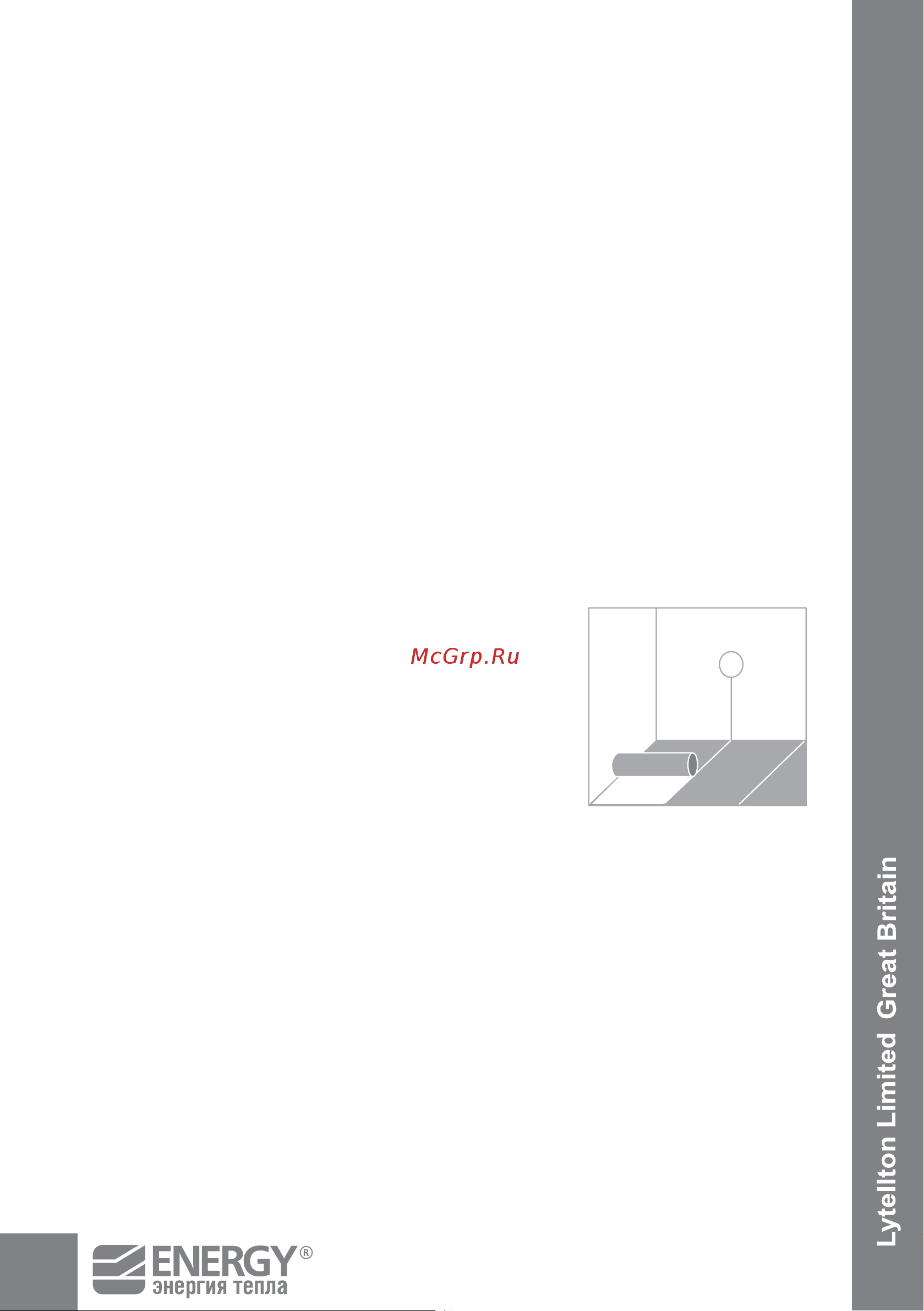

3. Уложите теплоизоляцию на подготовленную поверхность (рис. 2).
• Теплоизоляция является необходимой частью си-
стем теплых полов ENERGY CABLE. Отсутствие те-
плоизоляции ведет к бесполезным потерям тепла
(обогрев перекрытий и прочих конструкций, находя-
щихся ниже Ваших помещений).
• Помните, что теплоизоляционный материал должен
обладать низким коэффициентом теплопроводно-
сти, не выше 0,05 Вт/м
2
х °С.
• Для обогрева балконов, лоджий, поверхностей пола,
непосредственно соприкасающихся с грунтом либо
находящихся на открытом воздухе, в качестве те-
плоизоляции необходимо использовать жесткие пе-
нопластовые плиты толщиной не менее 2 см.
• В системах с высокой расчетной мощностью (180-300 Вт/м
2
) необходимо на слой те-
плоизоляции уложить дополнительный бетонный слой толщиной в 40 мм и уже на бе-
тонный слой закреплять кабель. В системах с расчетной мощностью до 180 Вт/м
2
ка-
бель можно располагать прямо на теплоизоляции.
• В качестве теплоизоляции в помещениях допустимо применение листовой или ру-
лонной пробки или вспененных материалов (пенополистирол) толщиной от 2 до 10
мм.
• Теплоизоляционный материал необходимо покрыть алюминиевой фольгой от 0,3
мм для равномерного распределения тепла по поверхности пола. Для увеличения
долговечности фольги на нее рекомендуется укладывать полимерную (лавсановую)
пленку.
• При установке теплоизоляции и фольги рекомендуется зафиксировать их положе-
ние на поверхности пола, подклеивая нижнюю поверхность к основанию при помо-
щи двусторонней клейкой ленты, чтобы исключить в дальнейшем возможную дефор-
мацию и смещение.
Рис.2
