11
• Закрепите трубку с датчиком крепежными лепестками монтажной ленты и выведи-
те к месту расположения терморегулятора через подготовленную штробу. Для обе-
спечения возможности замены датчика заведите конец гофрированной трубки с вы-
водом соединительного кабеля внутрь электромонтажной коробки на 1-2 см. Радиус
изгиба трубки в месте перехода с пола на стену - не менее 5 см.
• Чтобы убедиться в правильной установке и исправной работе, измерьте сопротивле-
ние датчика температуры до и после укладки и сравните полученные значения с ука-
занными в паспорте на терморегулятор.
7. Подготовьте площадь укладки к заливке цементно-песчаной (бетонной) стяж-
ки.
• Проложите монтажные (холодные) концы нагревательного кабеля через подготов-
ленную штробу к месту расположения термостата и выведите внутрь электромон-
тажной коробки на 8-10 см (для удобства подключения терморегулятора). Распола-
гайте монтажные (холодные) концы мата таким образом, чтобы они не пересекались
с нагревательным кабелем.
• Заполните план укладки в гарантийном талоне (пользуйтесь ранее составленной
схемой размещения нагревательного кабеля) в соответствии с правилами заполне-
ния, изложенными в гарантийном талоне.
• Во избежание механических повреждений нагревательного кабеля, до и во время за-
ливки цементно-песчаной (бетонной) стяжки укрывайте разложенный нагреватель-
ный кабель листами фанеры или другими материалами, препятствующими прямому
механическому воздействию на него.

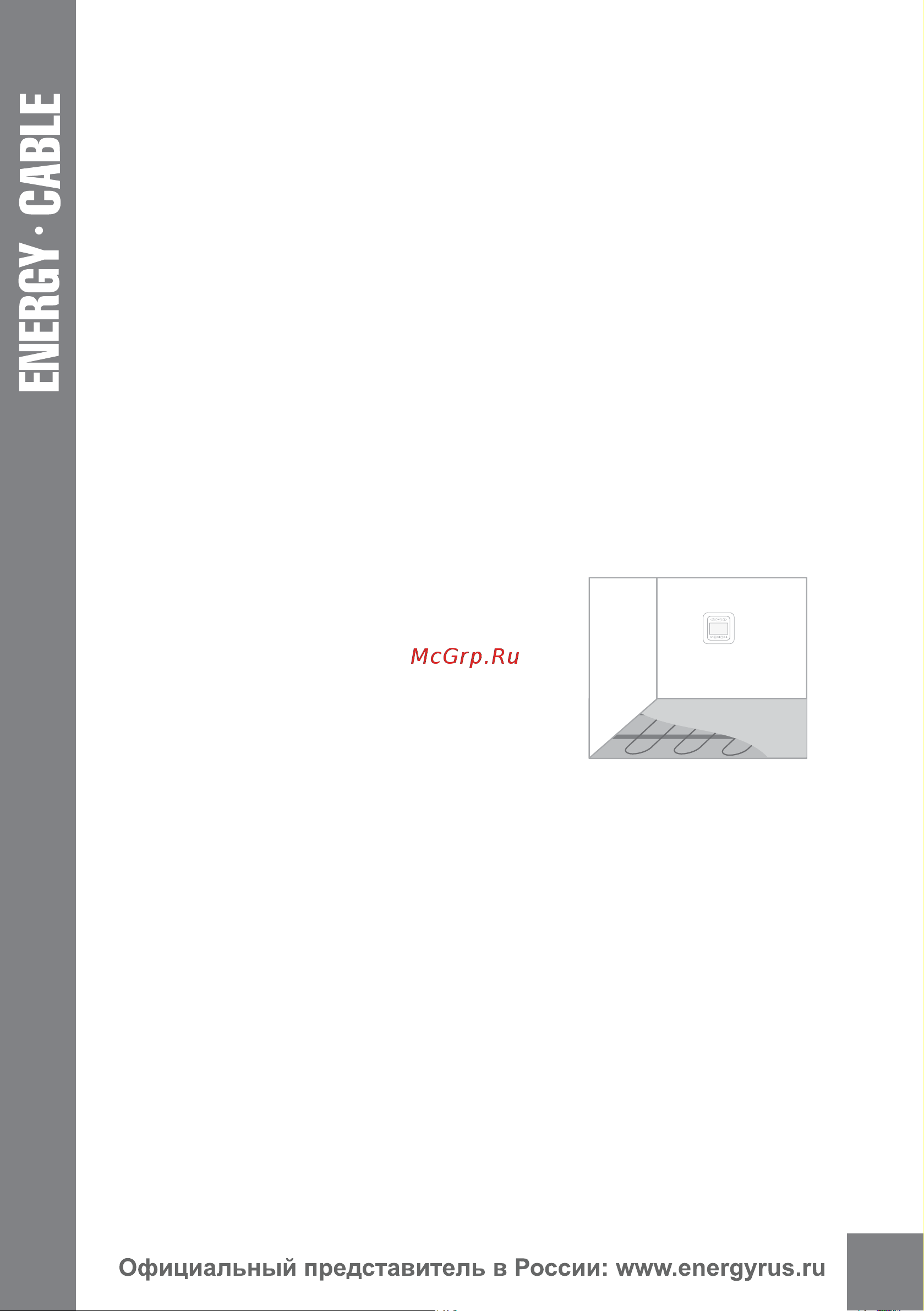

8. Залейте цементно-песчаную стяжку (Рис. 6).
• Толщина цементно-песчаной (бетонной) стяжки
должна составлять 3-5 см для систем с удельной
мощностью до 150 Вт/м
2
и более.
• Консистенция цементно-песчаной (бетонной) смеси
должна обеспечивать хороший контакт с поверхно-
стью нагревательного кабеля и исключать образова-
ние воздушных полостей и трещин.
• Выкладывайте смесь для заливки осторожно, чтобы
не повредить нагревательный кабель.
• Смесь для заливки должна содержать пластифика-
торы для обеспечения достаточной механической прочности.
• Во время заливки учитывайте, что отдельные участки цементно-песчаной (бетон-
ной) стяжки не будут идеально прилегать друг к другу, если перерыв между заливкой
участков составит более 60 минут. В случае длительного перерыва необходимо сде-
лать связывающий шов.
• Площадь заливки должна быть отделена от вертикальных конструкций швом (тепло-
изоляция до 10 мм толщиной).
• Для укрепления цементно-песчаной (бетонной) стяжки возможно использование по-
лимерной армирующей сетки.
• После заливки цементно-песчаной (бетонной) стяжки снова измерьте сопротивление
нагревательного кабеля и датчика температуры для подтверждения отсутствия по-
вреждений.
9. Подключите и установите терморегулятор.
• Все работы по подключению системы ENERGY CABLE производите только при от-
ключенном напряжении питания.
• Зачистите выводы монтажных (холодных) концов кабеля, датчика температуры и
провода питания (220 В) от изоляции на 0,5 - 0,7 см. Для надежного контакта пропа-
яйте зачищенные концы проводов подключения или соедините их с помощью нако-
нечников.
• Подключите выводы монтажных (холодных) концов кабеля, датчика температуры и
Рис.6
