2. Подготовьте поверхность пола для укладки нагревательного мата.

• Составьте подробную схему расположения участков нагревательного мата по форме

обогреваемой площади (при составлении схемы используйте варианты расположе-

ния нагревательного мата, приведенные на Рис. 3; 4 и 5).

Отметьте на схеме расположение соединительных муфт и датчика температуры.

Схема укладки поможет произвести быстрый и удобный монтаж системы теплых по-

лов ENERGY LIGHT PLUS.

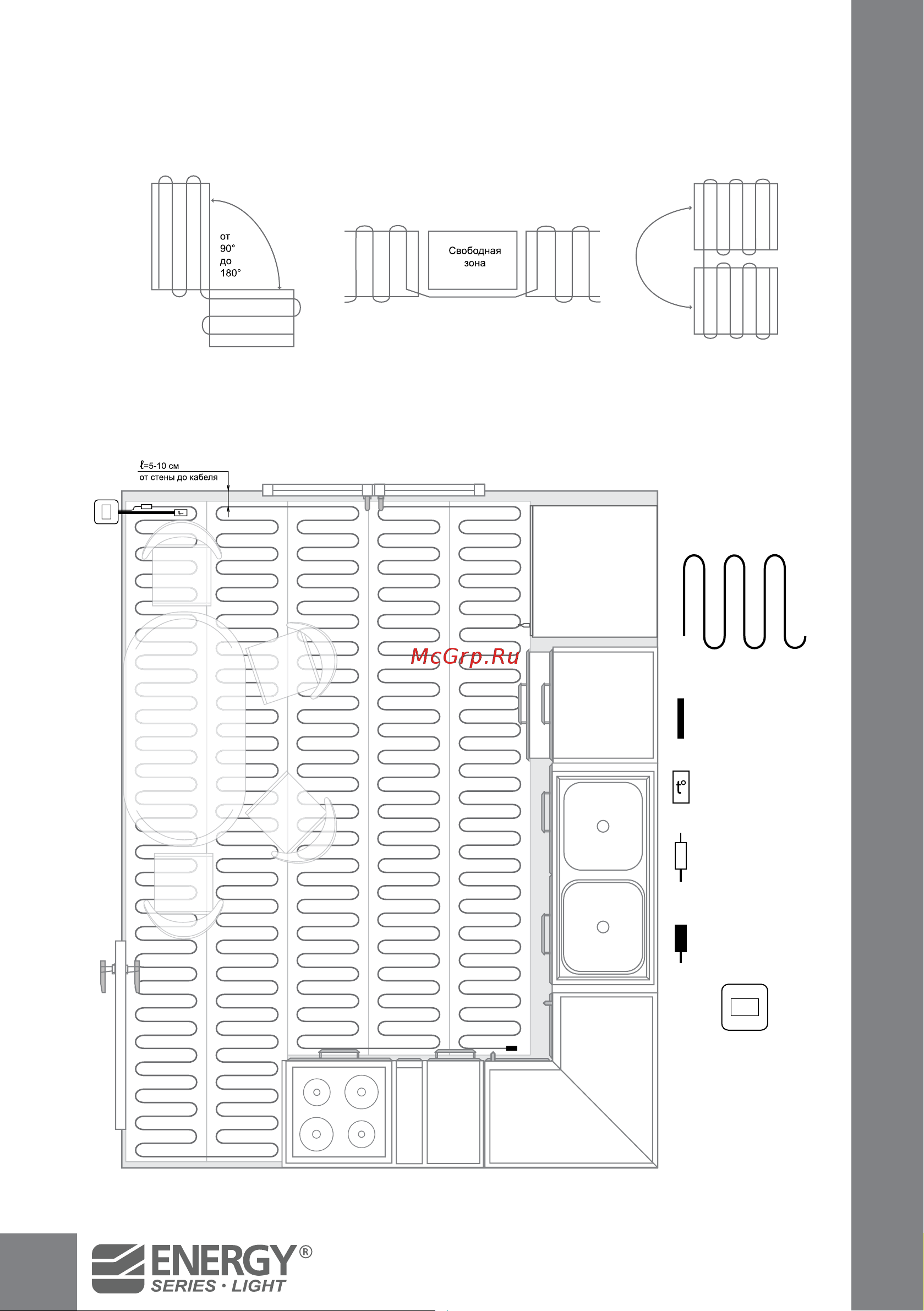

180°

Рис.3 Рис.4 Рис.5

Пример составления правильной схемы укладки нагревательного мата

Рис.6

Требуйте от исполнителя работ схему укладки нагревательного мата с указанием место-

расположения соединительных муфт и датчика температуры пола.

Условные

обозначения

нагревательный мат

трубка датчика

температуры

датчик

температуры

соединительная

муфта

концевая

муфта

терморегулятор
