3. КОНСТРУКЦИЯ

Profactor Armaturen GmbH

Adolf-Kolping-Str. 16, 80336 München, Germany, Telefon: +49 89 21546092

E-mail: info@pf-armaturen.de, Internet: www.profactor.de

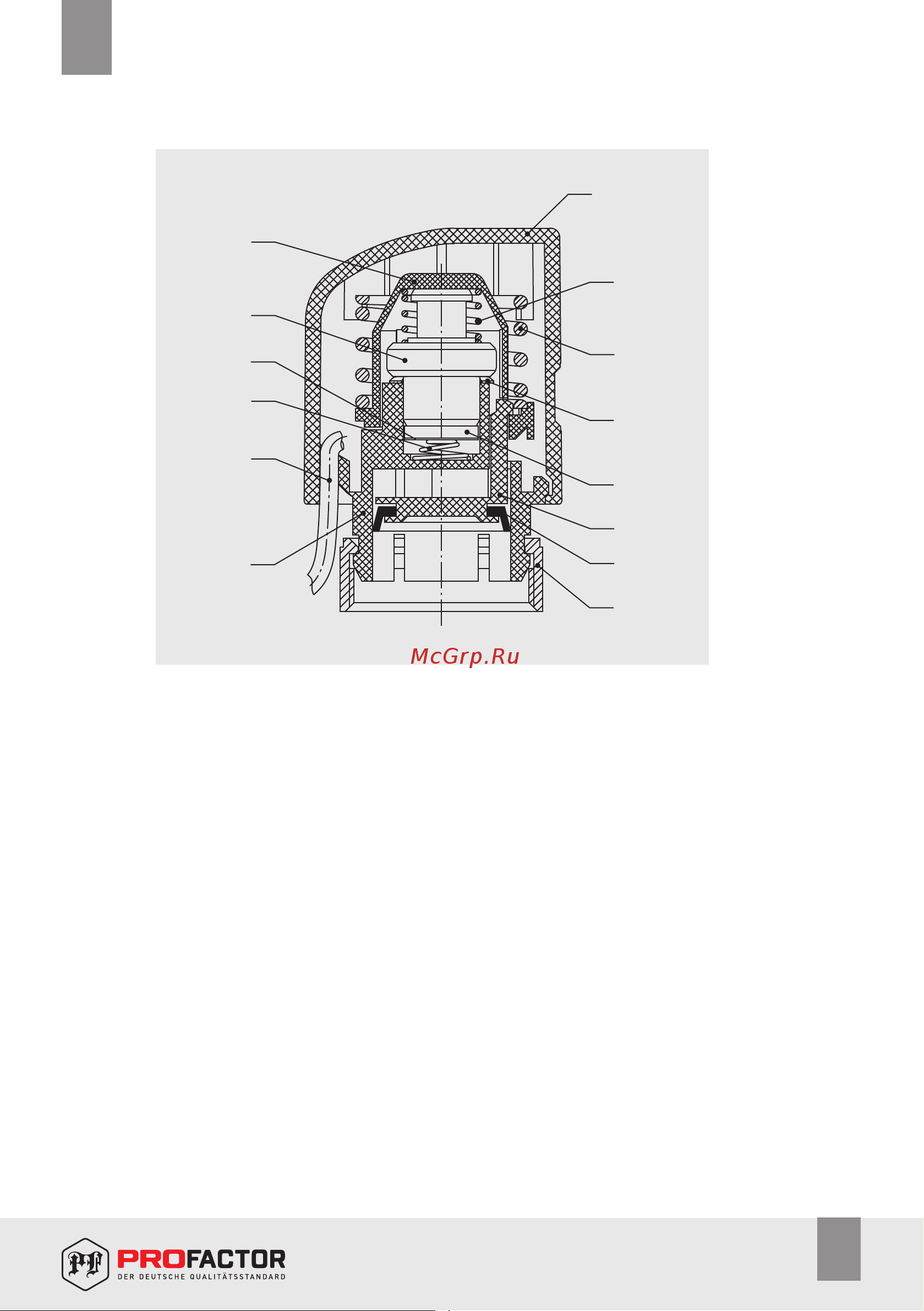

1 – термочувствительный элемент

2 – нагревательный элемент

3 – патрон

4 – подвижная платформа

5 – манжета

6 – накидная гайка

7– контактная пластина

8 – контактное кольцо

9 – пружина прижимная

10 – малая пружина

11 – большая пружина

12 – колпак

13 – корпус

14 – кабель

Все термоэлектрические приводы PROFACTOR соответствуют требованиям IEC 60730.

Термочувствительный элемент (1) с нагревательным элементом (2), закрепленным на

его конце, установлен в патрон (3) и работает по принципу температурного расши-

рения. Подвод напряжения осуществляется с помощью контактной пластины (7) и

контактного кольца (8).

Во всех термоэлектрических приводах PROFACTOR используются термочувствитель-

ные элементы фирмы Vernet (Франция).
