1. НАЗНАЧЕНИЕ

Биметаллические термометры серии F+R801 предназначены для измерения температуры теплоносителя в

трубопроводах систем отопления, ГВС и т. д. Прибор не подлежит обязательной сертификации.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Техническое описание.

Биметаллический термометр представляет собой пластину из двух спрессованных друг с другом различных

металлов, с различными коэффициентами линейного расширения, помещенную в герметичный корпус. При

изменении температуры эта пластина деформируется, причем эта деформация прямо пропорциональна из-

менению температуры. Один конец пластины закреплён, а другой конец поворачивает вал стрелки.

Материалы

Технические характеристики

Корпус:

Оцинкованная листовая сталь

Температура

Кольцо:

Хромированная листовая сталь*

окружающей среды,

-20...60°С

Стекло:

Акриловое стекло

рабочей среды:

значение изм. диапазона

Циферблат:

Алюминий белый, шкала черная

хранения:

-20...60°С

Стрелка:

Пластик черный

Номинальный размер:

33, 40, 63, 80, 100мм

Чувствительный

элемент:

Биметаллическая спираль

Диапазоны измерений

-50...500°С

Класс точности:

2.0

Присоединение:

Аксиальное, 1/2" или 1/2NPT на

погружной гильзе

Защита

IP41

Масса, г

46, 60, 100, 110, 150, 220

Длина гильзы

50, 75, 100 мм

* За исключением исполнения VE

Ø штока

9мм

Ø гильзы

11,5мм

2.2. Расшифровка условного обозначения

F+R801

63mm

0-120 °C

G1/2

50mm

Tauchrohr+

Hülse

Термометр

биметаллический

Исполнение:

OR упл. на штоке

S фикс. винт на гильзе

SD упл. на штоке и

PFTE упл. на гильзе

VE фикс. винт*

Номинальный размер

40, 63, 80, 100мм

Диапазон измерения

в °C или °F

Резьба подключения

гильзы

Длина штока, мм и

наличе гильзы

* Термометры данного исполнения не имеют металлического кольца на корпусе.

3. КОМПЛЕКТНОСТЬ

В комплект поставки входят:

- Термометр биметаллический серии F+R801 (1 шт.), паспорт (1 экз.)

4. УПАКОВКА И ТРАНСПОРТИРОВКА:

При хранении и транспортировке следует оберегать термометр от условий избыточной влажности и

температуры окружающей среды ниже -20°С и выше 60°С. Необходимо аккуратно распаковывать и

монтировать термометр во избежание механических повреждений отдельных элементов. Механическое

повреждение термометра при распаковке и монтаже делает гарантию изготовителя недействительной.

5. МОНТАЖ И ЭКСПЛУАТАЦИЯ ТЕРМОМЕТРА

5.1 Первоначально в трубопровод устанавливается погружная гильза. Затем в эту гильзу вставляется

закрепляется сам биметаллический термометр. Резьба подключения гильзы 1/2".

5.2 Не допускается эксплуатация термометра при параметрах, превышающих заданный рабочий

диапазон. При соблюдении условий эксплуатации, термометр обслуживания не требует.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На все термометры серии F+R801, при соблюдении условий хранения транспортировки и монтажа,

установлен гарантийный срок эксплуатации 12 месяцев с даты продажи. Гарантия осуществляется силами

сервис центров компаний партнёров фирмы Watts Industries.

Ø11,5

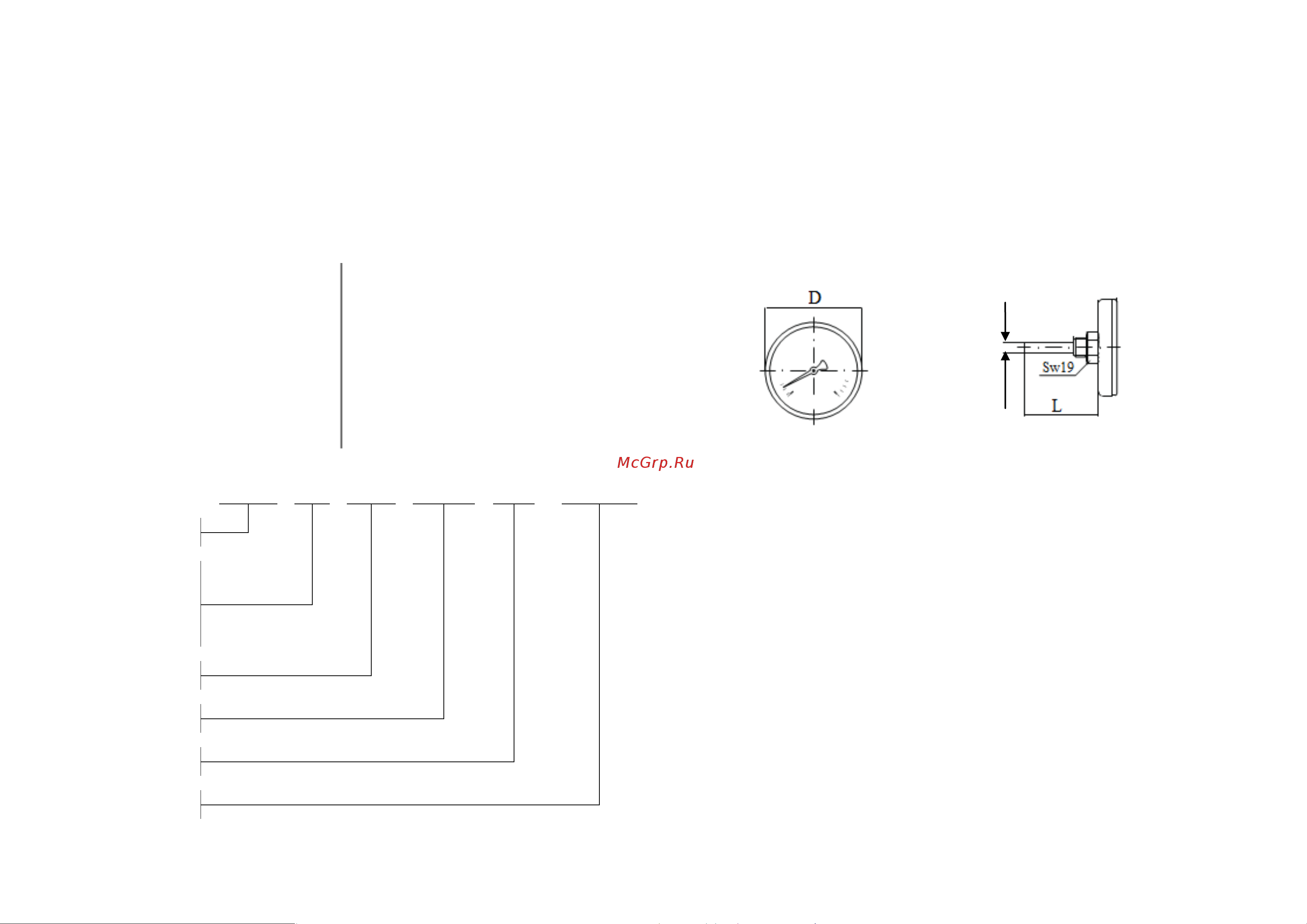

Рис. 1
