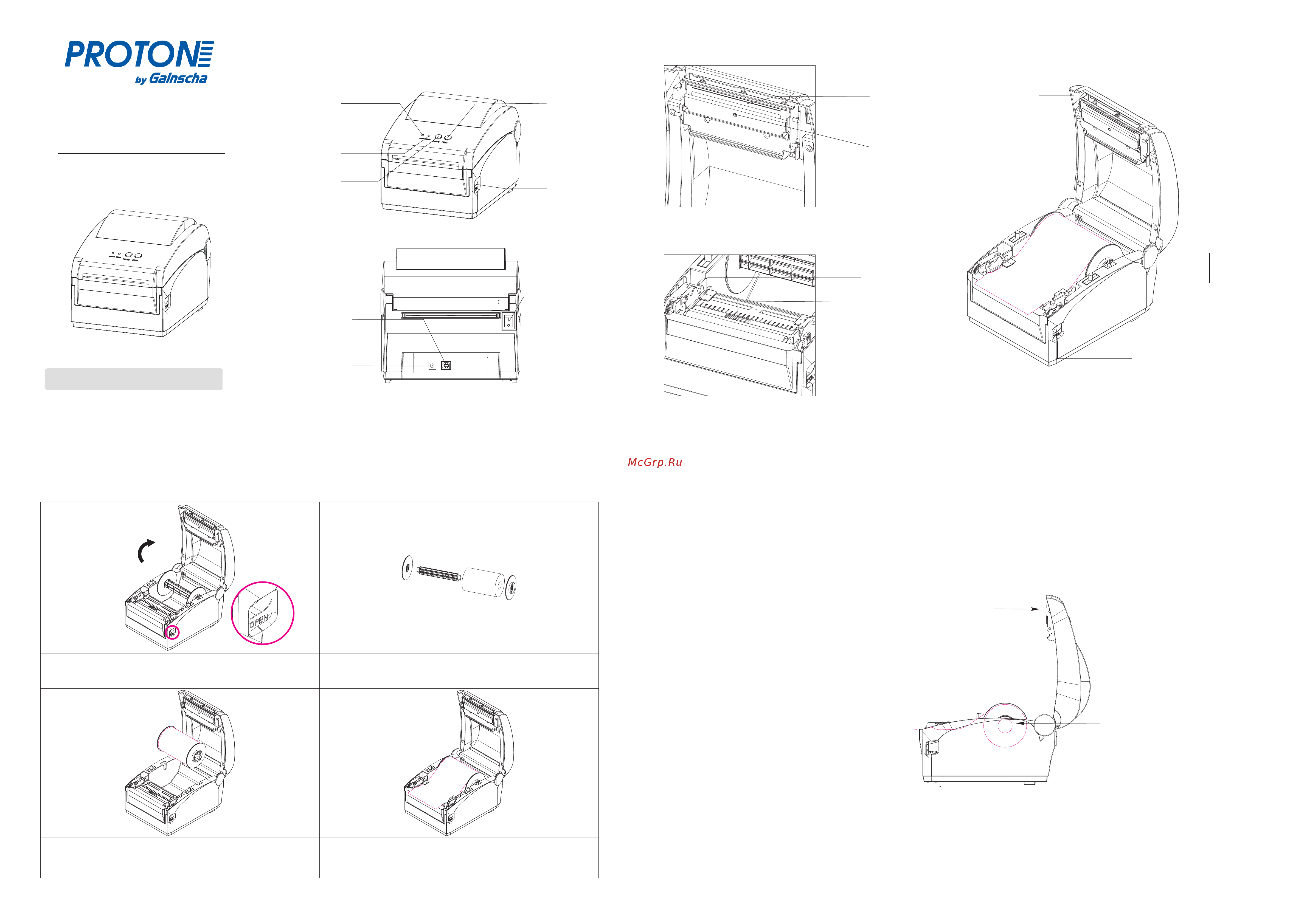

Proton DTP-4207(GS-2408DC) Руководство по быстрой настройке DTP-4207 онлайн

Кнопка PAUSE

(остановка печати)

Кнопка FEED

(протягивание

материала)

Держатель рулона материала

2. Установите на вал держателя материала рулон материала. С помощью

боковых ограничителей отцентруйте материал.

1. Нажмите на боковую кнопку открытия верхней крышки. Поднимите

верхнюю крышку в вертикальное положение.

Кнопка питания

Кнопка открытия верхней крышки

3. Установите держатель материала с закрепленным рулоном материала в

принтер.

4. Протяните материал так, чтобы от прошел датчик и вал протяжки. С

помощью боковых ограничителей материала зафиксируйте его.

Верхняя крышка

Рулон материала

Разъем питания

USB порт

Перед началом эксплуатации принтера

прочитайте краткое руководство пользователя.

Краткое руководство

DTP-4207(GS-2408DC)

Кнопка открытия крышки

Статус ONLINE (принтер включен)

Статус ERROR

(ошибка при работе)

Вал протяжки материала

Совмещенный датчик черной

метки и промежутка

Ограничитель материала

Печатающая головка

Отражатель датчика промежутка

Индикация и кнопки

Интерфейсы

Устройство печатающего блока

Печатающая головка

Рулон материала

Ограничитель рулона материала

Совмещенный датчик черной метки и промежутка

Схема установки материала и красящей ленты

Установка материала
