РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ RTC-70.26
Монтаж датчика температуры
Датчик температуры пола следует размещать в специальной трубке, которая встраивается
непосредственно в пол. Один конец трубки необходимо разместить в бетонном слое как можно
ближе к поверхности пола. Соединительный провод датчика может быть удлинен до 50м в том
случае,если силовые кабели проложены отдельно.
Два провода в многожильном кабеле для подключения датчика использовать нельзя. Могут
возникать перепады напряжения, которые негативно влияют на работу термостата. Если
используется экранированный кабель, то экран можно не заземлять, а соединить с терминалом 7
(см. схему подключений)
Наилучший результат достигается при помещении отдельного кабеля для датчика, который затем
следует поместить в отдельную изоляционную трубку.

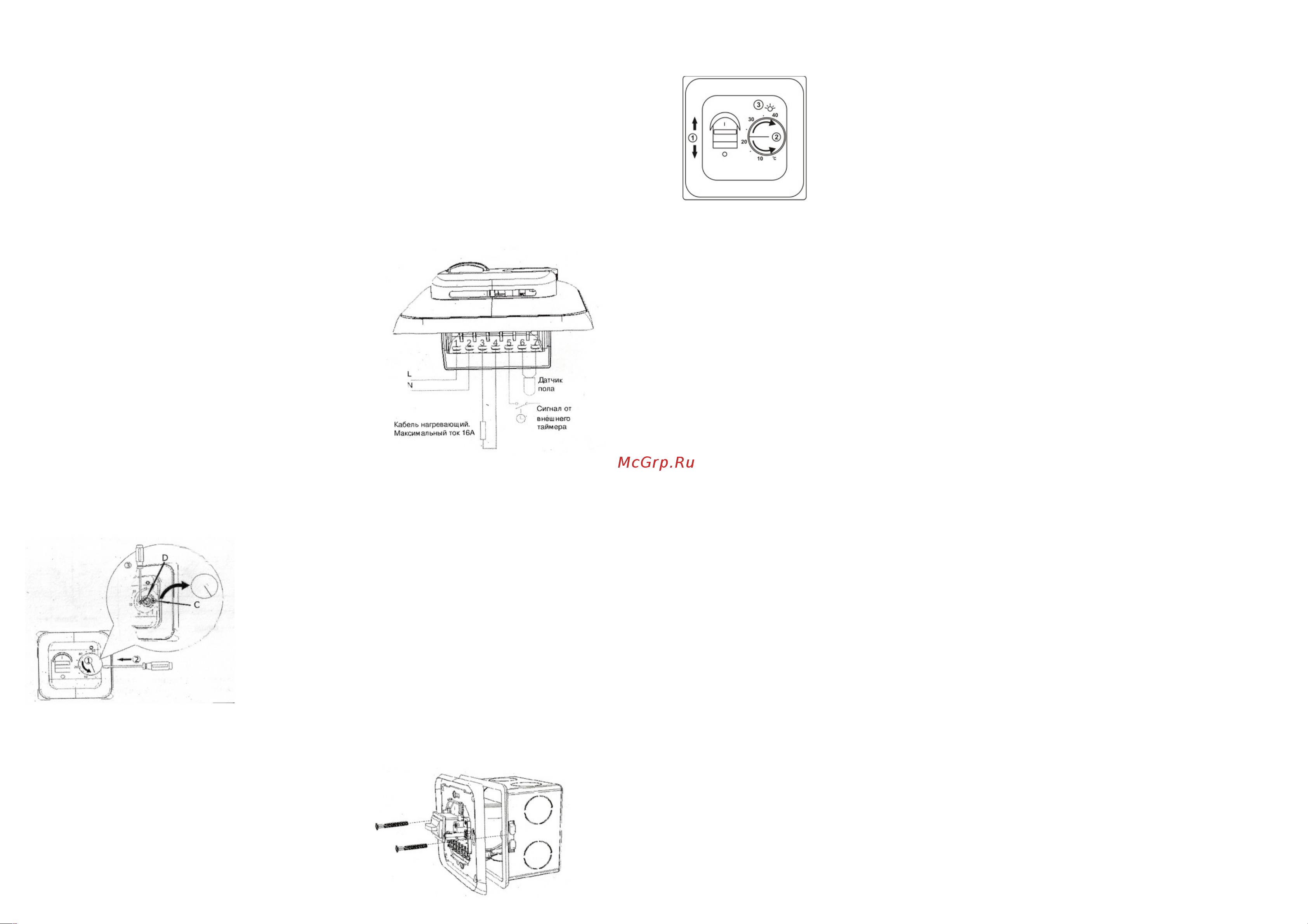

Схема электрических соединений
Подключите термостат согласно приведенной схеме.
Назначение терминалов:
1. Фаза 220В, 50Гц
2. Нейтраль
3. Подключение нагревающего кабеля
4. Подключение нагревающего кабеля
5. Вход от внешнего таймера. Фаза 220В, 50Гц.
предназначен для того, что бы в установленное на таймере
время (например, ночью), температура понижалась
относительно заданной на 5 °С. Таймер не входит в
комплект поставки и приобретается отдельно.
6. Подключение датчика пола
7. Подключение датчика пола
Монтаж термостата
1. Установите ручку регулятора напротив отметки С
(поз.1)
2.С помощью отвертки аккуратно подденьте ручку и снимите
ее
3.Открутите винт. Снимите верхнюю крышку термостата и
декоративную рамку
Если в процессе установки была нечаянно сбита настройка
термостата (наконечник D), необходимо: Включить термостат;
Установить произвольную температуру. Когда температура пола
или в помещении стабилизировалась, измерьте температуру
пола или в помещении точным термометром. Снимите ручку регулировки © и вращайте
наконечник (D) до отключения нагрева, затем снова наденьте ручку таким образом, чтобы линия
индикации показывала такое же значение, как на термометре.
4. Установите в стену монтажную коробку (не
входит в комплект поставки)
5. Пропустите в коробку необходимые кабели.
ПОЖАЛУЙСТА, будьте осторожны! Убедитесь, что
кабель без напряжения!
6. С помощью двух винтов прикрепите термостат к
монтажной коробке, как показано на рисунке.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ RTC-70.26
Использование термостата
Термостат включается с помощью включателя (1)
Установка температуры:
Термостат имеет шкалу значений от 5
°
С до 40
°
С. Для удобства
регулировки термостат оснащен световой индикацией включенного
состояния системы обогрева. Красный светодиод (3)загорается, когда
включен режим нагрева.
Установите с помощью ручки установки (2) необходимую температуру. Когда
температура пола или в комнате достигнет заданного значения, режим нагрева
отключится.
Гарантия изготовителя
Гарантийный срок эксплуатации термостата- 18 месяцев со дня отгрузки потребителю.
Гарантийный срок хранения- не более 24 месяцев с момента изготовления.
Термостат не подлежит гарантийному ремонту в случаях:
1 Утери гарантийного талона или неправильного, не полного заполнения, а так же
отсутствия подписи покупателя;
2 При наличии исправлений в гарантийном талоне;
3 Наличие следов ремонта или вскрытия без отметки о проведенном ремонте в
гарантийном талоне;
4 Нарушение правил эксплуатации термостата, в том числе:
a) использование термостата в производственных или профессиональных целей;
b) при выгорании цепей вследствие недопустимых электрических перегрузок;
c) наличие механических повреждений (внешних и внутренних);
d) неисправностей, попаданием внутрь посторонних предметов, насекомых,
жидкостей;
e) наличие любых видов повреждений;
f) наличие повреждений, вызванных несоответствием государственным стандартам
питающих сетей.
Гарантия не распространяется:
1. на ущерб, причиненный другому оборудованию, работающему в сопряжении с данным
изделием;
2. на расходные материалы (кабели, наконечники, коробки и т.п);
Отказ от других гарантий:
Продавец ни при каких условиях не несет ответственности перед клиентом за прямые или
косвенные убытки, упущенную выгоду или иной ущерб, возникшие в результате выхода из строя
термостата.
Другие условия:
1. Все транспортные расходы относятся на счет покупателя и не подлежат возмещению.
2. Срок гарантии увеличивается на время нахождения термостата в ремонте.
3. На период гарантийного ремонта эквивалентная исправная техника не предоставляется.
4. Гарантия осуществляется только на территории сервисного центра.
