7.3.1. Коррекция термодатчика.

Если требуется изменить показания

термостата, можно задать смещение:

Тизмерянная + Тсмещения = Тиндикации.

Диапазон изменения -9,5°С до +9,5°С. По

умолчаниию Тсмещения=0°С (рис.5).

7.3.2. Параметры подсветки.

L1 – подсветка в течении 1 минуты.

L5 - подсветка в течении 5 минут.

L8 – подсветка все время включена (рис. 6).

7.3.3. Настройка гистерезиса.

Гистерезис сократить количество циклов

включения/выключения нагрузки, реле

с р а б а т ы в а е т п р и д о с т и ж е н и и

|D|=Тизмерянная-Тустановки большей

чем установка гистерезиса. Диапазон

изменения гистерезиса 0-10°С.

По умолчанию 0,5°С (Рис.7).

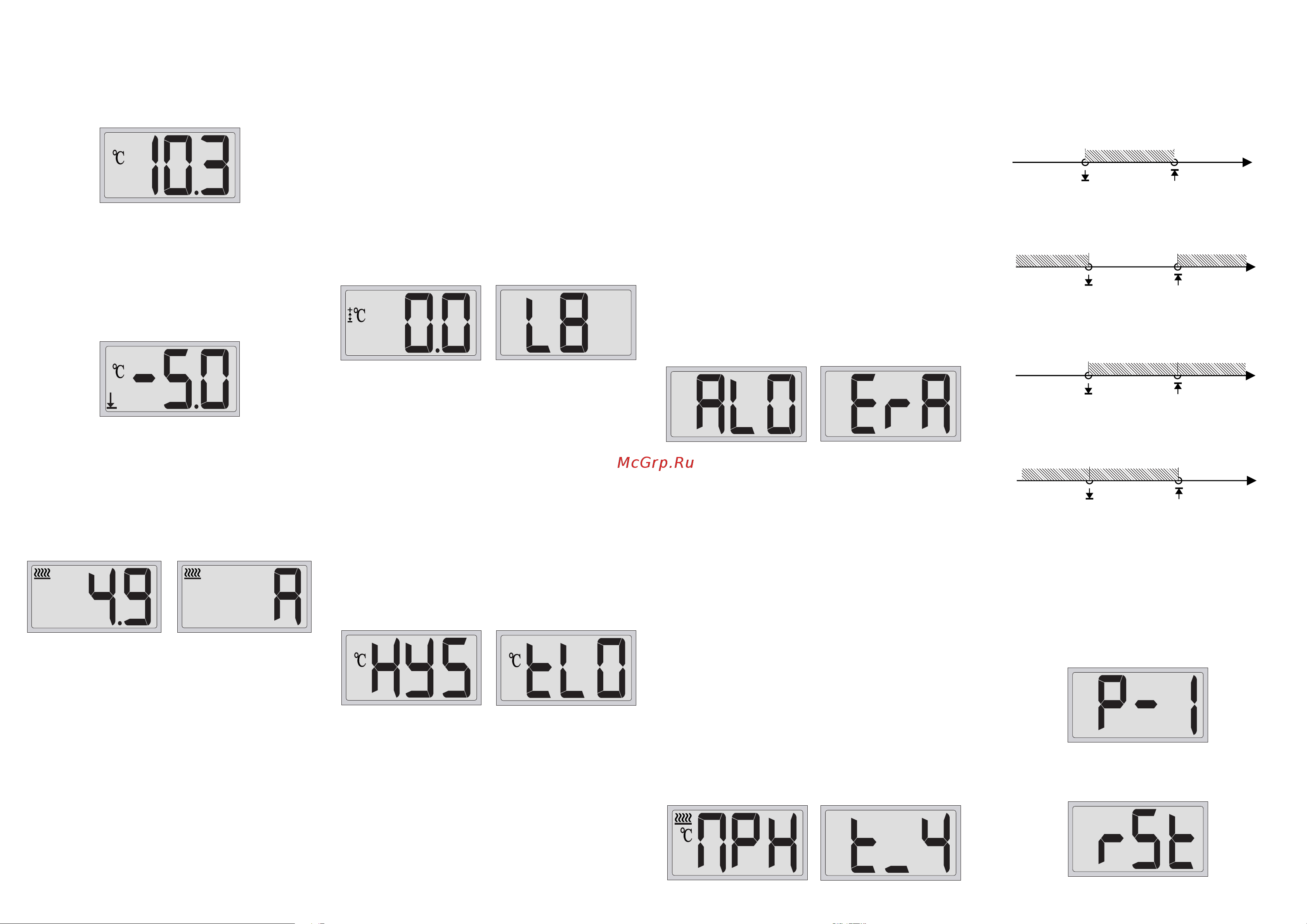

7. ПОРЯДОК РАБОТЫ

7.1. Включение терморегулятора.

При включении терморегулятора

кнопкой ВКЛ/ВЫКЛ отображается

текущая температура (рис. 1).

Рис. 1

7.2. Изменение целевой температуры

При нажатии кнопки будут отобра-

жаться установки Т1 / Т2. Для задания

температуры, нажмитекнопку [ТЕМП],

затем кнопками [-]/[+] установите значе-

ние. Сохранение кнопкой [ТЕМП] (рис. 2).

[ih]

Рис. 2

7.3.5. Контроль тока нагрузки.

Для контроля корректной ра

ченного оборудования, в терморегуляторе

имеется функция измерения тока нагрузки.

Можно задать минимальный, максималь-

ный ток нагрузки по отдельности, либо оба

сразу. Параметр ALO и AHI: OFF; 0,1-16,0

ампер.

По умолчанию: ALO (контроль минимально-

го тока нагрузки) – выключен, AHI

(максимального тока нагрузки) – выключен.

Если нагрузка повреждена, и ток вышел за

диапазон допустимых значений - на экран

терморегулятора будет выведено сообще-

ние и звуковое оповещение, нагрузка

будет выключена. Установка тока (Рис.9),

тревожное сообщение при отклонении тока

нагрузки (Рис. 10).

боты подклю-

Рис. 5

Рис. 6

Рис. 7

Рис. 8

7.3.4.Границы диапазона tLO и tHI

Ограничение диапазона установленных

температур, доступных для изменения без

входа в меню. Предохраняет систему от

ошибочных установок. Задается диапазон

настроек допустимый для используемого

оборудования и области применения.

Возможное значение -45°С / +115°С.

По умолчанию tLO= -15°С, tHI = +15°С (рис.8)

7.3. Настройка терморегулятора.

Вход в меню настроек - кнопка [ТЕМП]

нажатая 3 секунды. Перемещение по

меню - кнопками [ - ]/[ + ]. Для изменения

значения нажмите [ТЕМП] – изменяемое

значение начнет мигать. Сохранение

изменений - [ ТЕМП], отказ от изменений

[ВКЛ/ВЫКЛ]. При отсутствии активности

пользователя термостат выйдет из

режима через 1 мин без сохранения

изменений. Выход из меню – [ ВКЛ/ВЫКЛ].

Рис. 4

Рис. 3

Кнопками [ - ]/[ + ] можно вывести на дис-

плей и посмотреть значение текущей

температуры, значение установок и зна-

чение тока нагрузки, на дисплее попере-

менно отображаются текущий ток (рис. 3)

и единица измерения – амперы (рис. 4).

7.3.7. Настройка логики работы.

Термостат ACT-257-D имеет 5 режимов

работы логики:

Р-1 «интервал» между установками

температуры (Ti) и (Th).

Р-2 «исключенный интервал» по установ-

кам температуры (Ti) и (Th).

Р-3 «охладитель», работа по установке (Ti),

(Th) - установка не используется.

Р-4 «нагрев» работа по установке (Th),

(Ti)- установка не используется.

Р-5 «таймер», установки температуры не

активны, включение реле возможно при

запуске таймера принудительного

включения нагрузки.

Режим работы логики по умолчанию Р-1

«интервал» (Рис. 13).

7.3.8.Возврат к заводским настройкам.

(рис. 14)

В меню можно изменить параметры:

коррекция Тизм, режим подсветки дисплея,

гистерезис, ограничить нижний/верхний

рабочий диапазон, мин./макс. значение

тока, время работы таймера принудитель-

ного включения, установка логики работы

термостата, сброс к заводским настройкам

Рис. 9

Рис. 10

7.3.6. Таймер

Термостат оснащен таймером принудитель-

ного включения нагрузки (t_0/t_9). Время

работы таймера устанавливается заранее, в

меню настроек. Допустимое значение:

t_0=0 таймер отключен, t_1(9)=1...9 часов.

Таймер активируется при нажатии кнопки

[ТАЙМЕР] с удержанием ее 6 секунд. На

дисплее отсчет секунд до запуска таймера

(1-5 сек) и надпись ПРН (Рис.11).

Таймер включает реле, установки темпера-

туры игнорируются, защита по току актив-

на. Прервать работу таймера можно

выключив и снова включив термостат. По

истечению установленного времени

термостат перейдет в обычный режим

работы. По умолчанию t_4= 4 часа принуди-

тельного включения нагрузки (Рис.12).

Рис. 11

Рис. 12

t °С

реле вкл.

-45С

115С

реле вкл.

t °С

реле вкл.

-45С

115С

t °С

реле вкл.

-45С

115С

t °С

реле вкл.

-45С

115С

Рис. 13

Рис. 14
