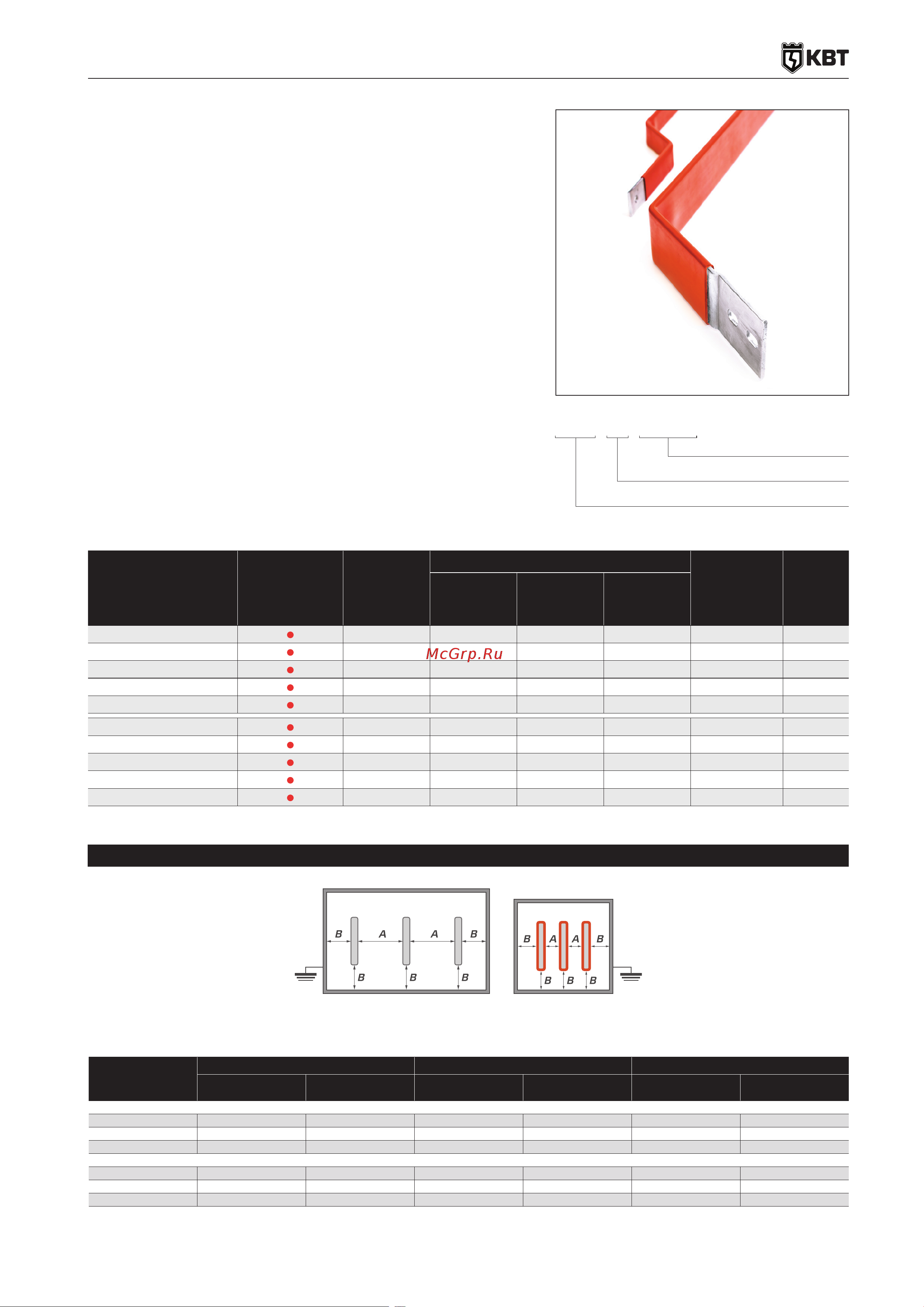

электротехнический завод «квт», г. калугаwww.kvt.su
n Предназначены для изоляции медных и алюминиевых шин
на электротехнических подстанциях и в шкафах распределительных
устройств� Могут быть использованы при наружной установке
n Рабочее напряжение:
– ТТШ-10: 10 кВ
– ТТШ-35: 35 кВ
n Коэффициент усадки: 2�5:1
n Материал: полиолефин, не содержит галогенов «HF»
n Устойчивы к явлению трекинга и ультрафиолетовому излучению
n Высокая электрическая прочность
n Цвет: кирпично-красный
n Использование трубок ТТШ позволяет сократить расстояние между
фазными шинами и значительно уменьшить габариты проектного
устройства
n Защищают электротехнические шины от химической коррозии
n Обеспечивают защиту оборудования от короткого замыкания в случае
попадания в электрощитовое устройство животных и птиц
ТТШ по ТУ 2291-049-97284872-2012
Высоковольтные термоусадочные трубки
для изоляции шин
Номинальное
напряжение
(кВ)
Шины с воздушным промежутком ТТШ-10 ТТШ-35
Фаза-Фаза
A (мм)
Фаза-Земля
B (мм)
Фаза-Фаза
A (мм)
Фаза-Земля
B (мм)
Фаза-Фаза
A (мм)
Фаза-Земля
B (мм)
Круглые шины
10 130 120 55 65 30 40
20 200 180 95 120 60 90
35 320 290 150 205 100 160
Прямоугольные шины
10 130 120 65 75 35 45
20 200 180 115 150 70 100
35 320 290 200 285 140 190
Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний�
Щитовое устройство
с изолированными шинами
Щитовое устройство
с шинами без изоляции
Величина зазоров между шинами и корпусом щитового устройства
Тип
трубки
Цвет
Ширина
монтируемой
шины
(мм)
Размеры (мм)
Коэффициент
усадки
Упаковка
(рулон, м)
диаметр
до усадки
(не менее)
диаметр
после усадки
(не более)
толщина
стенки
после усадки
ТТШ-10-30/12 (КВТ)
20-30
30 12 2�0 2�5:1 10
ТТШ-10-50/20 (КВТ)
40–50
50 20 2�0 2�5:1 10
ТТШ-10-75/30 (КВТ)
60-80
75 30 2�0 2�5:1 10
ТТШ-10-100/40 (КВТ)
80–100
100 40 2�0 2�5:1 10
ТТШ-10-150/60 (КВТ)
120-150
150 60 2�0 2�5:1 10
ТТШ-35-25/10 (КВТ)
20
25 10 3�7 2�5:1 10
ТТШ-35-40/16 (КВТ)
30–40
40 16 3�7 2�5:1 10
ТТШ-35-65/25 (КВТ)
50–60
65 25 3�7 2�5:1 10
ТТШ-35-100/40 (КВТ)
80–100
100 40 3�7 2�5:1 10
ТТШ-35-150/60 (КВТ)
120–150
150 60 3�7 2�5:1 10
ТТШ-10-30/12
размер трубки
рабочее напряжение
тип трубки
